Ревербератор Miniverb v2 c Belton BTDR-2H модулем.

Miniverb v2 KOMITART Reverberator ProjectMiniverb v2 KOMITART Reverberator Project


Всем привет. Как вы уже поняли, модуль Belton/Accutronics BDTR-2H с небольшим обвесом позволяет сконструировать ревербератор с хорошими параметрами. Ранее я уже выставлял на ваш суд пару версий ревербераторов с применением этого модуля, приведу ссылки на эти статьи:



Ниже представленный вариант схемы ревербератора можно найти в сети под названием Miniverb v2, отличается от ранее рассмотренных тем, что вместо операционных усилителей используются полевые транзисторы типа 2N5458, которые можно заменить на J201. Принципиальная схема:

Miniverb Reverberator SchematicMiniverb Reverberator Schematic


В ранее написанных статьях я наверно предоставил не достаточное количество информации по модулю, исправляюсь, и надеюсь это поможет вам определиться с выбором при покупке. И так, поехали.

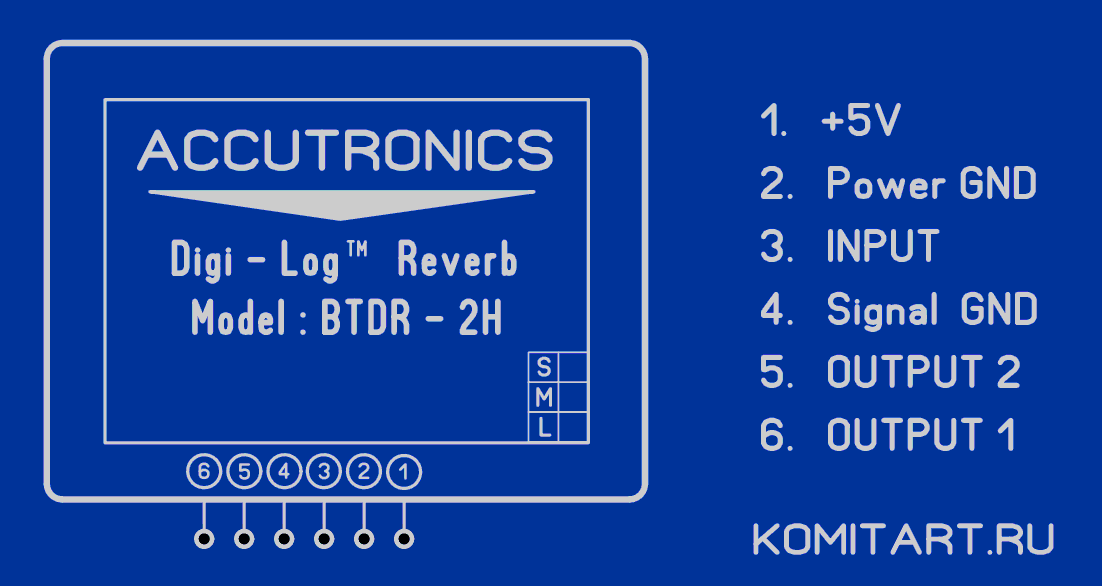

Belton BTDR-2H  PinOUTBelton BTDR-2H PinOUT


Модуль BTDR-2H включает в себя все компоненты для получения эффекта реверберации, это аналого-цифровой преобразователь, схему задержки, цифро-аналоговый преобразователь, а так же фильтры нижних частот. Для модуля требуется источник питания +5V DC, для этого на плате установлен интегральный стабилизатор 78L05. Модуль имеет два выхода, что позволяет реализовать двухканальную реверберацию (на плате реализован одноканальный вариант, поэтому оба выхода объединены через резисторы 5k1 для получения одного канала). Давайте расшифруем обозначение BTDR-2H:

Belton BTDR-2H расшифровка названияBelton BTDR-2H расшифровка названия


Простыми словами модули BTDR-2H и BTDR-2V абсолютно одинаковы в своих потрохах, разница лишь в том, что "H" монтируется на плату горизонтально (выводы загнуты), а "V" - вертикально (выводы прямые).

Основные технические параметры ACCUTRONICS BTDR-2H:


Belton BTDR-2H параметрыBelton BTDR-2H параметры


Модуль выпускается с разным временем задержки (DECAY), этот параметр обозначается тремя буквами:

- S - short - время задержки 2 секунды
- M - medium - время задержки 2,5 секунды
- L - long - время задержки 2,85 секунды

Это обозначение находится в нижнем правом углу лицевой части модуля со стороны первой ножки, напротив соответствующей буквы будет стоять жирная точка или галочка.


DECAY Belton BTDR-2HDECAY Belton BTDR-2H


Вернемся к схеме Miniverb v2. Два N-канальных полевика 2N5458 (J201) выполняют Buffer / mixer функцию. Переменным резистором POT1 устанавливается необходимый уровень реверберации. На кнопке 3PDT организован TRUEBYPASS со светодиодной индикацией. Ток потребления всей схемы составляет примерно 50...65 mA, поэтому работа от батарейки возможна, но считается не особо выгодной, не надолго хватит. Целесообразнее использовать внешний источник с напряжением 9...12V DC. Переменный резистор монтируется на стойках из медного одножильного провода, либо соединяется с платой гибкими изолированными
проводами.

Печатная плата ревербератора Miniverb v2 односторонняя, размер 87 х 56 mm, вид LAY6 формата показан ниже:


Miniverb with Belton BTDR-2 Modul KOMITART LAY6Miniverb with Belton BTDR-2 Modul KOMITART LAY6

Miniverb with Belton BTDR-2 Modul KOMITART LAY6 FOTOMiniverb with Belton BTDR-2 Modul KOMITART LAY6 FOTO

Список элементов схемы ревербератора Miniverb v2.


Резисторы:

- R1, R2, R3 - 2M2 - 3 шт.
- R4 - 3K3 - 1 шт.
- R5, R8 - 47K - 2 шт.
- R6, R7 - 5K1 - 2 шт.
- R9 - 12K - 1 шт.
- R10 - 2K2 - 1 шт.
- R11 - 22K - 1 шт.
- R12 - Trimpot 50K CA6V - 1 шт.
- R13 - 100K - 1 шт.
- POT1 - Potentiometer 50K-B (linear) – Reverb Level - 1 шт.

Конденсаторы:

- C1, C2, C4 - MKT 100nF = 0.1µF - 3 шт.
- C3, C5 - 10µF/25V электролит - 2 шт.

Микросхемы, транзисторы, диоды:

- Reverb Modul Belton BTDR-2H - 1 шт.
- IC1 - Voltage regulator 78L05- 5V/100mA - 1 шт.
- Q1, Q2 - 2N5458 или J201 - 2 шт.
- D1 - 1N4001 (1N4004, 1N4007) - 1 шт.
- LED - 3mm red Low current - 1 шт.

Остальное:

- Stereo Jack PCB version - 2 шт.
- Кнопка - 3PDT Switch Standard - 1 шт.
- Разъем питания - DC-Jack ROKA isolated PCB version - 1 шт.
- Battery connector - 1 шт.

Разъем питания - для уточнения вы можете найти информацию в сети по запросу Manufacturer: ROKA Robert Karst ; Manufacturer No.: 520 2550 ; DIN45323 или LUMBERG NEB 1R.

Диаметры сверления корпуса педали:

- Potentiometer : 7 to 8mm
- Audio jacks : 10mm
- 3PDT-Switch: 13 to 14mm
- DC-jack: 10mm
- LED 3mm
