1-05-2023, 08:54




MOD IBANEZ guitar and BASS guitar compressor.

MOD IBANEZ BP-10 & CP-10 compressor Komitart projectMOD IBANEZ BP-10 & CP-10 compressor Komitart project


Приветствую, друзья. Сегодня рассмотрим по сути две гитарные примочки, одна версия для обычной гитары, а вторая для бас-гитары. Ниже я покажу вам обе оригинальные принципиальные схемы:

IBANEZ-CP-10-compressor-original-schematicIBANEZ-CP-10-compressor-original-schematic

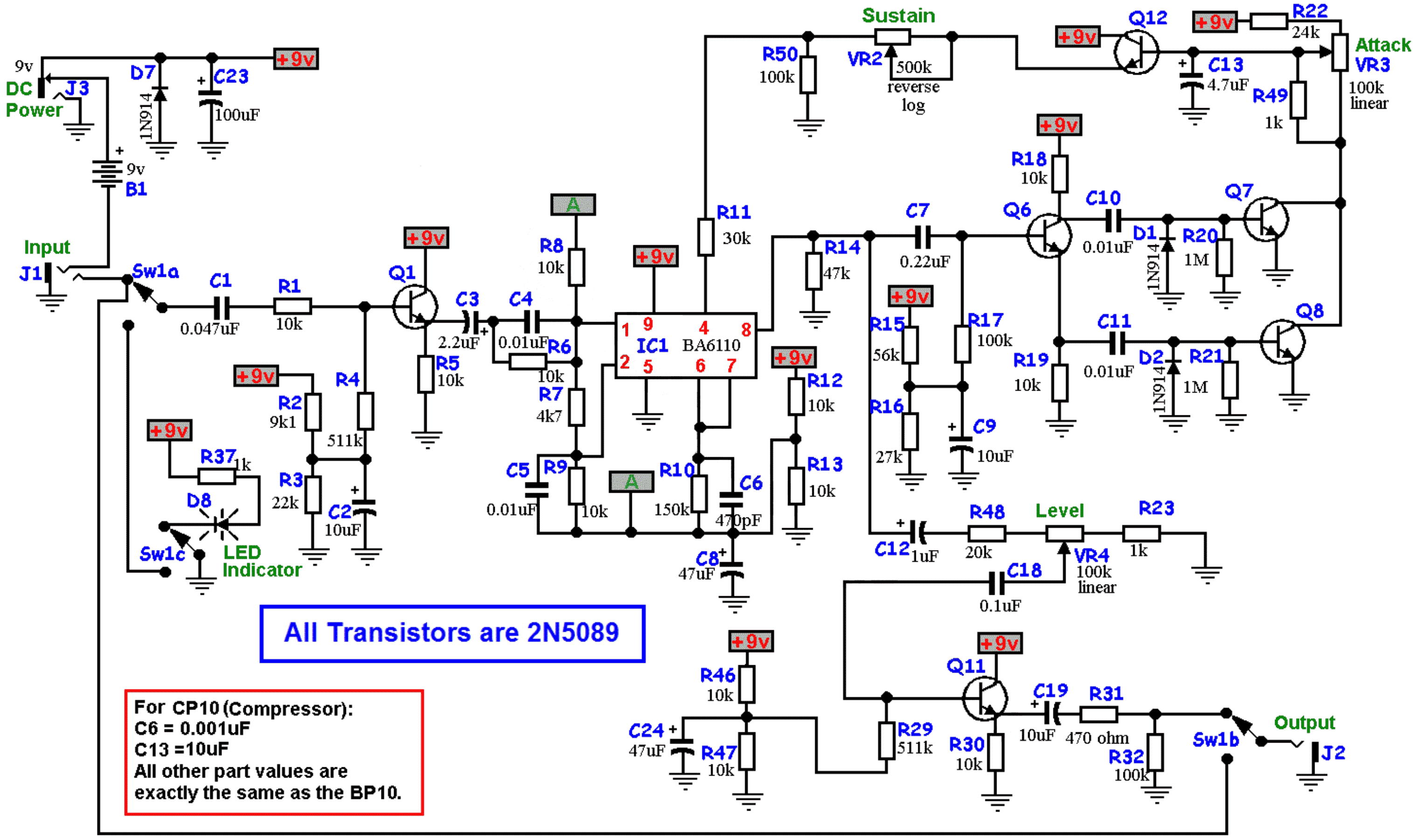

IBANEZ-BP-10-compressor-original-schematicIBANEZ-BP-10-compressor-original-schematic


Как вы уже наверное догадались, модель CP-10 для обычной гитары, а BP-10 для баса. Внимательно посмотрев на эти схемы, вы поймете, что они практически одинаковые, разница заключается всего в двух номиналах конденсаторов, это C6 в цепи 6,7 ног микросхемы, и С13 от базы транзистора Q12 на землю. Ниже показана принципиальная схема от которой мы и будем отталкиваться:

IBANEZ-BP-10-compressor-MOD-schematicIBANEZ-BP-10-compressor-MOD-schematic


Плату LAY6 как я понял развел Слава Дзен, но она была в каком то плачевном состоянии, и я решил довести её до ума. Все макросы были заменены на свои, подровнял расположение некоторых элементов и дорожек, сделаны надписи в слое шелкографии, в отдельной вкладке файла LAY6 показан корпус Gainta G0124 со сверлениями лицевой панели. Плата компрессора односторонняя, размер 55 x 59 mm, лейка выглядит так:

IBANEZ guitar & bass-guitar compressor Komitart LAY6 fotoIBANEZ guitar & bass-guitar compressor Komitart LAY6 foto


Внутри корпуса Gainta G0124 это будет выглядеть так:

IBANEZ guitar & bass-guitar compressor Komitart LAY6IBANEZ guitar & bass-guitar compressor Komitart LAY6


Сверления лицевой панели под потенциометры, кнопку 3PDT, светодиод индикации включения педали, и тумблер переключения CP-10 / BP-10, то есть GUITAR / BASS GUITAR, показаны на этой вкладке:

IBANEZ guitar & bass-guitar compressor Komitart сверленияIBANEZ guitar & bass-guitar compressor Komitart сверления


Список элементов схемы MOD IBANEZ guitar and BASS guitar compressor:

- IC1 - BA6110 Op amp - 1 шт.
- Q1, Q6, Q7, Q8, Q11, Q12 - транзистор 2N5089 (2N5088) BJT - 6 шт.
- D1, D2, D7 - диод 1N914 - 3 шт.
- D8 - Status indicator LED - светодиод 5 mm (3 mm) - 1 шт.

- R1, R5, R6, R8, R9, R12, R13, R18, R19, R30, R46, R47 - 10k / 0,25W - 12 шт.
- R2 - 9k1 / 0,25W - 1 шт.
- R3 - 22k / 0,25W - 1 шт.
- R4, R29 - 510k / 0,25W - 2 шт.
- R7 - 4k7 / 0,25W - 1 шт.
- R10 - 150k / 0,25W - 1 шт.
- R11 - 30k / 0,25W - 1 шт.
- R14 - 47k / 0,25W - 1 шт.
- R15 - 56k / 0,25W - 1 шт.
- R16 - 27k / 0,25W - 1 шт.
- R17, R32, R50 - 100k / 0,25W - 3 шт.
- R20, R21 - 1M / 0,25W - 2 шт.
- R22 - 24k / 0,25W - 1 шт.
- R23, R37 - 1k / 0,25W - 2 шт.
- R31 - 470R / 0,25W - 1 шт.

- SUSTAIN - переменный резистор C500k (обратный логарифм) - 1 шт.
- ATTACK, VOLUME - переменный резистор B100k (линейный) - 2 шт.

- C1 - 0,047uF = 47n = 473 - плёнка - 1 шт.
- C2, C9, C19 - 10uF / 16V электролит - 3 шт.
- C3 - 2,2uF / 50V электролит - 1 шт.
- C4, C5, C10, C11 - 0,01uF = 10n = 103 - плёнка - 4 шт.
- C6, C6' - 470pF = 471 керамика или плёнка - 2 шт.
- C7 - 0,22uF = 220n = 224 плёнка - 1 шт.
- C8, C24 - 47uF / 16V электролит - 2 шт.
- C12 - 1uF / 50V электролит - 1 шт.
- C13, C13' - 4,7uF / 35V электролит - 2 шт.
- C18 - 0,1uF = 100n = 104 плёнка - 1 шт.
- C23 - 100uF / 16V электролит - 1 шт.

- SW1 - Heavy Duty 3PDT foot switch (кнопка) - 1 шт.
- Тумблер на 2 группы ON-OFF микро - 1 шт.
- Гнездо питания - 1 шт.

Разъёмы вход / выход можете поставить такие:


Джеки 6,3 mmДжеки 6,3 mm

Удачного повторения. Размер архива - 4,4 Mb.
