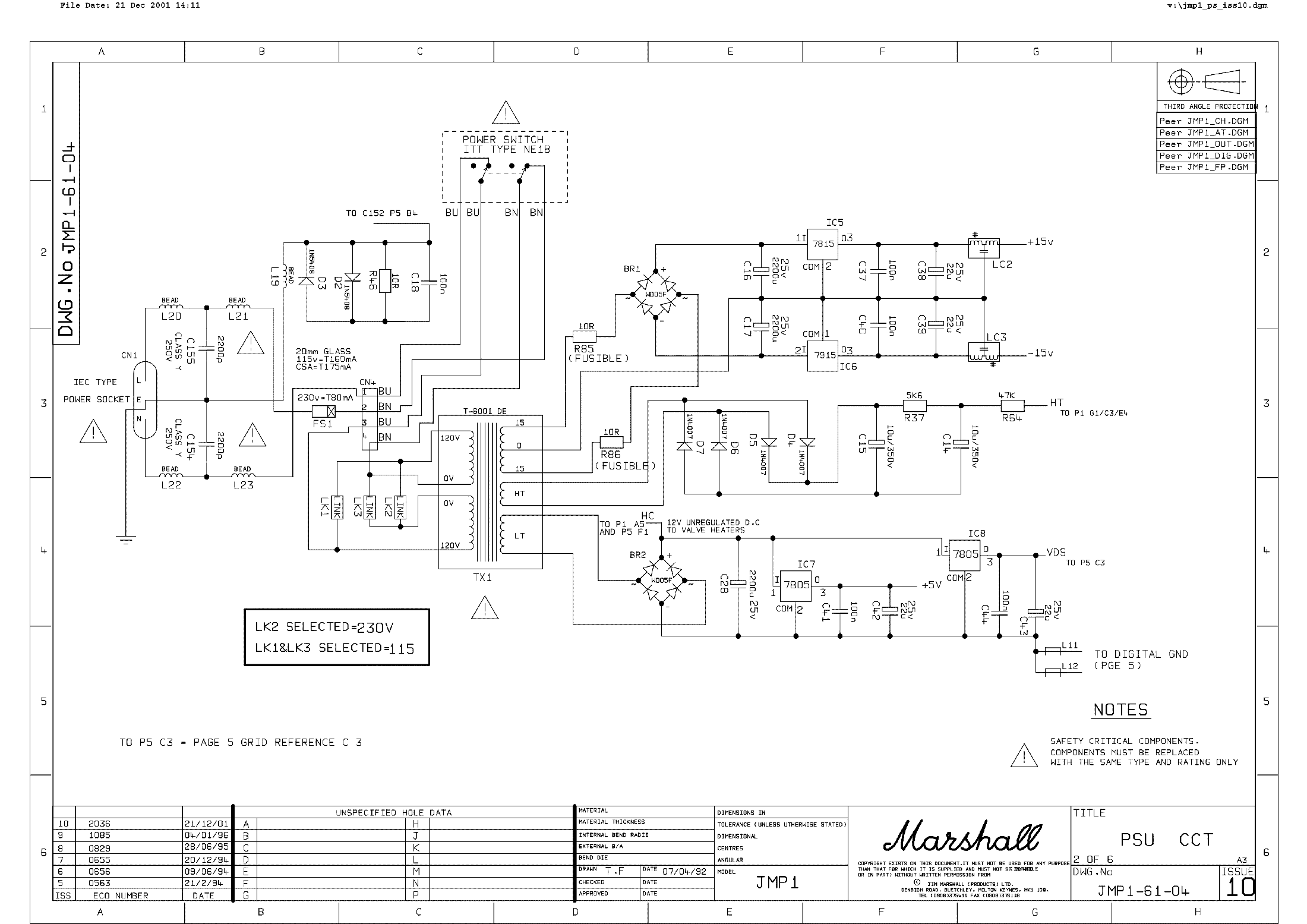

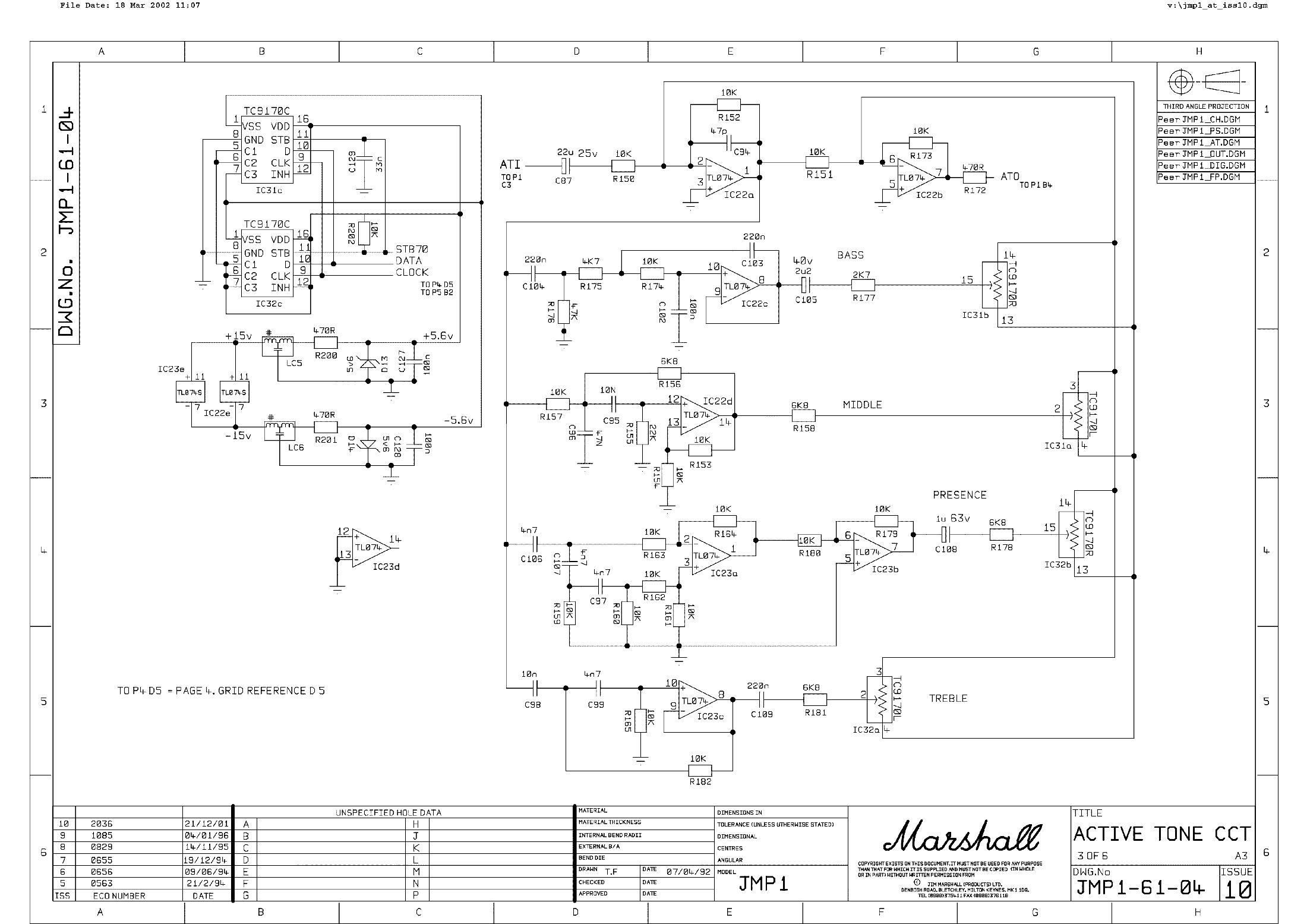

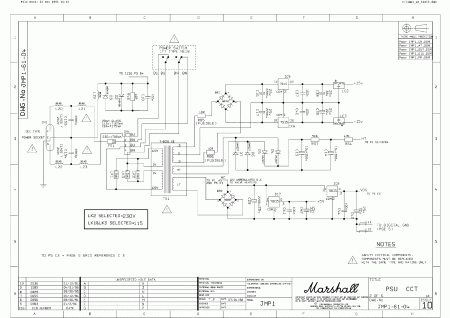

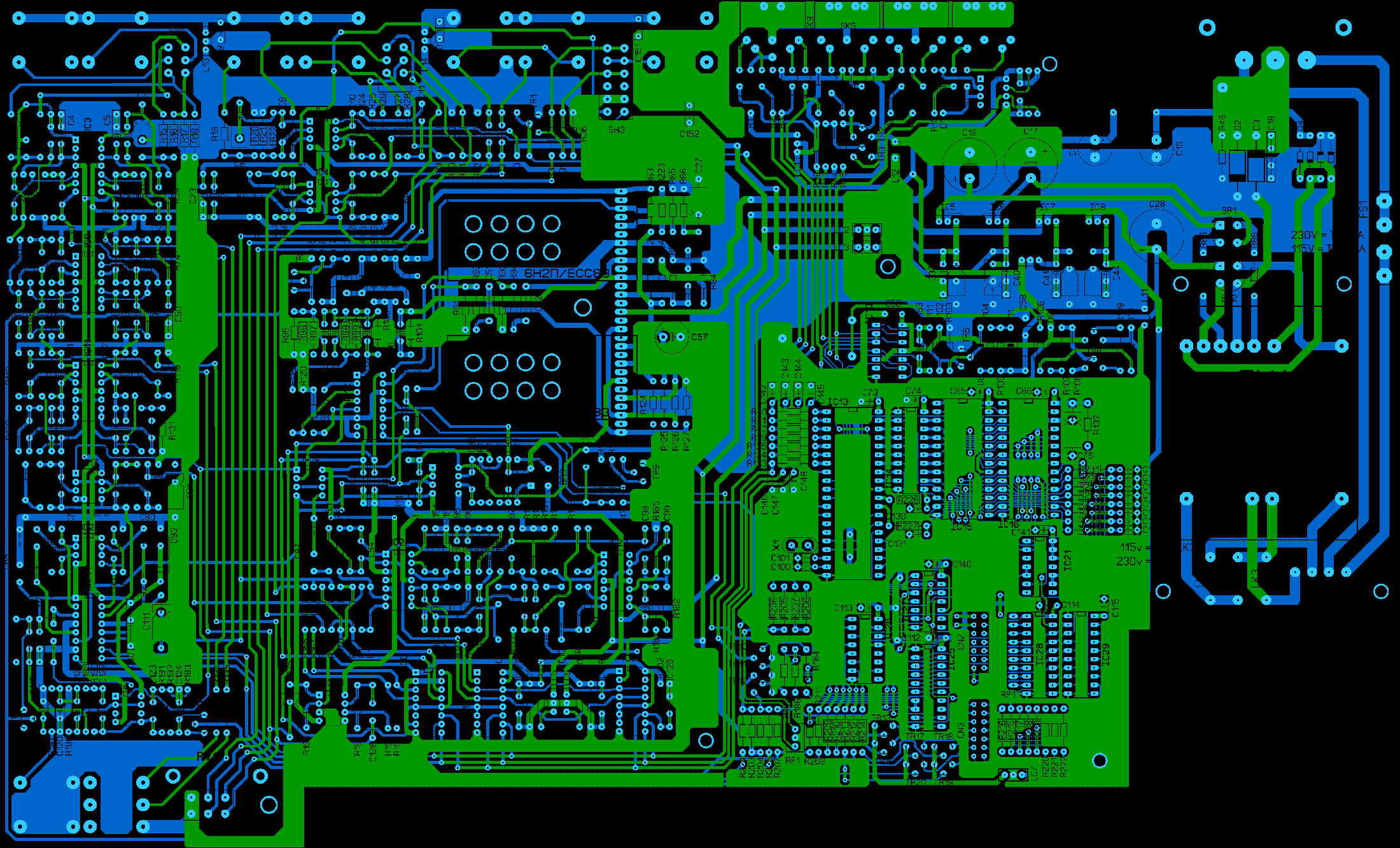

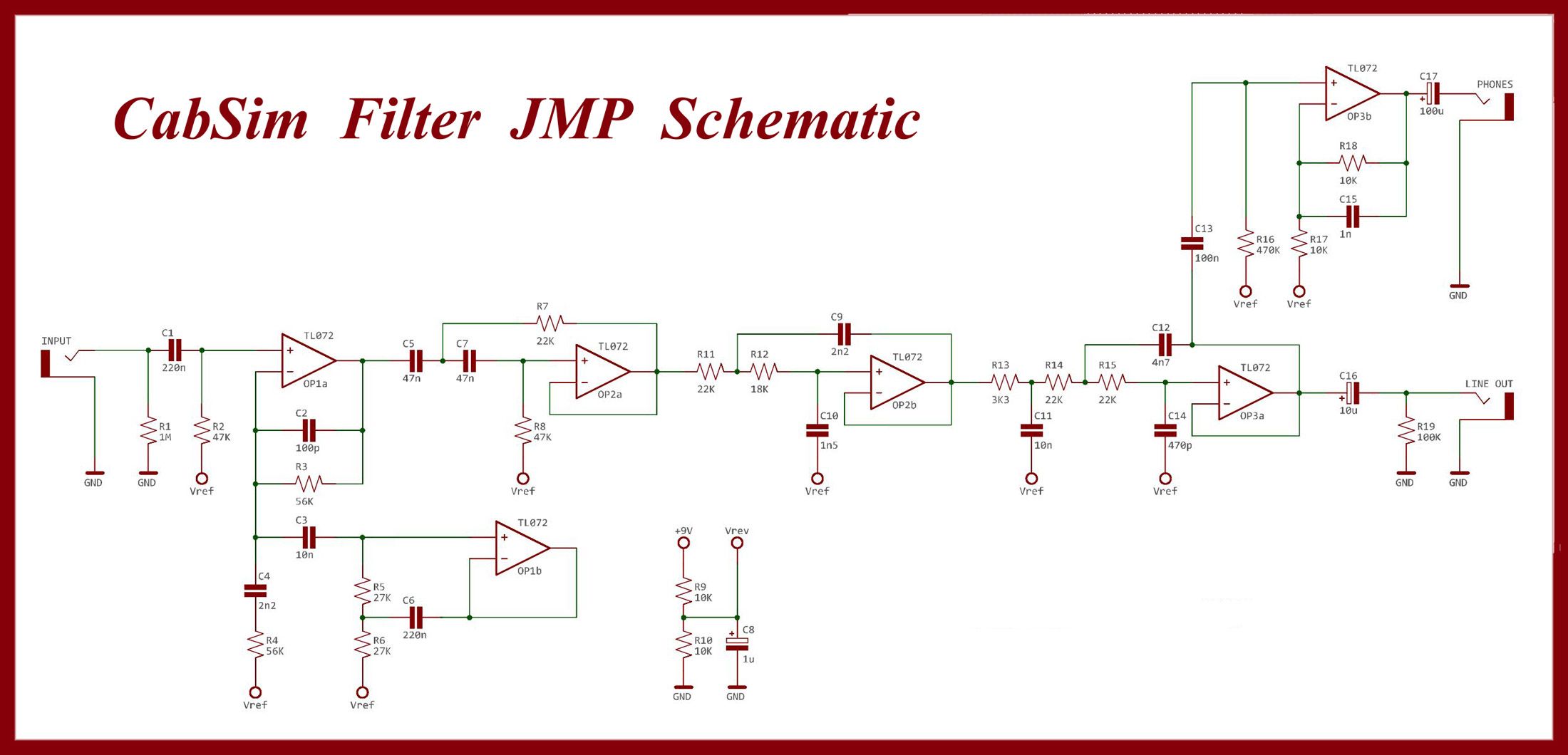

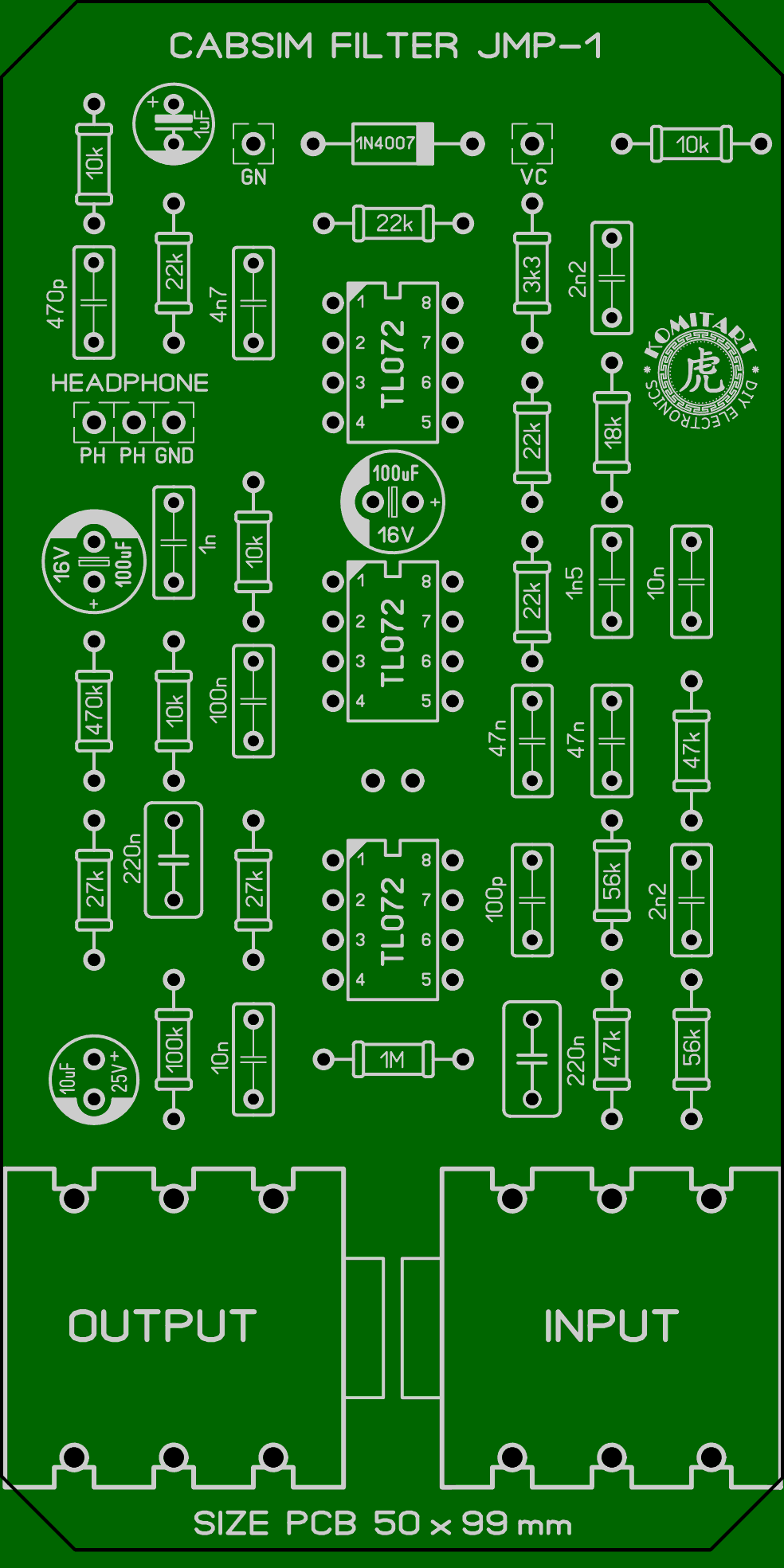

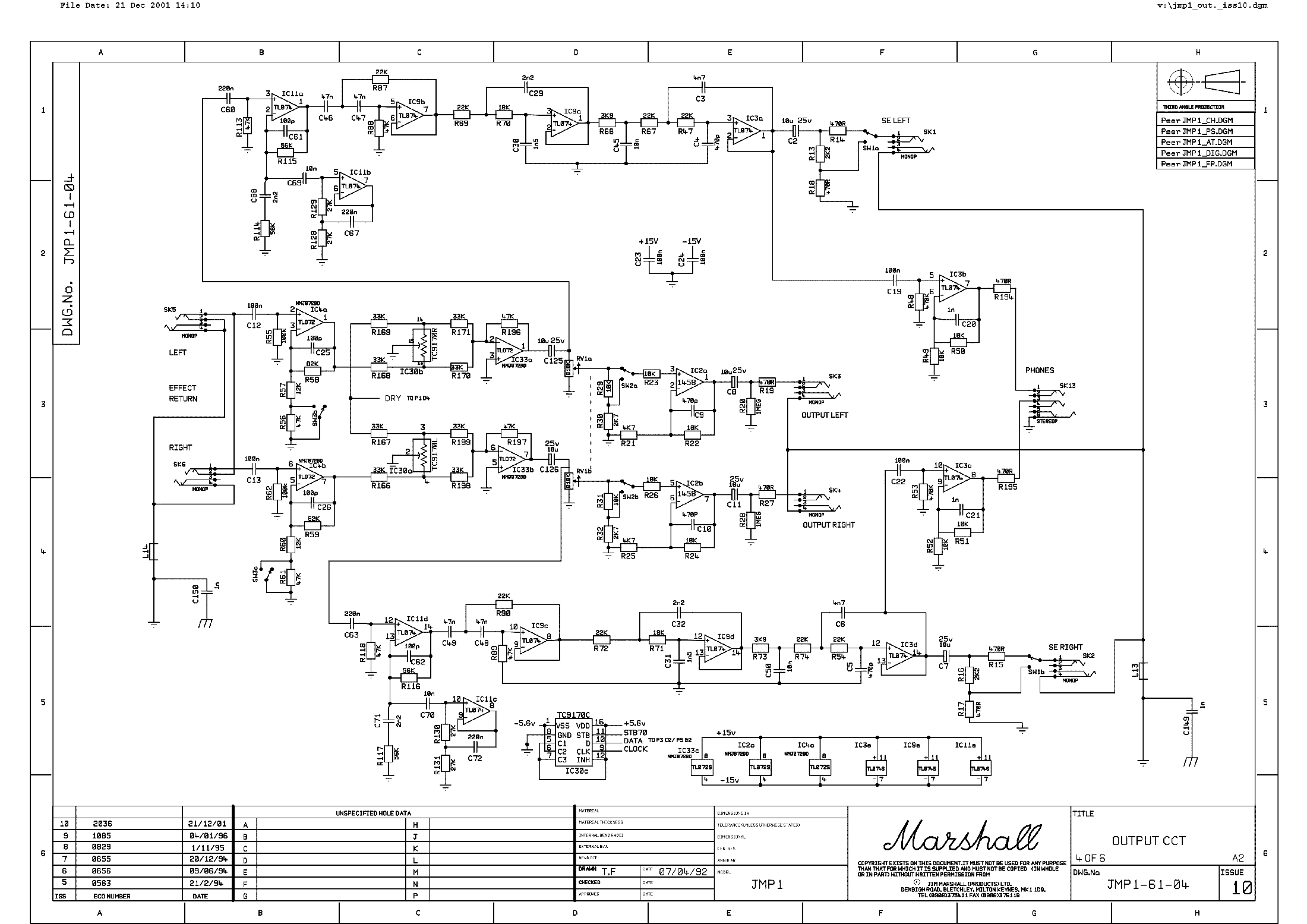

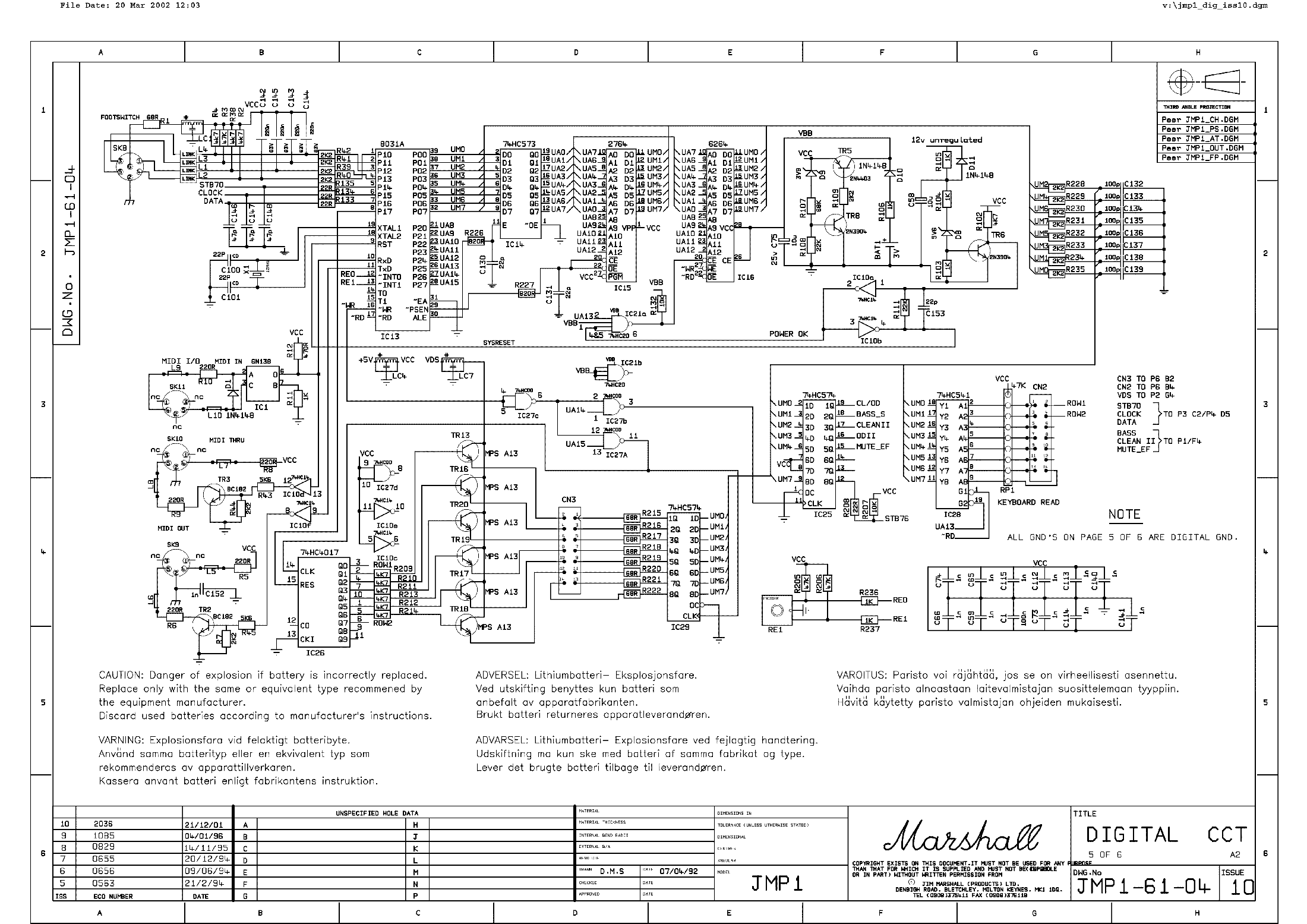

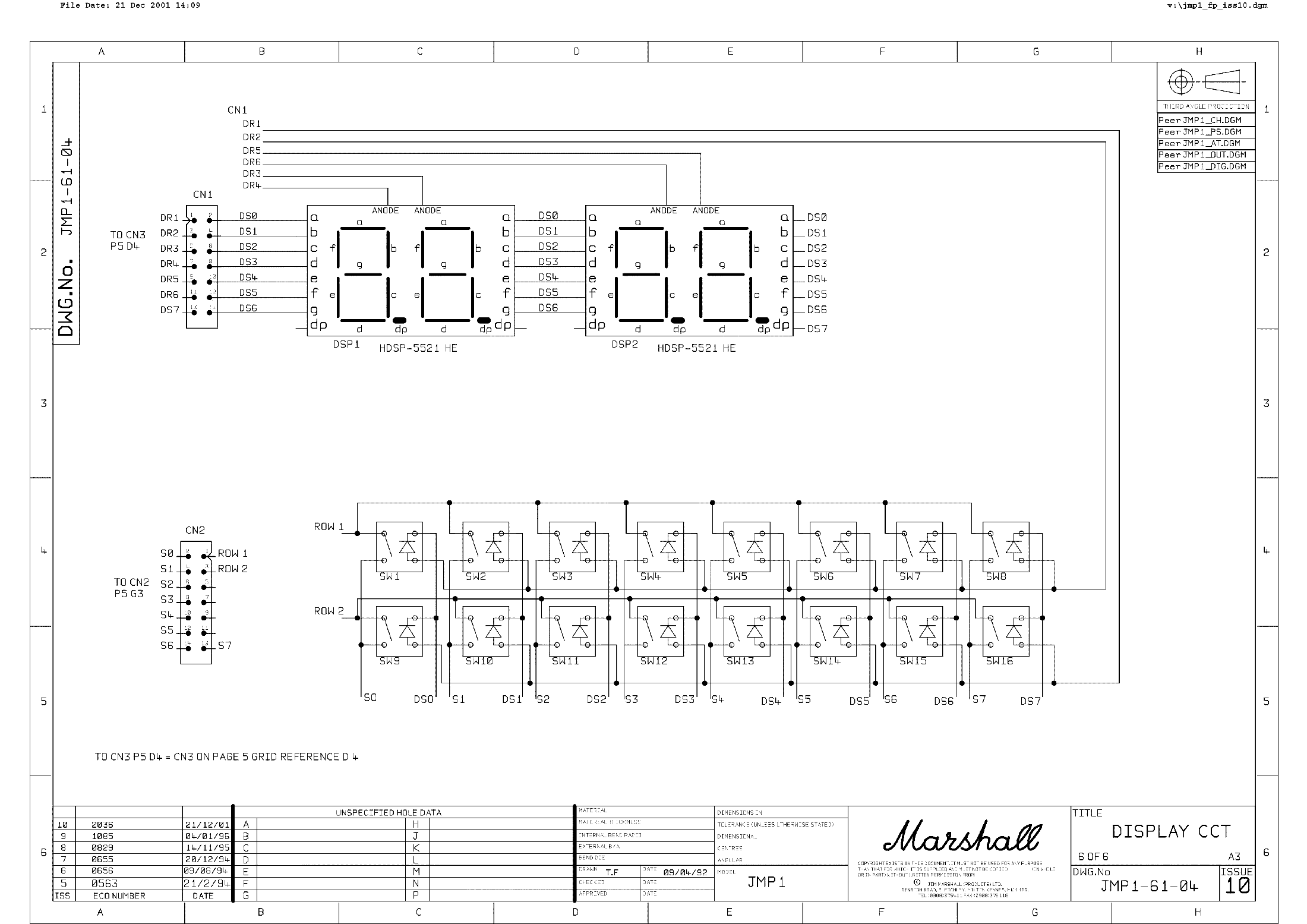

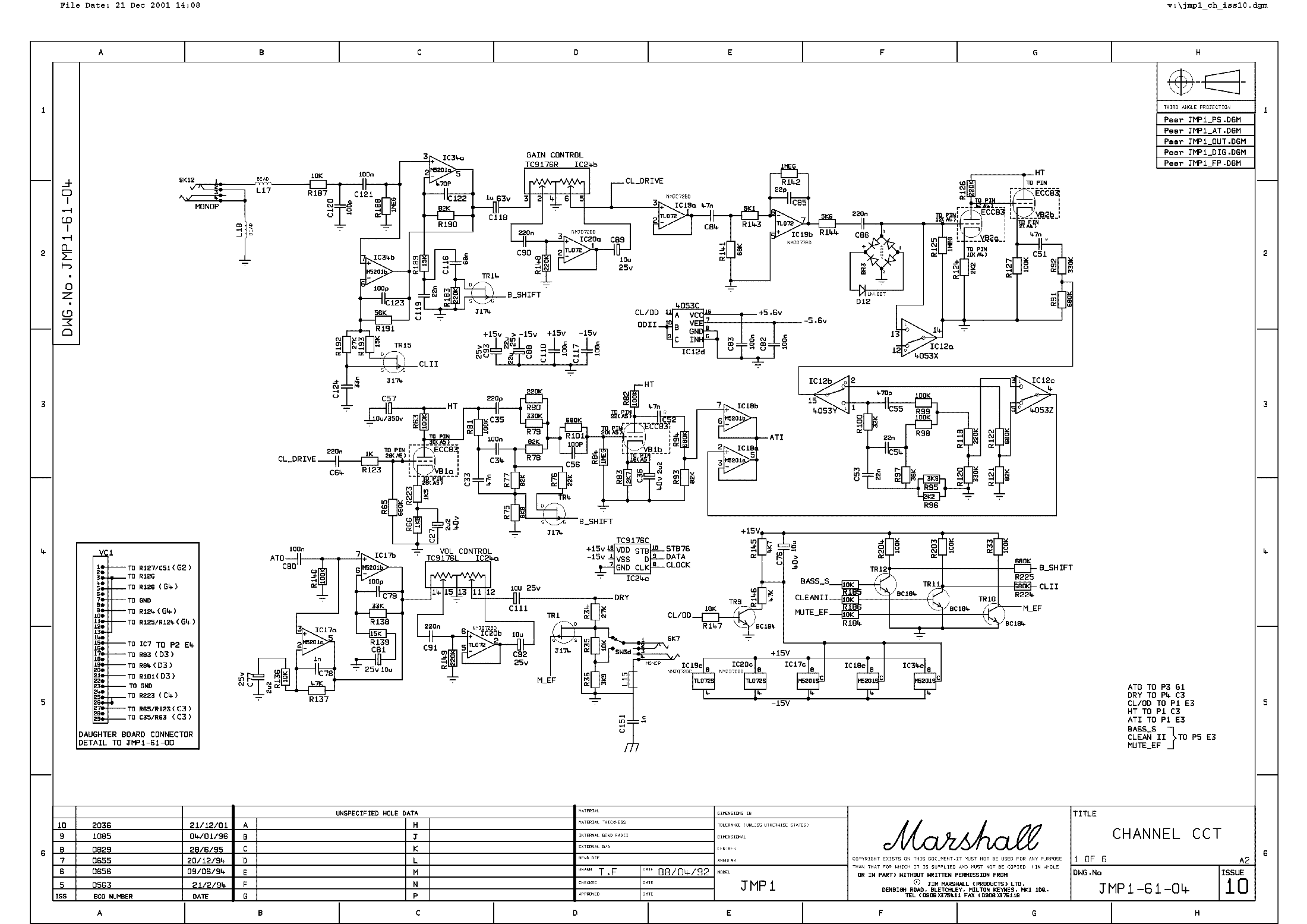

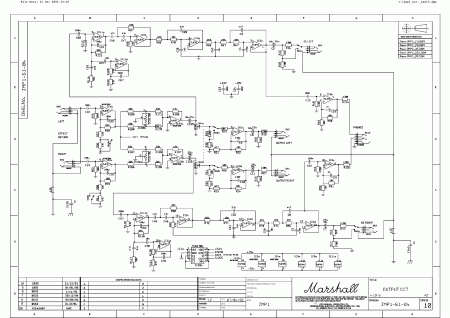

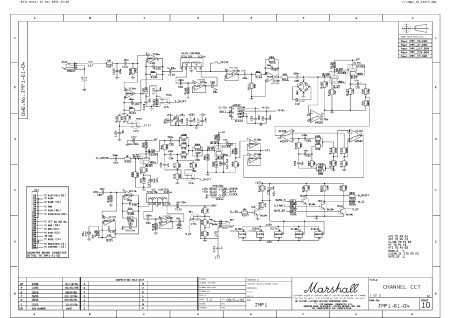

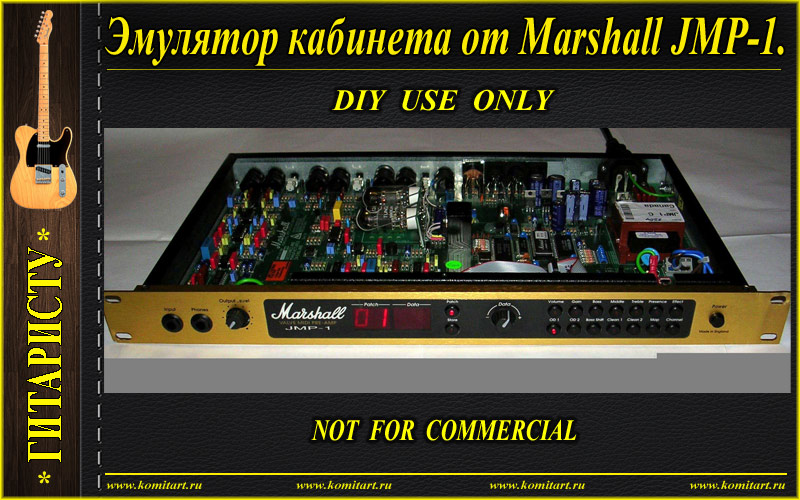

Эмулятор кабинета от Marshall JMP-1.  Приветствую, друзья гитаристы. Вам нужен эмулятор кабинета, также известный как спикерсимулятор или кабсим? Ну, тогда Marshall JMP-1 вам в помощь. И вот тут начинается самое интересное... Ниже я представлю вам полный пакет схем этого лампового преампа с цифровым управлением:       Оригинальная плата в формате LAY6 выглядит так:  Так же в архиве кроме LAY6 оригинала вы найдёте прошивку в формате hex, но, я не думаю, что хоть кто то отважится собирать оригинальную версию, да и я не решусь даже составлять список элементов для него, а посему, мы остановимся на небольшом кусочке схемы, относящейся именно к эмулятору кабинета, то есть к спикерсимулятору, (смотри 4-й лист из пакета), этот кусочек схемы показан на рисунке ниже:  Эта небольшая схема мелькает на многих сайтах, с печатными платами правда напряженка, но мы это сейчас поправим. Автора этой разводки я не знаю, материал у меня лежал довольно длительное время, и повторный поиск мне не дал никакого результата, может быть плохо искал, но если автор отзовётся, я непременно укажу его имя в этом проекте, мне же достались файлы в PDF формате, по которым я и выполнил отрисовку в программе Sprint Layout. Печатная плата в этом проекте односторонняя, размер 50 x 99 mm, компоновка элементов на плате такая:  Подобрать корпус под размер этой платы вам помогут статьи по ссылкам ниже, в них указаны размеры корпусов Hammond, и корпусов из линейки GAINTA: Выбираем корпус Hammond серии 1590 для гитарной педали. Размеры. Выбираем корпус для гитарной примочки. Линейка GAINTA. Список элементов схемы "Эмулятор кабинета от Marshall JMP-1" : - OP1, OP2, OP3 - TL072 - 3 шт. - VD1 - 1N4007 - 1 шт. (на схеме не указан) - R1 - 1M/0,25W - 1 шт. - R2, R8 - 47k/0,25W - 2 шт. - R3, R4 - 56k/0,25W - 2 шт. - R5, R6 - 27k/0,25W - 2 шт. - R7, R11, R14, R15 - 22k/0,25W - 4 шт. - R9, R10, R17, R18 - 10k/0,25W - 4 шт. - R12 - 18k/0,25W - 1 шт. - R13 - 3k3/0,25W - 1 шт. - R16 - 470k/0,25W - 1 шт. - R19 - 100k/0,25W - 1 шт. - C1, C6 - 220n/50V - 2 шт. - C2 - 100pF/50V - 1 шт. - C3, C11 - 10n/50V - 2 шт. - C4, C9 - 2n2/50V - 2 шт. - C5, C7 - 47n/50V - 2 шт. - C8 - 1uF/25V электролит - 1 шт. - C10 - 1n5/50V - 1 шт. - C12 - 4n7/50V - 1 шт. - C13 - 100nF/50V - 1 шт. - C14 - 470pF/50V - 1 шт. - C15 - 1n/50V - 1 шт. - C16 - 10uF/25V электролит - 1 шт. - C17 - 100uF/16V электролит - 2 шт. (по питанию на схеме не указан) Удачной сборки. Размер архива - 11 Mb.
