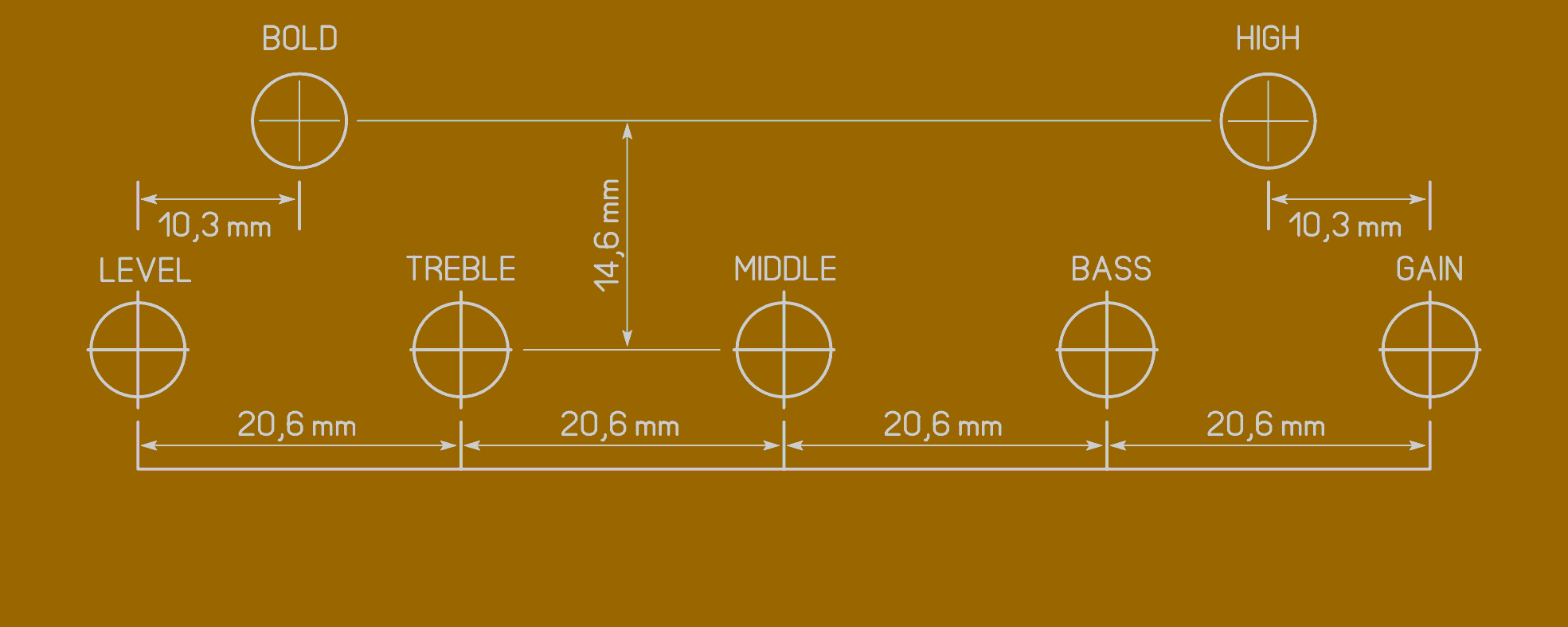

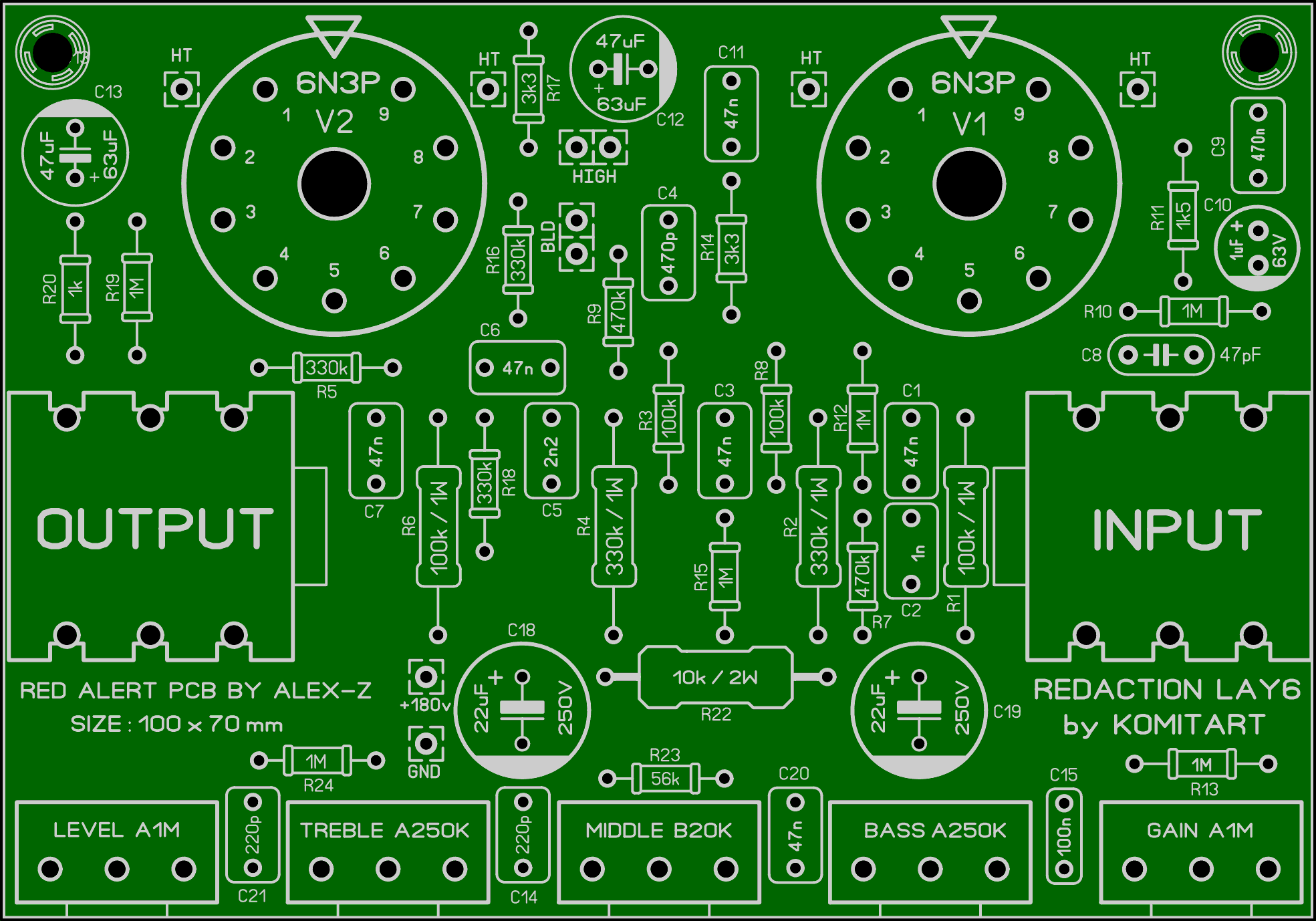

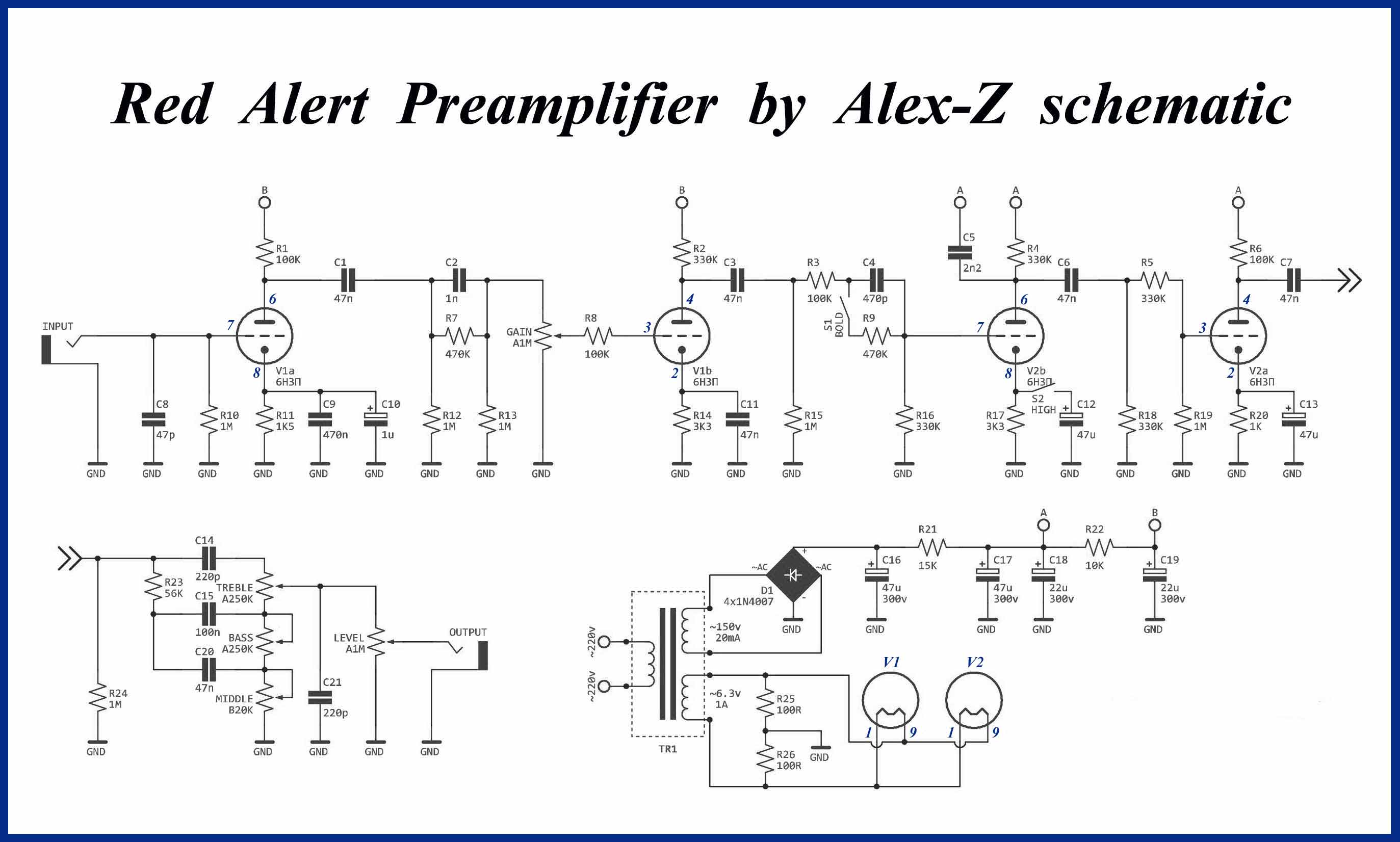

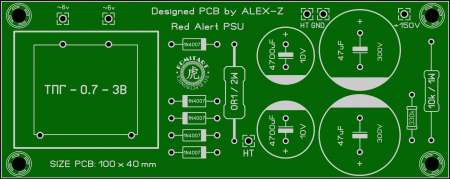

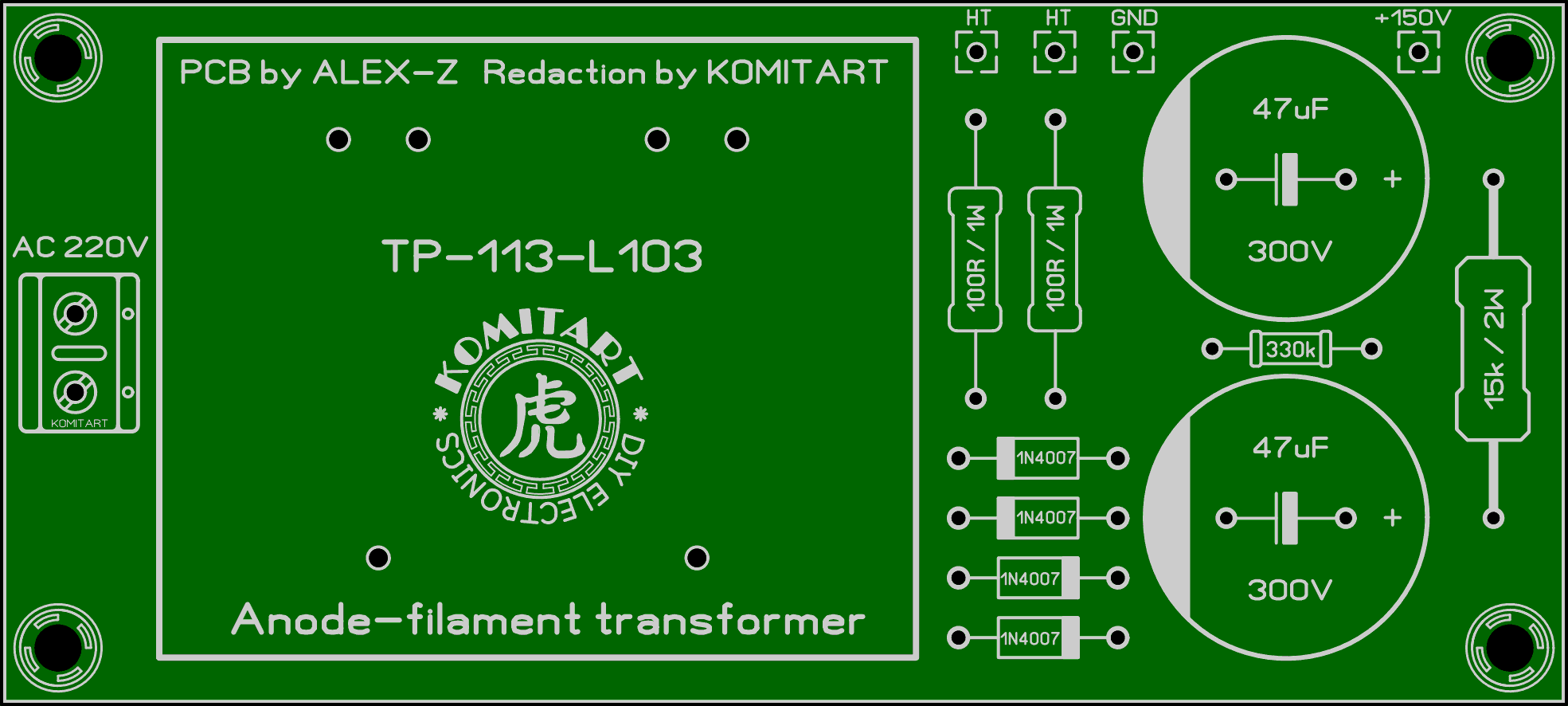

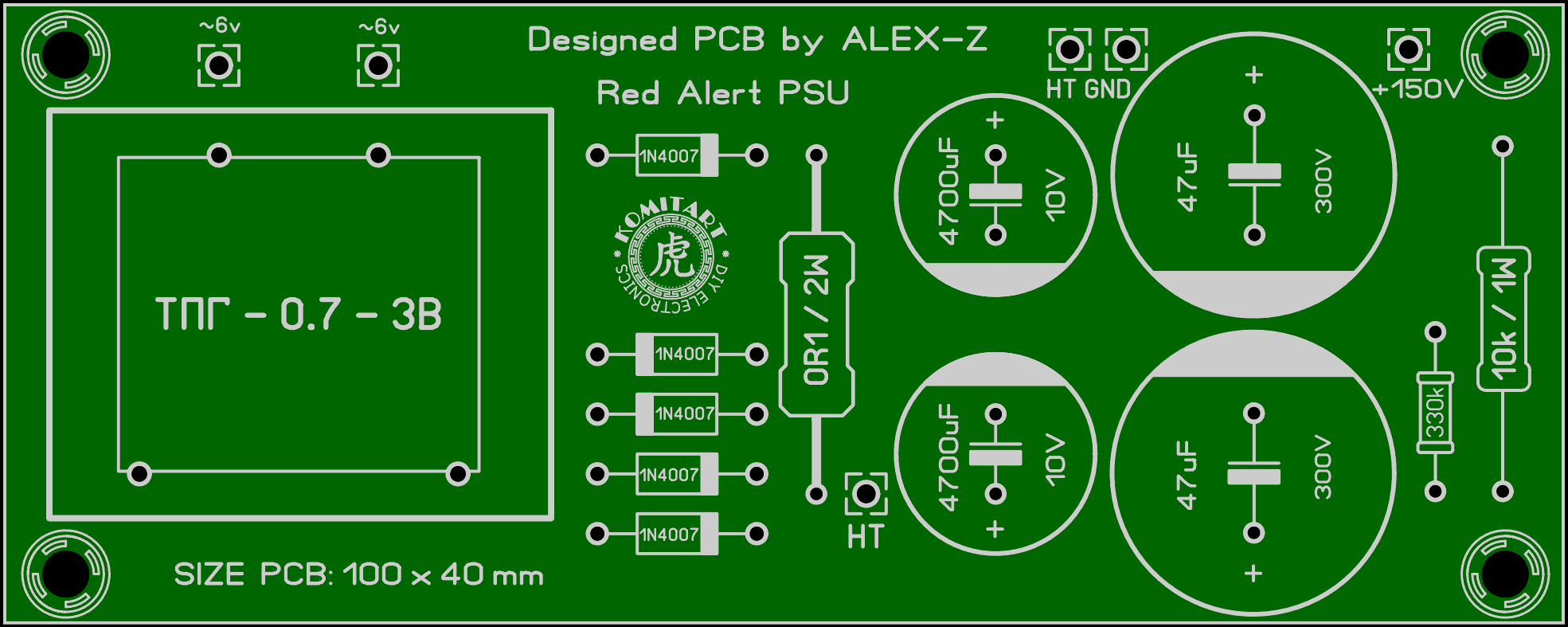

Red Alert guitar tube preamplifier.  Приветствую, друзья. Сегодня закончил вылизывать платы лампового гитарного предусилителя Red Alert от Алексея Забродина (ALEX-Z), построена схема на двух лампах 6Н3П, ниже показана принципиальная схема:  Описывать схему и что то пояснять нет необходимости, Алексей уже сделал это в своём видеоролике, ссылку на него я дам в текстовом файле со списком элементов, там всё разжёвано что, куда и зачем... Что было сделано : во всех платах LAY6 я заменил макросы на свои, добавил отверстия (сверления) для возможности крепления платы к корпусу, это потребовало перестановки некоторых элементов и корректировки соответствующих дорожек, в некоторых местах чуток увеличил расстояние между полигонами и дорожками, добавил слой контура плат, выровнял расстояния между осями переменных резисторов, теперь оно одинаковое и составляет 20,6 mm. На плату преампа в слое шелкографии кроме номиналов проставил и нумерацию элементов согласно принципиальной схемы. В архиве у Алексея был файл LAY6 формата со сверлениями лицевой панели, его тоже пришлось переделать, так как расстояния между осями переменников изменилось. Так же были переделаны платы обоих вариантов блоков питания, о которых Алексей рассказывает в своём ролике, добавлены контуры плат, сверления для крепления, заменены макросы, у постоянных резисторов теперь указана мощность, у электролитических конденсаторов не у всех было указано напряжение, теперь практически у всех... Ну, в общем, то что получилось выглядит следующим образом: Плата Red Alert guitar tube preamplifier:  Сверления лицевой панели:  Платы блоков питания:   Обращаю внимание, на всех платах проставлено авторство, как говорится, я ни в коем случае не перетягиваю одеяло на свою сторону, вся заслуга в появлении данного проекта принадлежит Алексею, я лишь внёс свои коррективы в печатные платы. Список элементов для платы Red Alert guitar tube preamplifier: - V1, V2 - лампа 6Н3П - 2 шт. - R1, R6 - 100k / 1W - 2 шт. - R2, R4 - 330k / 1W - 2 шт. - R3, R8 - 100k / 0,25W - 2 шт. - R5, R16, R18 - 330k / 0,25W - 3 шт. - R7, R9 - 470k / 0,25W - 2 шт. - R10, R12, R13, R15, R19, R24 - 1M / 0,25W - 6 шт. - R11 - 1k5 / 0,25W - 1 шт. - R14, R17 - 3k3 / 0,25W - 2 шт. - R20 - 1k / 0,25W - 1 шт. - R22 - 10k / 2W - 1 шт. - R23 - 56k / 0,25W - 1 шт. - TREBLE, BASS - переменный резистор A250k - 2 шт. - MIDDLE - переменный резистор B20k - 1 шт. - LEVEL, GAIN - переменный резистор A1M - 2 шт. - C1, C3, C6, C7, C11, C20 - 47nF / 250V - 5 шт. - C2 - 1nF / 250V - 1 шт. - C4 - 470pF / 250V - 1 шт. - C5 - 2,2nF / 250V - 1 шт. - C8 - 47pF / 250V - 1 шт. - C9 - 470nF / 250V - 1 шт. - C10 - 1uF / 50...63V электролит - 1 шт. - C12, C13 - 47uF / 50...63V электролит - 2 шт. - C14, C21 - 220pF / 250V - 2 шт. - C15 - 100nF / 250V - 1 шт. - Ламповые панельки 9 Pin - 2 шт. - Панельный разъём типа Neutrik NYS216 Jack 6.3мм TRS - 2 шт. В блоках питания элементов не много, поэтому список элементов на них составлять не буду, посмотрите ролик Алексея, в нем он рассказывает какие трансформаторы он применил в этом проекте. Удачной сборки. Размер архива - 1,1 Mb.
