Гитарная примочка Yerasov 7000 volt.
Схема. Плата в формате LAY.


Гитарная примочка Yerasov 7000 voltГитарная примочка Yerasov 7000 volt

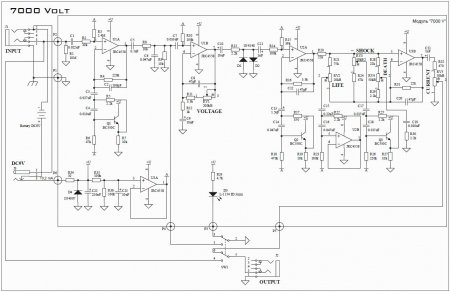

Схемотехника гитарных эффектов Yerasov за исключением некоторых нюансов идентична зарубежным брендам, об этом не раз упоминалось на радиолюбительских форумах, посвященных гитарным примочкам, по идее и данная схема не является исключением. Модель 7000 volt не плохо подойдет исполнителям музыки в тяжелом стиле. Ниже приведена принципиальная схема семитысячной модели:

Схема Yerasov 7000 voltСхема Yerasov 7000 volt


В наших закромах завалялась пара вариантов печатных плат Yerasov 7000 volt. Оба варианта разработаны в программе Sprint Layout. Внешний вид LAY-формата первого варианта показан на следующем изображении:

Yerasov 7000volt modern higain distortion Komitart LAY6 fotoYerasov 7000volt modern higain distortion Komitart LAY6 foto


Второй вариант рассчитан на установку SMD-резисторов, а также 47 pF (3шт.) и одного 100 pF конденсатора (остальные конденсаторы пленочные), поэтому габариты платы получаются немного компактнее. Внешний вид смотрите далее:

Плата 7000V на 4558 Lay ver2Плата 7000V на 4558 Lay ver2

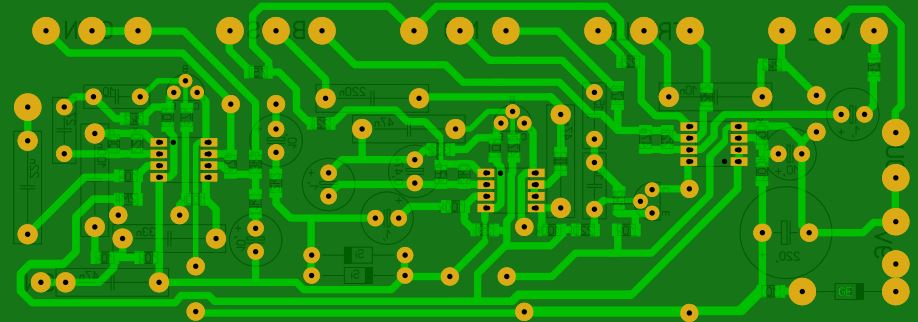

Фото-вид второго варианта платы:

Плата 7000V на 4558 Lay ver2_fotovidПлата 7000V на 4558 Lay ver2_fotovid


Оба варианта плат односторонние, все элементы подписаны. Единственное, что хотелось бы добавить, в качестве эксперимента можно попробовать параллельно диодам D1, D2 припаять дополнительную емкость номиналом примерно в 1 nF, а также номинал входного резистора R1 уменьшить раз в 5, а то и до 1 Мом, по сведениям с форума звук при этом должен быть немного лучше.

По поводу замен элементов, некоторые радиолюбители пробуют менять микросхемы JRC4558 на TL072, и, судя по информации с форумов, некоторые пишут, что TL072 это реальная моща, а у некоторых возникают проблемы с фоном или возбудом, но тем не менее следующая модель Ерасовских эффектов 9000 volt, выполнена именно на TL072. Об этой модели (9000) мы расскажем вам в следующей статье, а вы на всякий случай, если вы решите ставить эксперименты с микрухами, впаяйте панельки под микросхемы, чтобы в результате творческого процесса не пришлось выпаивать их из платы, ведь перегрев дорожек, как вы знаете, ведет к их отслаиванию. В архив мы вложим описания (datasheet) на обе вышеуказанные микросхемы, так что можете сравнить их по параметрам.

Транзисторы BC550C можно попробовать заменить на BC547, BC549, 2SC2240, 2SC1815.

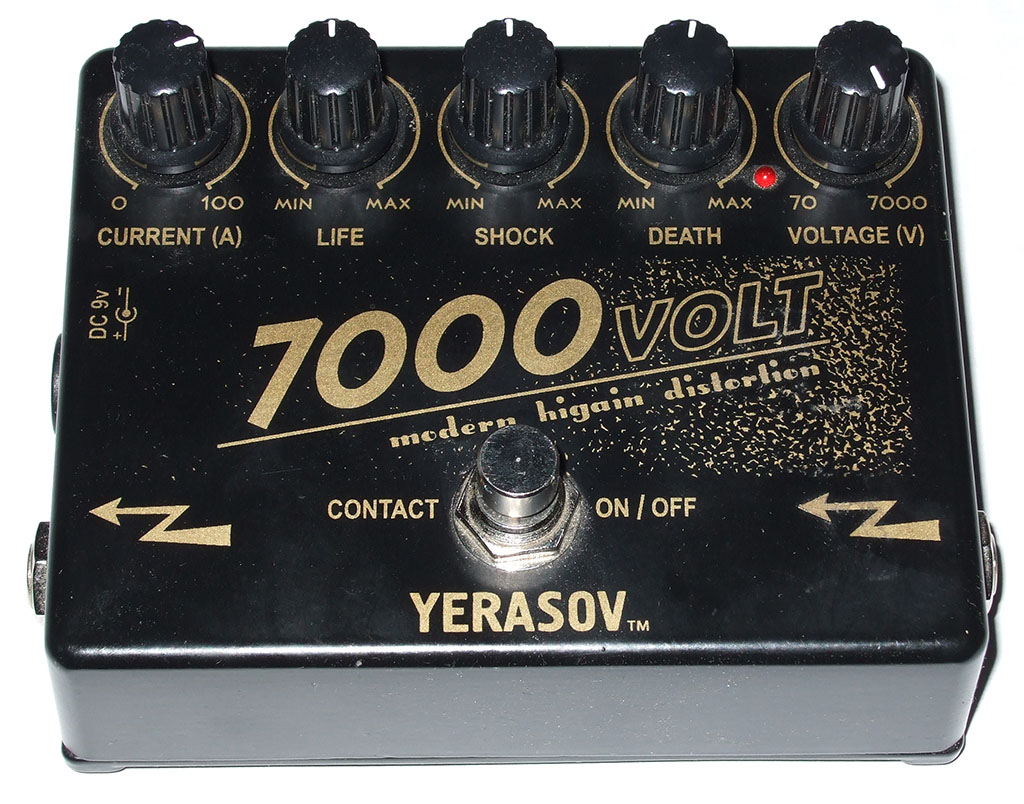

Гитарная педаль 7000 voltГитарная педаль 7000 volt


Архив с материалами по гитарному эффекту Yerasov 7000 volt, содержит в себе принципиальную схему, два варианта печатных плат, JRC4548 Datasheet & TL072 Datasheet. Удачного повторения. Размер архива – 0,7 Mb.
