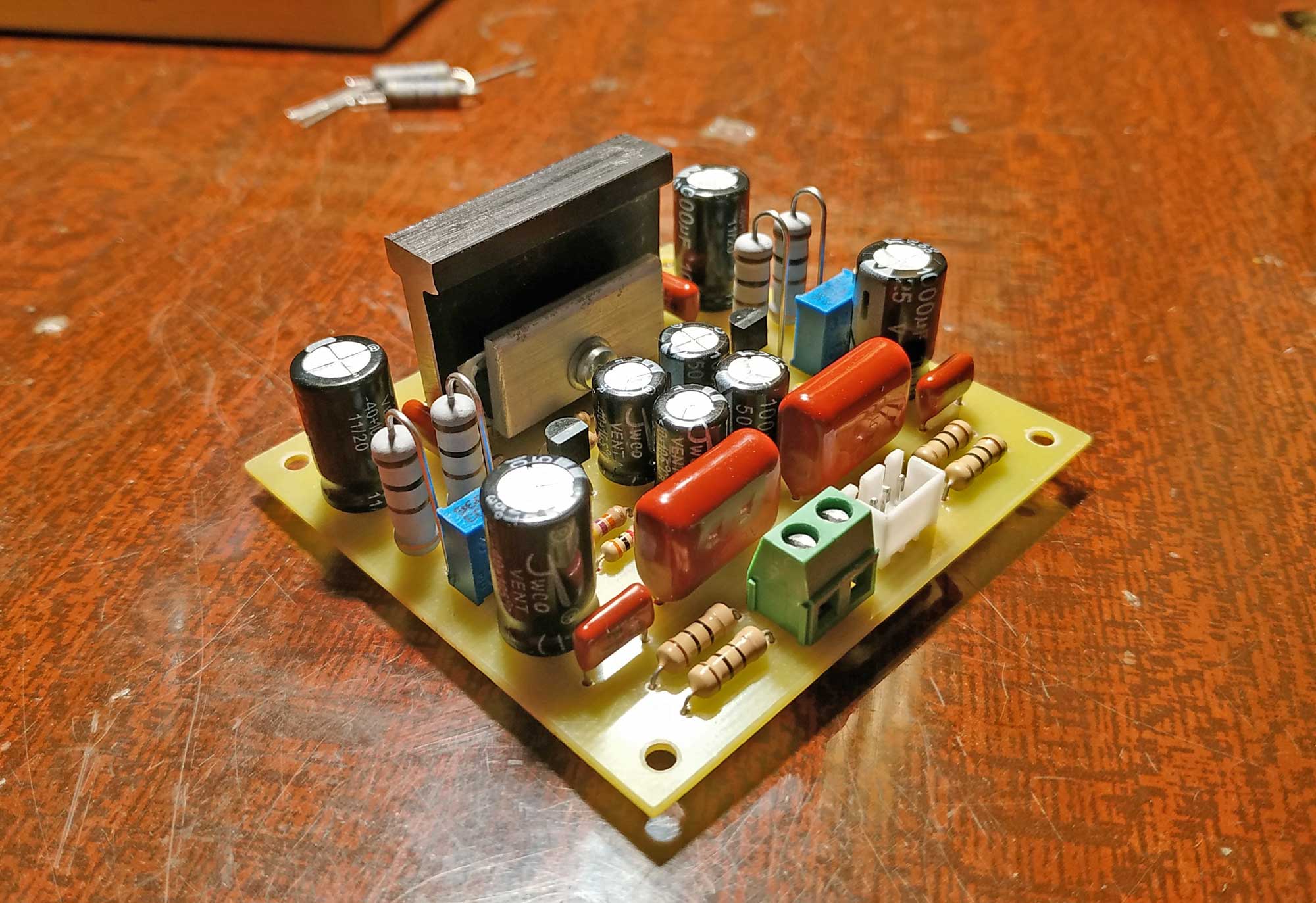

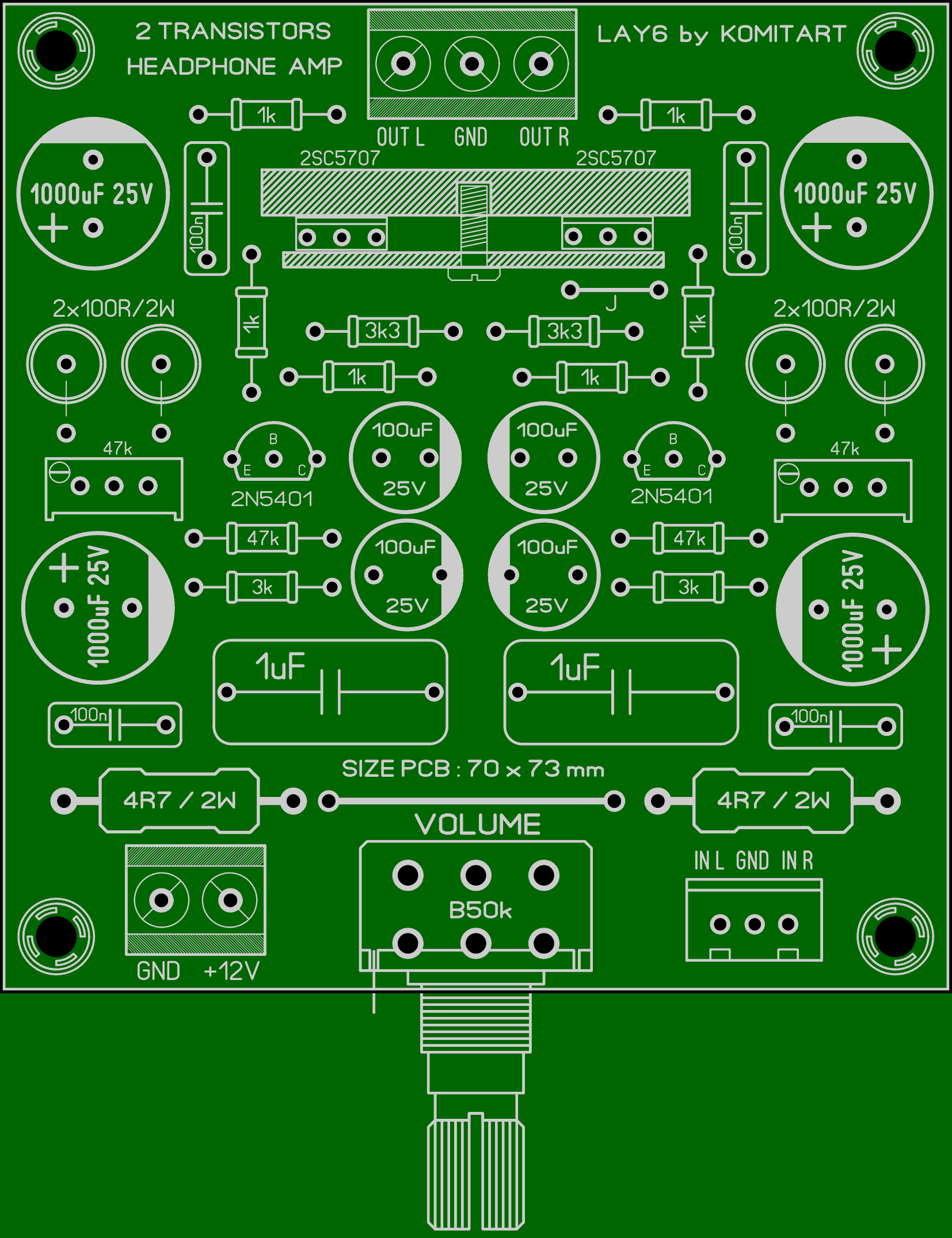

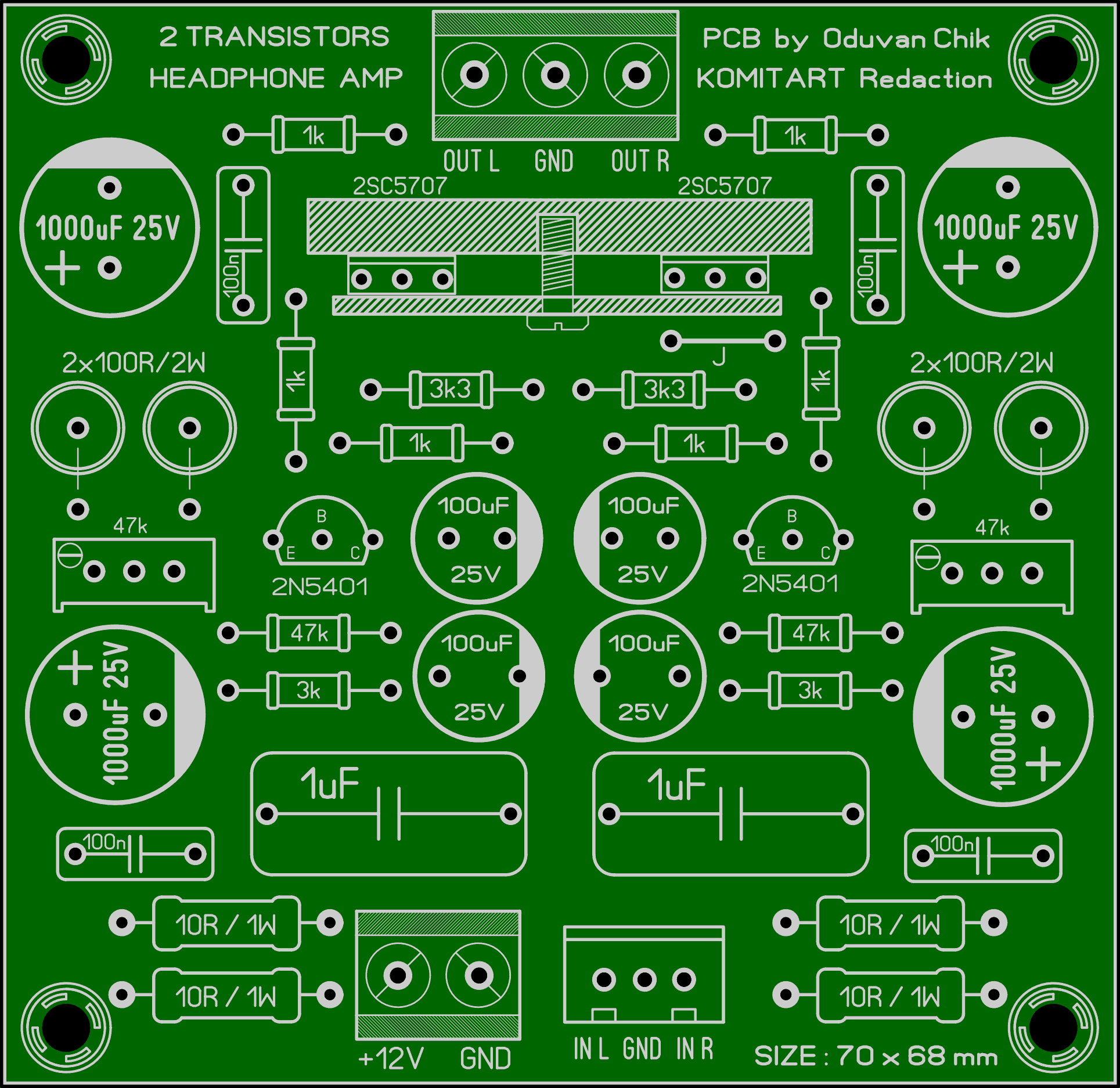

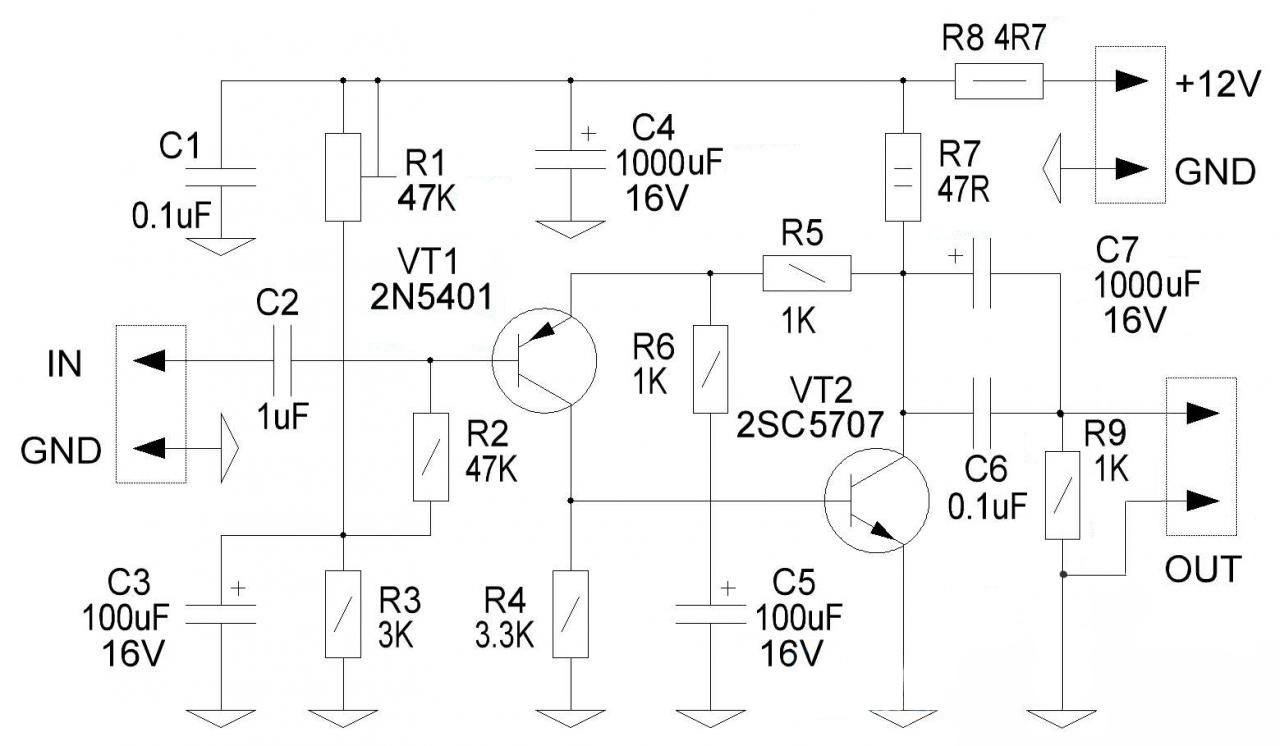

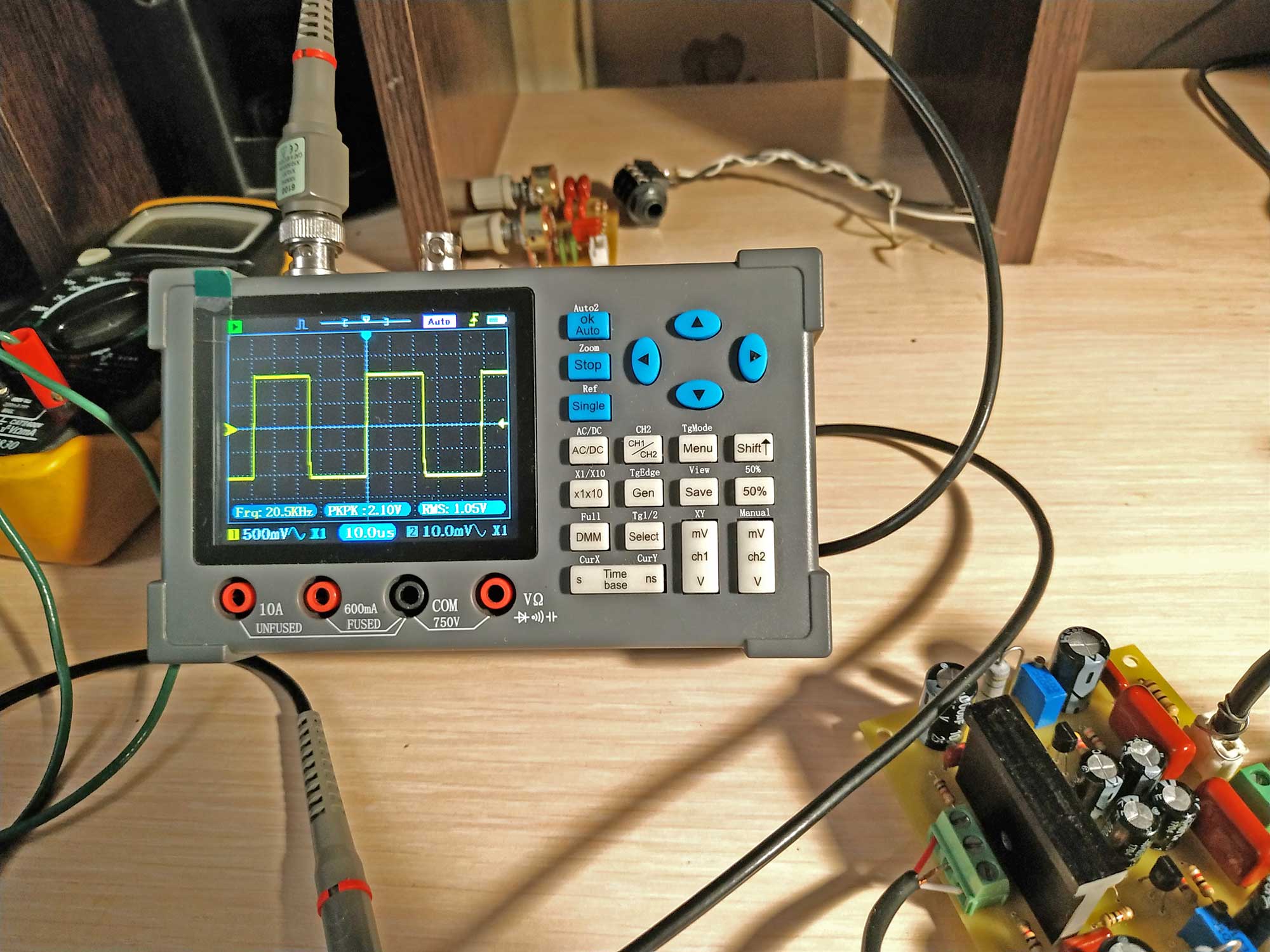

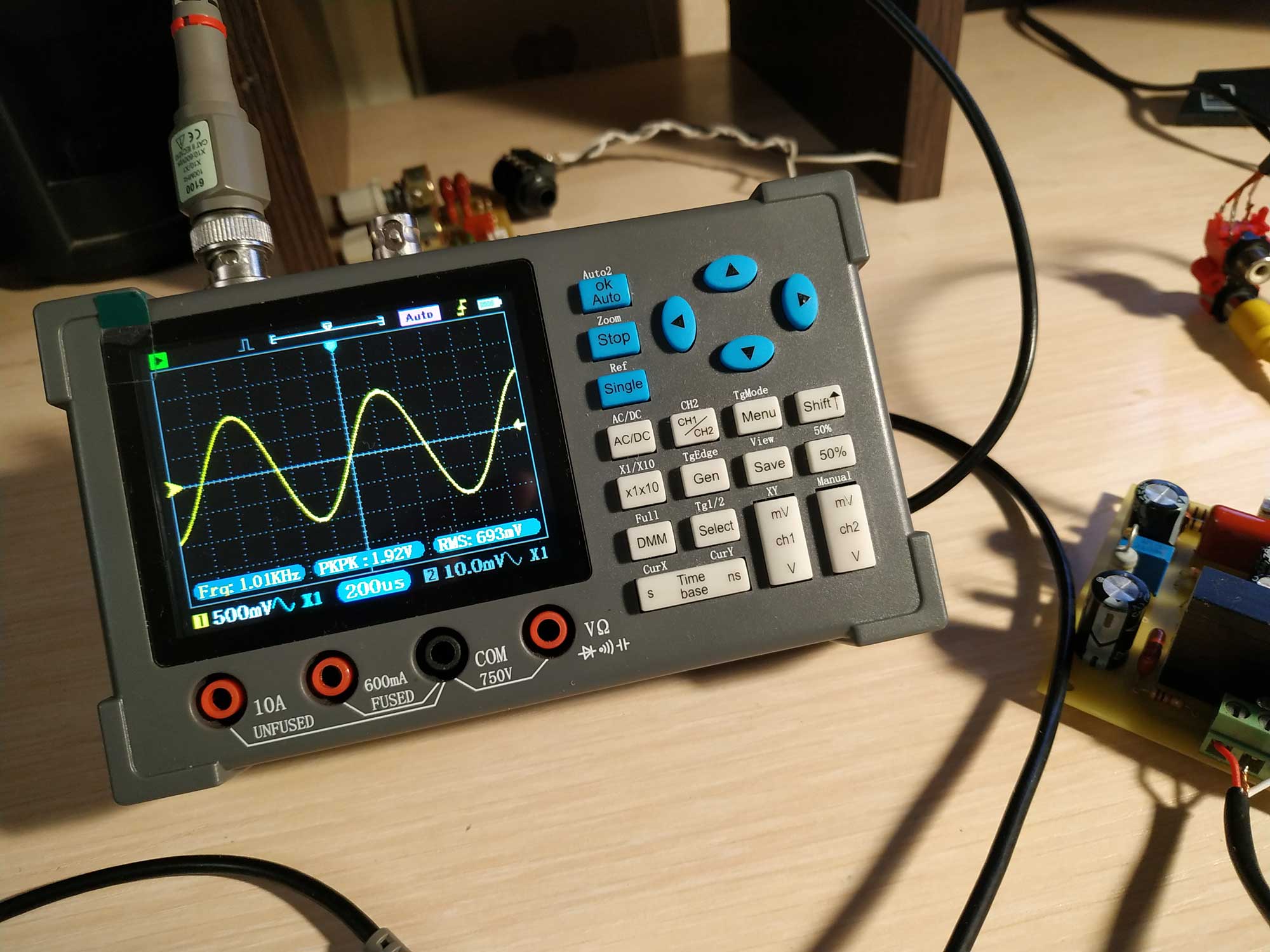

Приветствую, друзья. Сегодня на повестке дня усилитель для наушников из разряда проще не бывает, один канал усилителя построен всего на двух транзисторах (4 транзистора для двух каналов), питание однополярное 12Вольт. Принципиальная схема показана ниже: Печатных плат в архиве будет две, первая не содержит регулятор громкости, размер этого варианта 70 x 68 mm, компоновка элементов на плате такая: Второй вариант платы с регулятором Volume control, размер чуть побольше по высоте (70 x 73 mm), компоновка элементов показана ниже: Обе версии платы односторонние. Наш друг Сергей собрал этот проект не дожидаясь выхода статьи, вот что он написал по этому поводу: - Короч, звучит что надо, как и ожидалось. На 100 Ом двухваттных резисторов не нашлось, поставил 47 Ом на канал как по схеме, греются прилично, но не критично, всё таки лучше два по 100 поставить. Подстроечниками выставил половину питания на коллекторах выходников. Общий ток потребления 230 мА, в комнате не потеплело, радиатор горячий в меру. Сопротивления, которые спереди по 10 Ом 1W в параллель, не понятно греются ли вообще, поэтому хрен знает, зачем их там на форуме еще по три штуки городили. Одноваттника 5 Ом за глаза хватило бы. Хорошо бы ещё регулятор громкости нарисовать. Ну, последнее пожелание Сергея я уже воплотил в жизнь, и плата с регулятором уже показана чуть выше. Далее показаны фотографии платы в сборе и её опробования от Сергея: Спасибо Сергею за проделанную работу и присланные фото. Список элементов "2 transistors headphone amp" для двух каналов : - VT1 - 2N5401 TO-92 - 2 шт. - VT2 - 2SC5707 TO-251 - 2 шт. - R1 - TrimPot 3296 - 47k - 2 шт. - R2 - 47k / 0,25W - 2 шт. - R3 - 3k / 0,25W - 2 шт. - R4 - 3k3 / 0,25W - 2 шт. - R5, R6, R9 - 1k / 0,25W - 6 шт. - R7 - 100R / 2W - 4 шт. (по 2 в параллель) - R8 - 4R7 / 1...2W - 2 шт. (или 10R/1W - 4 шт.) - C1, C6 - 100n/50V - 4 шт. - С2 - 1uF/100...250V NP - 2 шт. - C3, C5 - 100uF / 16V электролит - 4 шт. - C4, C7 - 1000uF / 16...25V электролит - 4 шт. Транзисторы 2SC5707 в корпусе TO-251 не имеют отверстий для крепления, поэтому прижимаются к радиатору с помощью алюминиевой пластины, смотрите фото. Между транзисторами и радиатором обязательно установите изолирующую прокладку, отлично подойдёт слюда или высокотемпературная полиамидная самоклеящаяся лента. Удачного повторения. Размер архива - 3,3 Mb.
