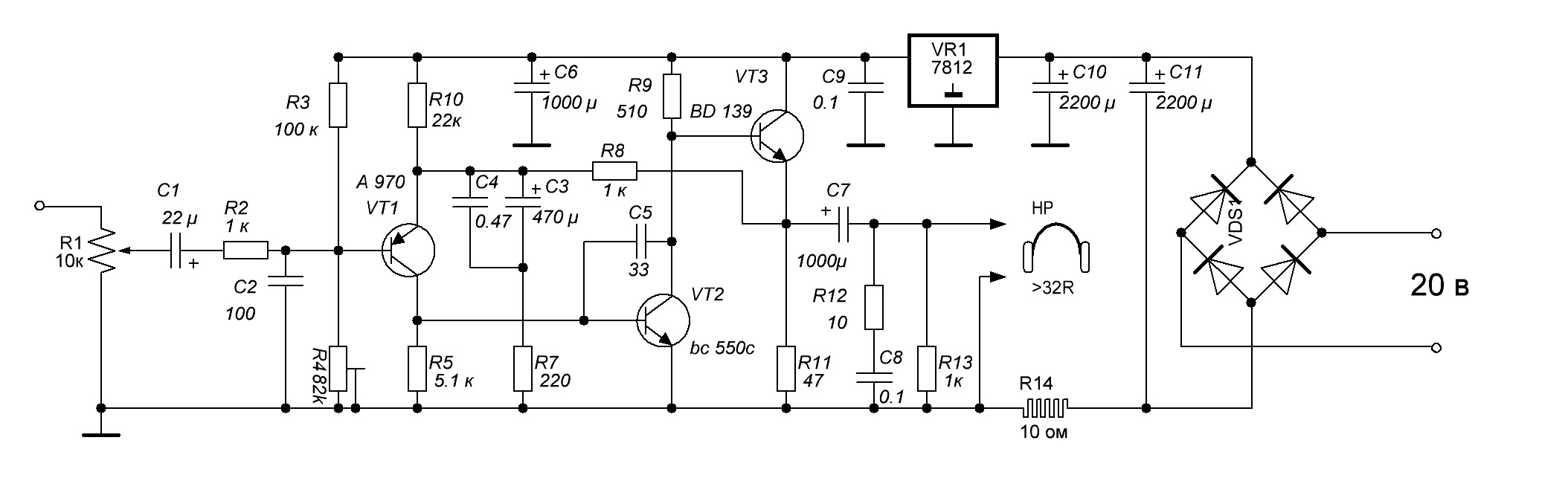

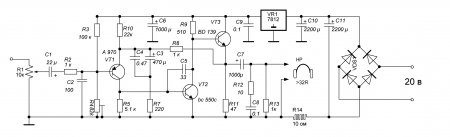

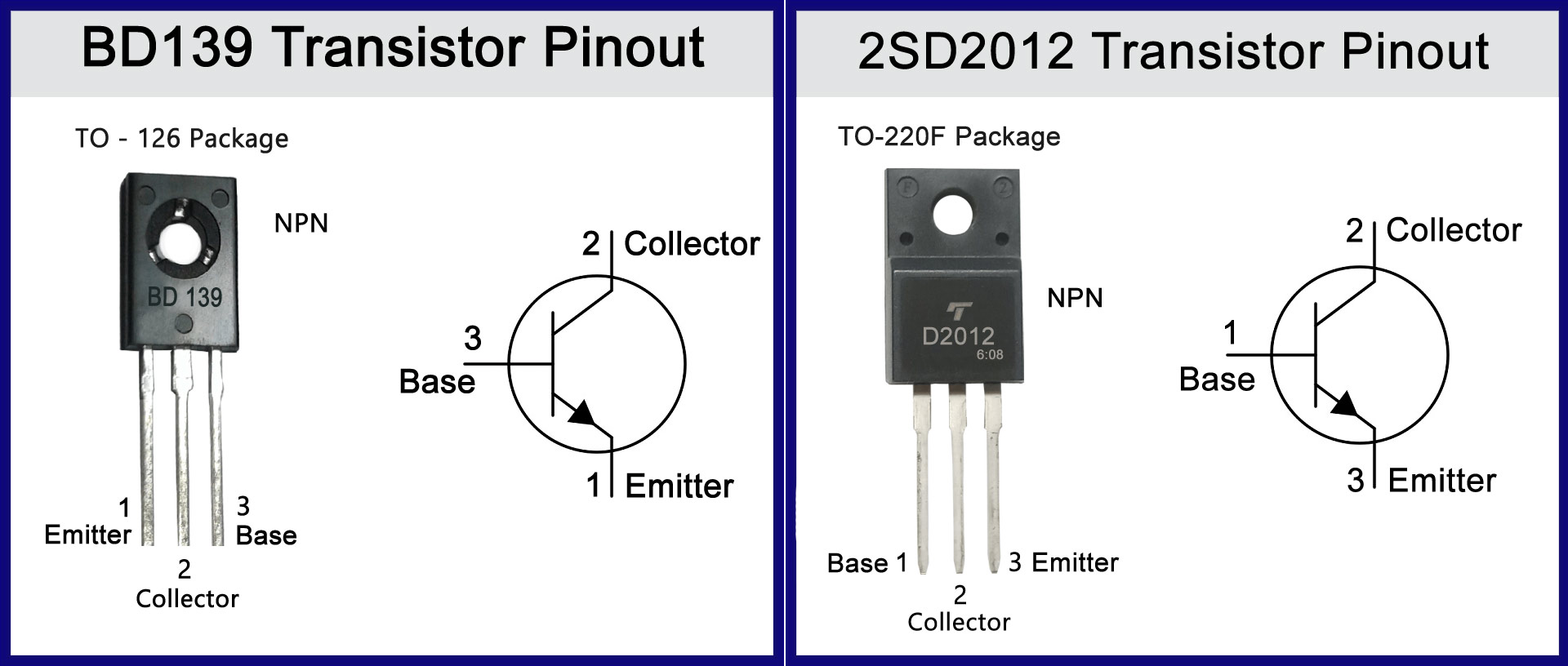

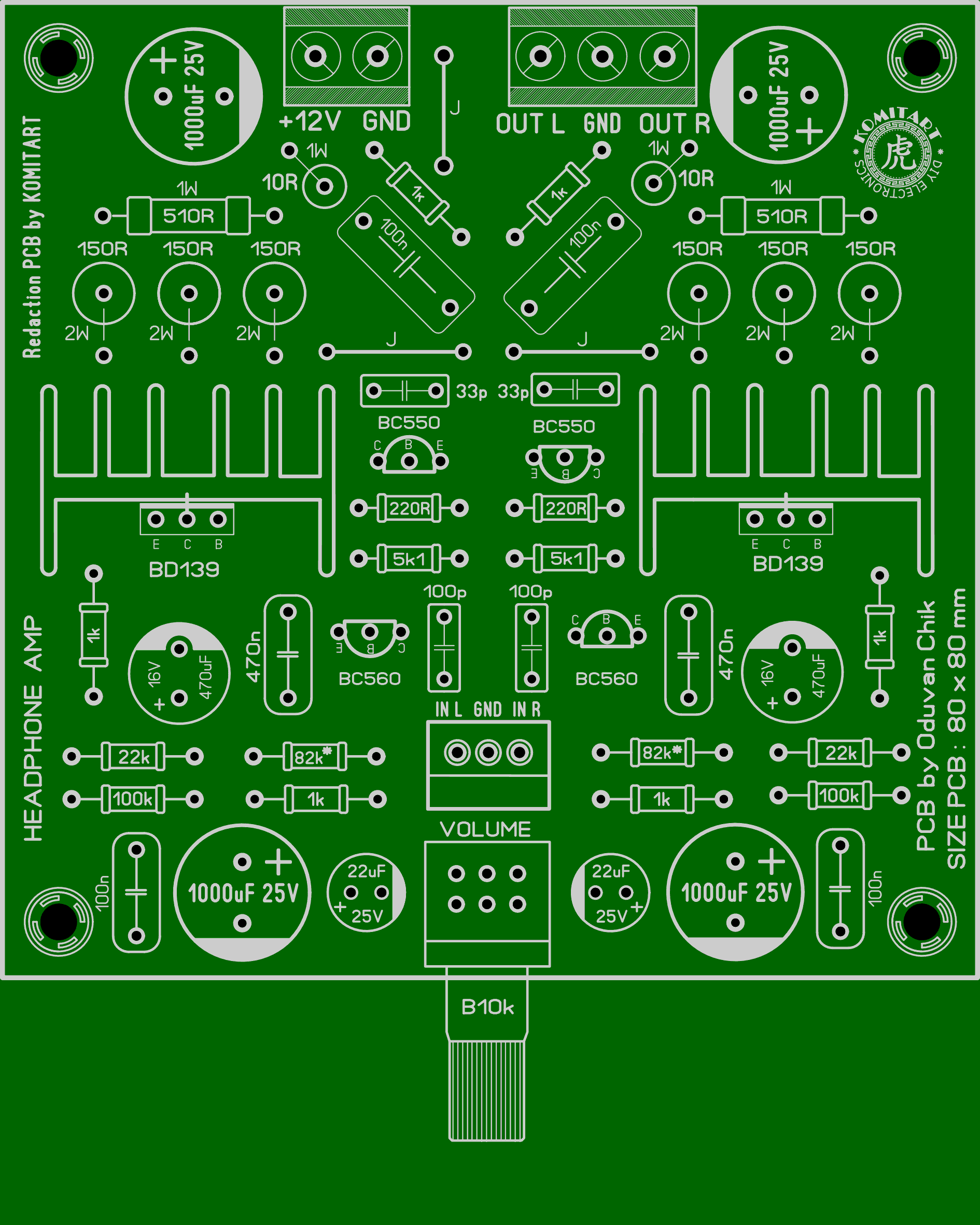

Простой усилитель для наушников на 3 транзисторах.  Приветствую, друзья. Наш друг Сергей (Oduvan Chik) поделился со мной ещё одним проектом простого усилителя для наушников на трёх транзисторах, который он собрал с довольно не плохим результатом в плане звучания. Предыдущая версия похожего ушника находится в статье по ссылке ниже: Сразу хочу сказать, что ноги у представленного в этой статье проекта растут с безвременно ушедшего форума tehnari, материал по данному усилителю выкладывал пользователь с ником Focus016, и в связи с тем, что форум канул в Лету, я решил возродить данный проект, и написать небольшую статью, может быть этот материал окажется кому то полезным. И так, принципиальная схема усилителя для наушников:  Как писал Focus016 на страницах форума - Собирал я его несколько раз, и звук его меня реально очень радовал. Отлично работает на изодинамику. В паузе полная тишина! Никакого шума . Собирается он легко, из настроек только надо выставить половину питания. Детали нужно применять хорошего качества. Вообщем всё как всегда. Транзисторы на выход я в этот раз поставил D2012 Тошиба, ну а мы в схеме видим VT3 обозначенный как BD139, с которым схема так же прекрасно работает. Как я уже написал выше, проект печатной платы выполнил Сергей (Oduvan Chik), я лишь внёс небольшие коррективы, эти сведения отображены в слое шелкографии. Питание схемы однополярное 12V. Плата односторонняя, размер 80 x 80 mm, компоновка элементов на плате такая:  Список элементов для двух каналов: -(составлен согласно нумерации в принципиальной схеме) VT1 - 2SA970 (BC560) - 2 шт. - VT2 - BC550C - 2 шт. - VT3 - BD139 TO-126 (2SD2012 TO-220) - 2 шт. - R1 - переменный резистор B10k сдвоенный - 1 шт. - R2, R8, R13 - 1k / 0,25W - 6 шт. - R3 - 100k / 0,25W - 2 шт. - R4 - 82k * / 0,25W - 2 шт. (устанавливает половину питания на эмиттере VT3) - R5 - 5k1 / 0,25W - 2 шт. - R7 - 220R / 0,25W - 2 шт. - R9 - 510R / 1W - 2 шт. - R10 - 22k / 0,25W - 2 шт. - R11 - 150R / 2W - 6 шт. (посхеме 47R - составлен из трёх 150R в параллель для увеличения мощности) - R12 - 10R / 1W - 2 шт. - C1 - 22uF / 25V электролит - 2 шт. - C2 - 100pF / 50V - 2 шт. - C3 - 470uF / 16V электролит - 2 шт. - C4 - 470nF / 50V - 2 шт. - C5 - 33pF / 50V - 2 шт. - C6, C7 - 1000uF / 25V электролит - 4 шт. - C8 - 100nF / 100V - 2 шт. - C9 - 100nF / 50V - 2 шт. Обращаю внимание, плата не содержит элементы блока питания, а так же делаю акцент на взаимозаменяемости транзисторов VT3, плата разведена под BD139, но если использовать, например, 2SD2012, то плату переделывать не нужно, просто следует развернуть последний на 180 градусов, так как расположение выводов у них зеркальное, смотрите картинку ниже:  Удачного повторения. Размер архива - 1,4 Mb.
