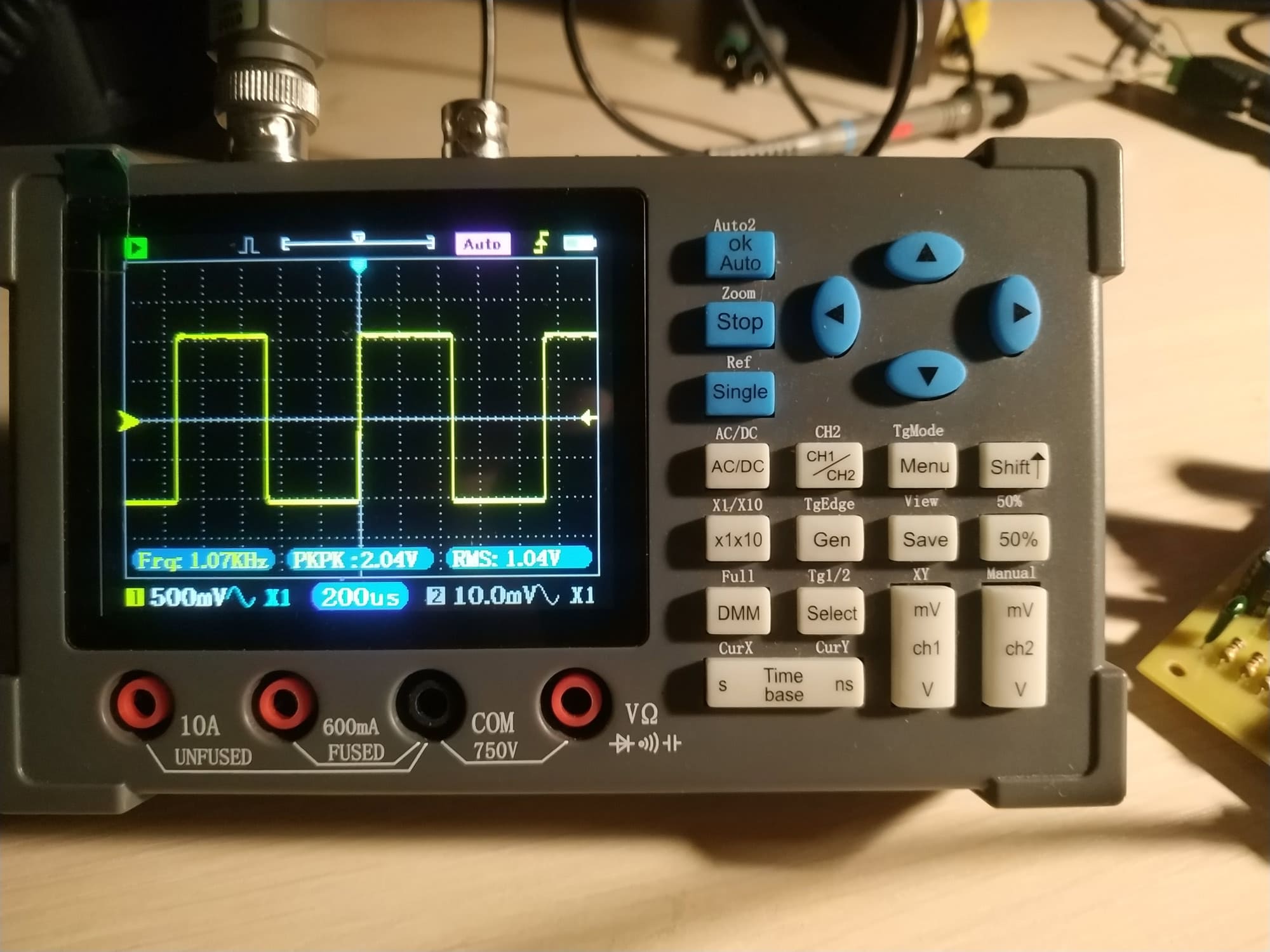

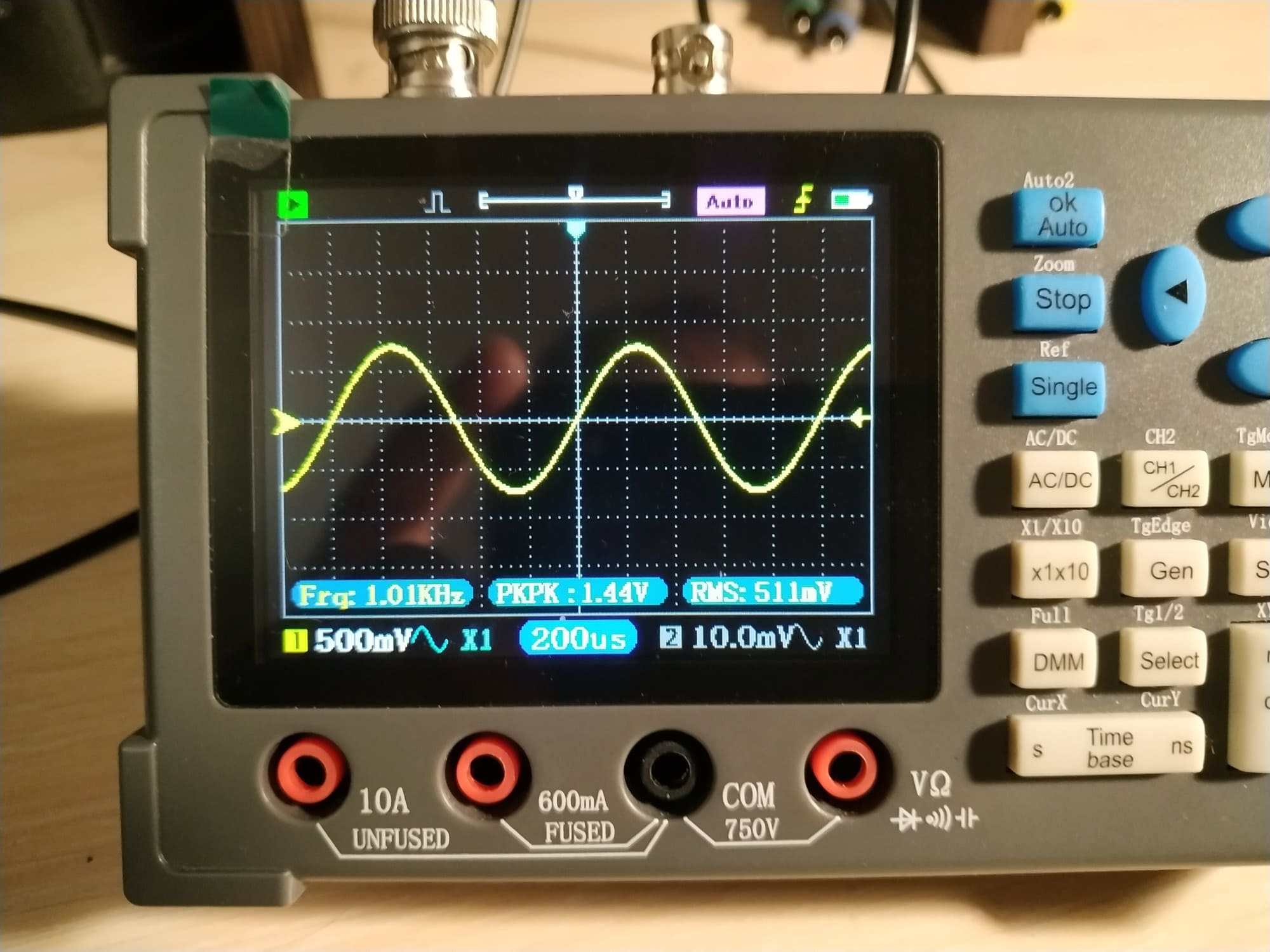

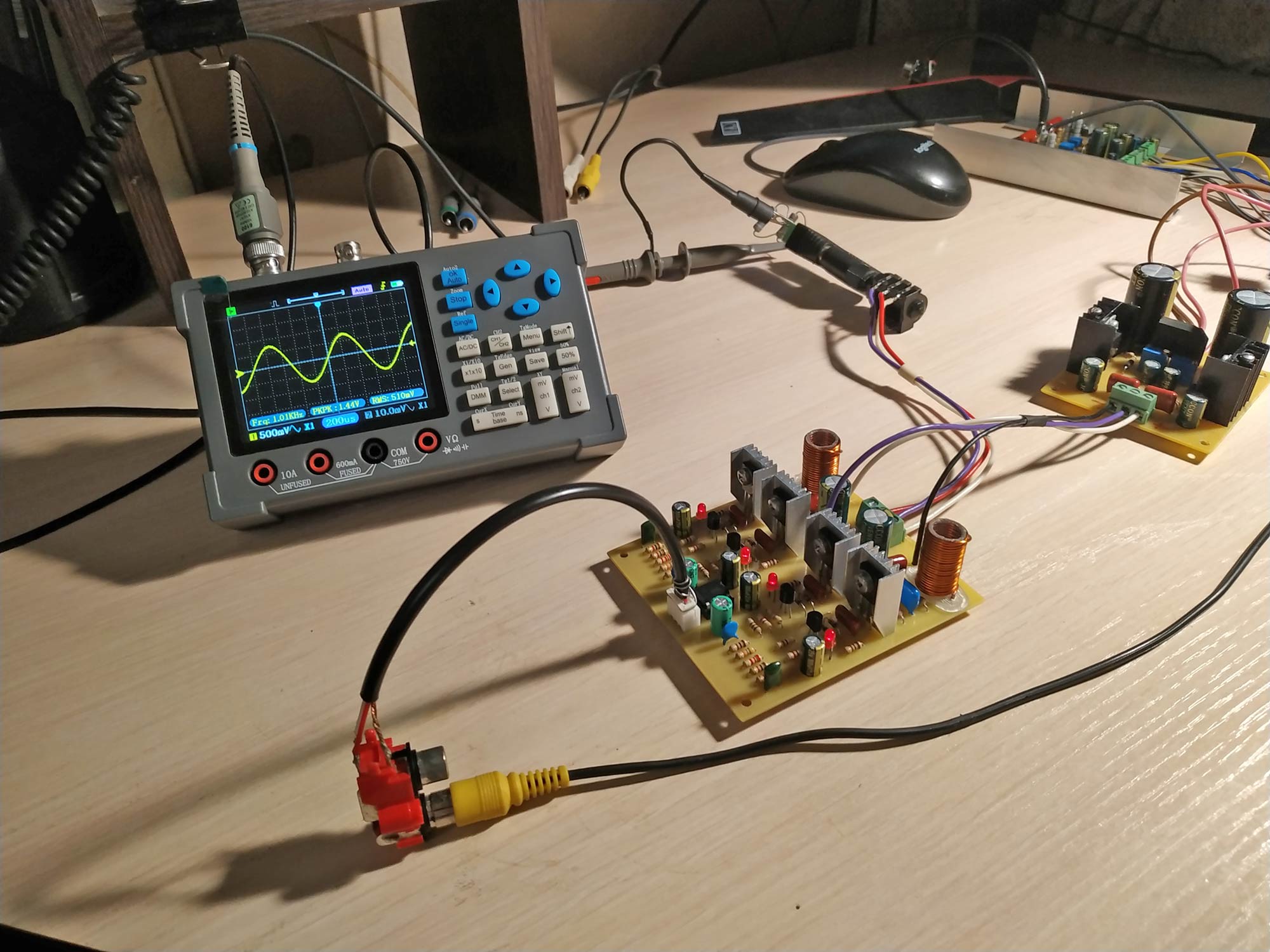

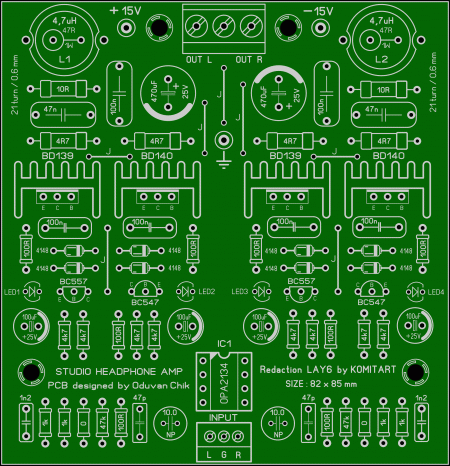

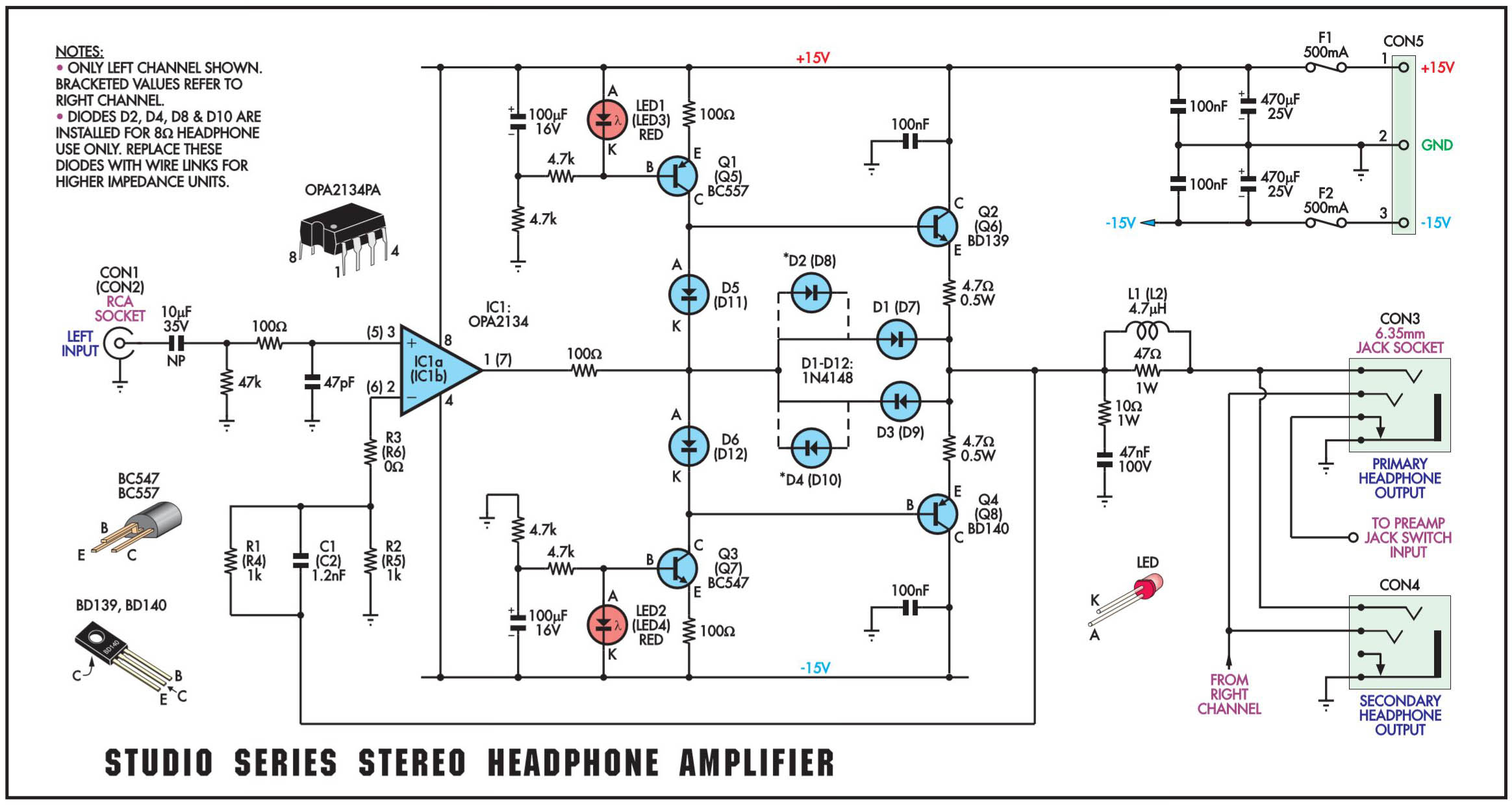

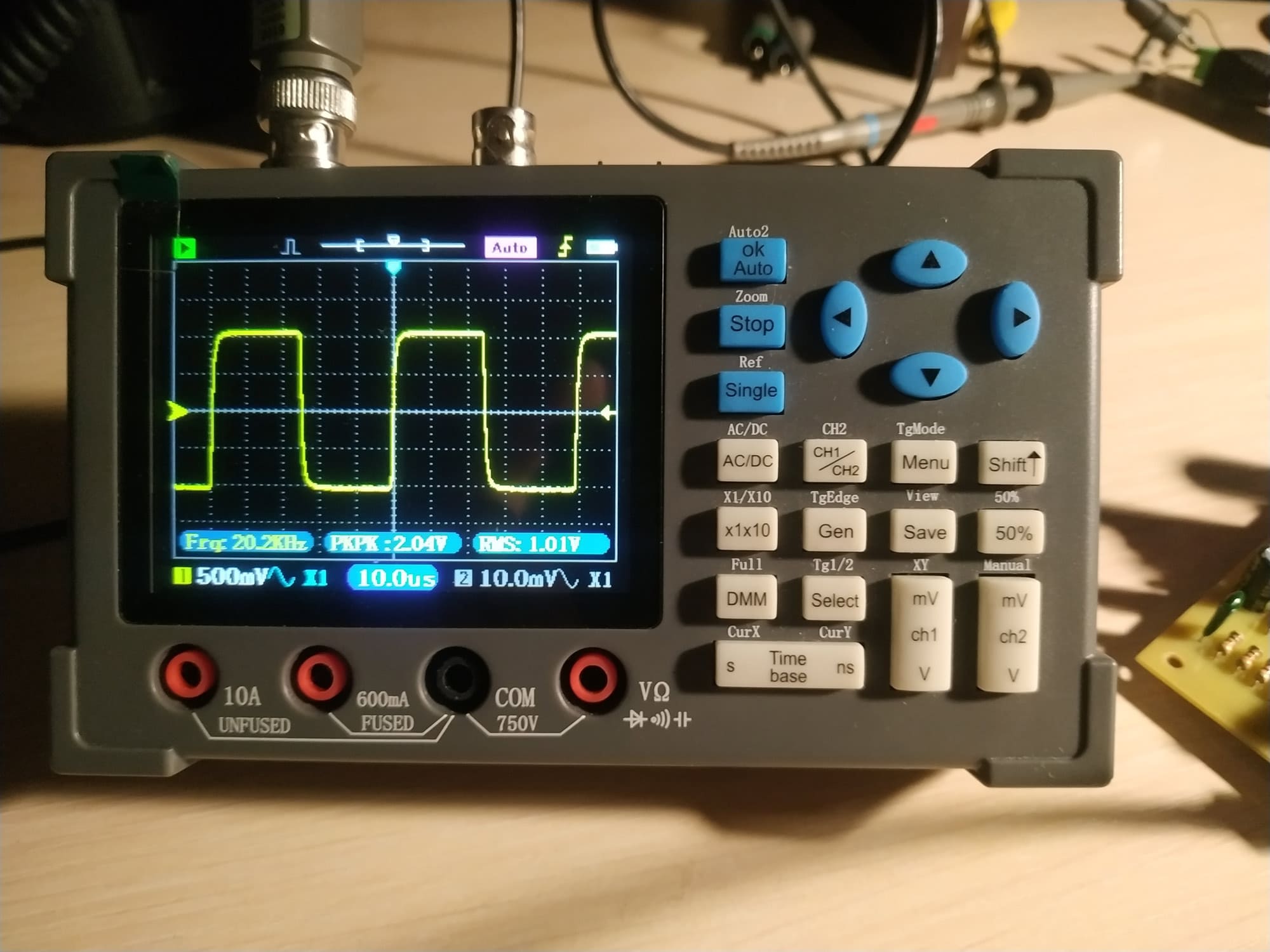

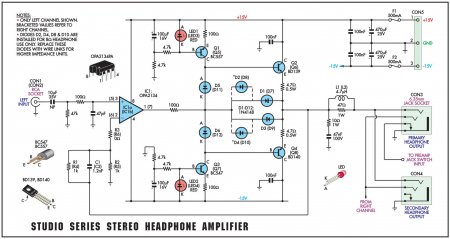

Studio series headphone amplifier NEW PCB.  Приветствую, друзья. Так уж получилось, что у нас уже выходила пара статей по данному проекту, ссылки на эти статьи ниже: В связи с тем, что данный усилитель отмечен высокой повторяемостью и отличным звучанием, мы решили сделать свой вариант печатной платы с гораздо меньшими габаритами. Напомню принципиальную схему:  Что нам пишут друзья - Никаких заморочек, сборка без танцев с бубном, звук хорош, как и хвалили в комментариях и на некоторых сторонних форумах, по верхам и низам всего хватает, включается и выключается практически бесшумно. Потребление одного канала 95 mA, второго точь в точь 95 mA, всё ровно. Радиаторы горячие, но не критично. Максимальная мощность на нагрузку 32 R — 780 mW получилось. R3 и R6 — 2,2k поставил. Сигнал от внешней звуковой карты брал, компом и регулирую громкость. Плата односторонняя, новый размер 82 x 85 mm, компоновка элементов на плате стала такая:  Данная плата опробована в железе, ниже показаны некоторые замеры:     Список элементов Studio series headphone amplifier NEW PCB: - IC1 - OPA2134 - 1 шт. - Q1, Q5 - BC557 - 2 шт. - Q2, Q6 - BD139 - 2 шт. - Q3, Q7 - BC547 - 2 шт. - Q4, Q8 - BD140 - 2 шт. - D1 ... D4, D7...D10 - 1N4148 - 8 шт. - D5, D6, D11, D12 - Светодиоды 5mm красные - 4 шт. - 47k/0,25W - 2 шт. - 100R/0,25W - 8 шт. - 1k/0,25W - 4 шт. - 4k7/0,25W - 8 шт. - 4R7/0,5W - 4 шт. - 10R/1W - 2 шт. - 47R/1W - 2 шт. - 10uF/35V NP - 2 шт. - 1n2/50V MKT polyester - 2 шт. - 47pF керамика - 2 шт. - 100uF/16V - 4 шт. - 470uF/25V - 2 шт. - 100n/50V MKT polyester - 6 шт. - 47n/100V polyester - 2 шт. - Радиаторы для выходных транзисторов - 4 шт. - Панелька 8 Pin для IC1 - 1 шт. - L1, L2 - Катушки 4,7uH (21 виток провода диаметром 0,6 mm на оправку диаметром 10 mm) - 2 шт. В архиве : Оригинальная статья из журнала "Everyday Practical Electronics. March 2008", принципиальная схема, печатная плата LAY6 формата, сопутствующие фото и изображения. Удачного повторения. Размер архива - 5,1 Mb.
