11-12-2022, 18:12




TDA2040 MONO amplifier module.

TDA2040 MONO amplifier Komitart projectTDA2040 MONO amplifier Komitart project


Приветствую, друзья. Ниже представлен материал для сборки усилителя 20W на микросхеме TDA2040. Принципиальная схема, по которой у нас нарисована печатная плата, соответствует варианту из DATASHEET:

TDA2040 MONO amplifier schematicTDA2040 MONO amplifier schematic

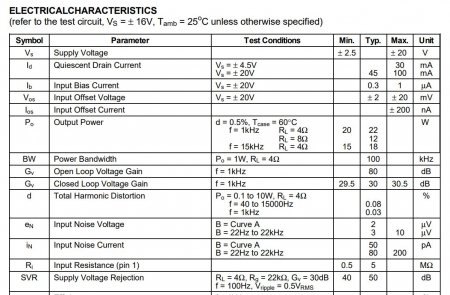

Полностью характеристики TDA2040 переписывать я думаю не стоит, но, все же ниже я приведу фрагмент таблицы из заводского описания:

TDA2040 характеристикиTDA2040 характеристики


Как вы уже поняли, питание у нас однополярное, вместо полярного входного конденсатора на плате стоит неполярная пленка. При сборке обращайте внимание на максимальное допустимое напряжение для тех емкостей, которые вы впаиваете в плату, ну а максимальное допустимое напряжение для самой микросхемы TDA2040 указано в таблице выше.

Плата модуля усилителя выполнена на одностороннем фольгированном стеклотекстолите, размер составляет 54 x 35 mm. Для стерео версии придется собрать две таких платы. Внешний вид лейки такой:


TDA2040 amplifier MONO module Komitart LAY6 fotoTDA2040 amplifier MONO module Komitart LAY6 foto


Список элементов для сборки одного модуля:

- DA1 - TDA2040 - 1 шт.
- R1, R2, R5 - 22k / 0,25W - 3 шт.
- R3 - 20k / 0,25W - 1 шт.
- R4 - 680R / 0,25W - 1 шт.
- R6 - 4R7 / 2W - 1 шт.
- C1 - 2,2uF/50V неполярный пленочный - 1 шт.
- C2, C3 - 22uF/35V электролит - 2 шт.
- C4 - 220uF/35V электролит - 1 шт.
- C5, C6 - 100nF/63V - 2 шт.
- C7 - 2200uF/35V электролит - 1 шт.
- Клеммная колодка 2 Pin 5.08 mm - 3 шт.

Удачного повторения. Размер архива - 2,2 Mb.
