TDA7379 or TDA7377 Amplifier.

TDA7379_TDA7377 Amplifier Komitart projectTDA7379_TDA7377 Amplifier Komitart project


Приветствую, друзья. Печатная плата, которую я привожу в этой статье, предназначена для сборки усилителя, мозгом которого является микросхема TDA7379. Вместо неё можно применить TDA7377, согласно описаний эти микросхемы имеют одинаковую распиновку, но всё-таки у них есть небольшие отличия, малость отличаются напряжения питания и, соответственно, мощность усилителя. TDA7379 - это усилитель класса "AB", корпус Multiwatt15, имеет 4 канала усиления, может работать как на 4 выхода (Quad), так и в конфигурации двойного моста (Double Bridge), способы подключения показаны на рисунке ниже:

TDA7379-способы-подключенияTDA7379-способы-подключения

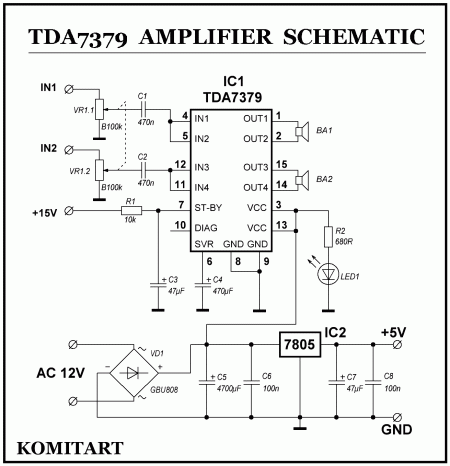

Я думаю нет необходимости расписывать технические характеристики этих микросхем, если вы решили собрать усилитель на одной из этих TDA, значит вы уже в курсе какое питание нужно подать, и сколько Ватт при этом поимеете на выходе, ну а для тех кто не в курсе, я в архив положу описания производителя (DATASHEET) на обе эти микросхемы. Ниже показана принципиальная схема:

TDA7379 Amplifier schematicTDA7379 Amplifier schematic


Лейку рисовал по фотографиям платы заводского производства. На этой же плате организовано питание +5 Вольт, для каких целей автор его использовал я не в курсе, ну раз уж стоит стабилизатор 7805 - пусть так и будет. В оригинале плата двухслойная, но на верхнем слое дорожек сделаны только несколько перемычек, их можно сделать проводом, а плату изготовить в одностороннем варианте, для ЛУТа зеркалить не нужно. Внешний вид компановки платы такой:

TDA7379 Amplifier Komitart LAY6 fotoTDA7379 Amplifier Komitart LAY6 foto


Список элементов:

- IC1 - TDA7379 (TDA7377) - 1 шт.
- IC2 - стабилизатор 7805 - 1 шт.
- VD1 - диодный мост GBU808 - 1 шт.
- LED1 - светодиод 5 mm - 1 шт.
- VR1 - переменный резистор B100k - 1 шт.
- R1 - 10k / 0,25W - 1 шт.
- R2 - 680R / 0,25W - 1 шт.
- C1, C2 - 470nF - 2 шт.
- C3, C7 - 47uF / 25V электролит - 2 шт.
- C4 - 470uF / 25V электролит - 1 шт.
- C5 - 4700uF / 25V электролит - 1 шт.
- C6, C8 - 100nF / 50V - 2 шт.
- Клеммник 2 Pin 5 mm - 3 шт.
- Клеммник 2 Pin 2,54 mm - 1 шт.
- Клеммник 3 Pin 2,54 mm - 1 шт.

Обращаю внимание, одна из перемычек находится под конденсатором 470nF, не забудьте установить её до впайки этого конденсатора. Перемычки обозначены на слое шелкографии буквой "J".

Удачной сборки. Размер архива - 2,3 Mb.
