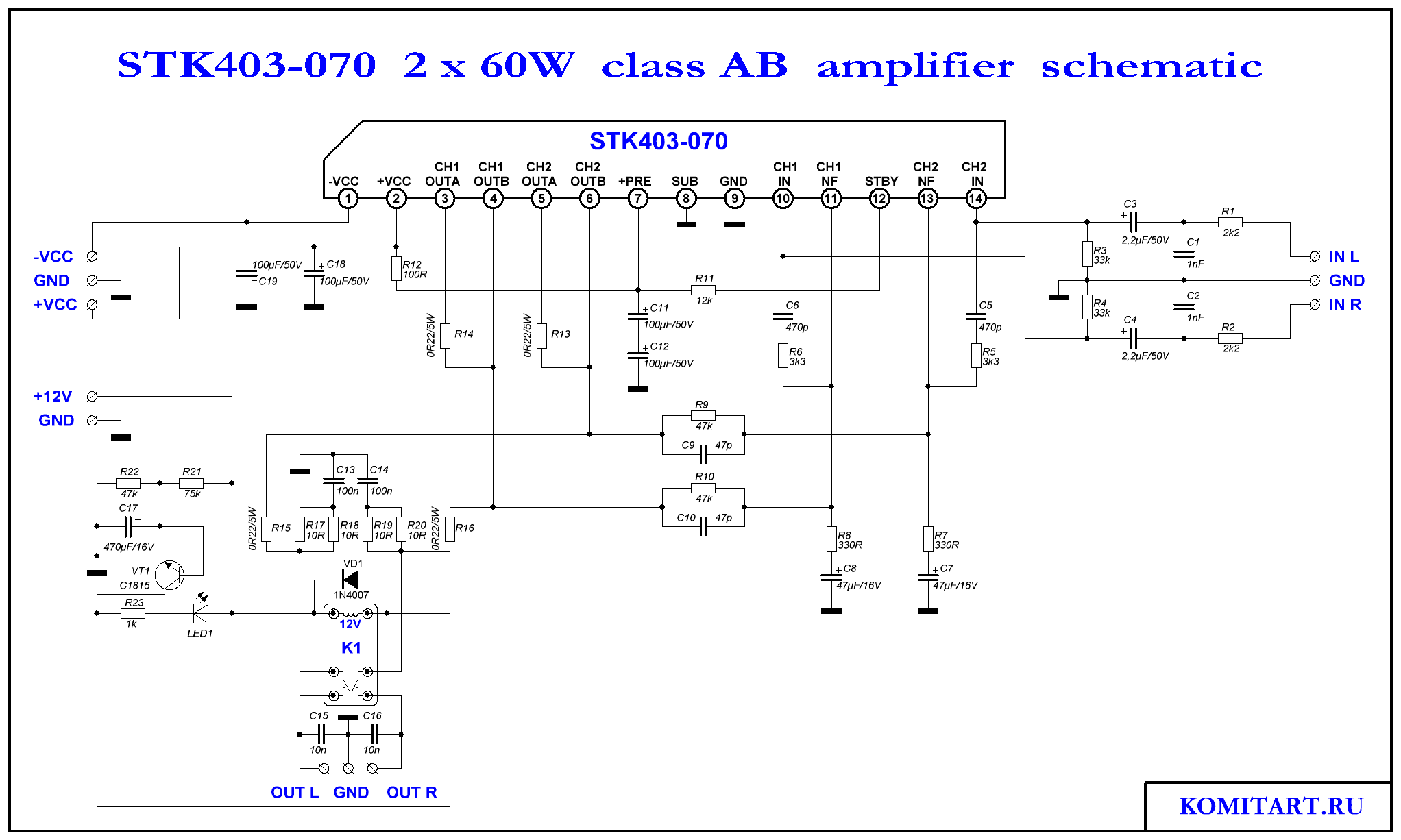

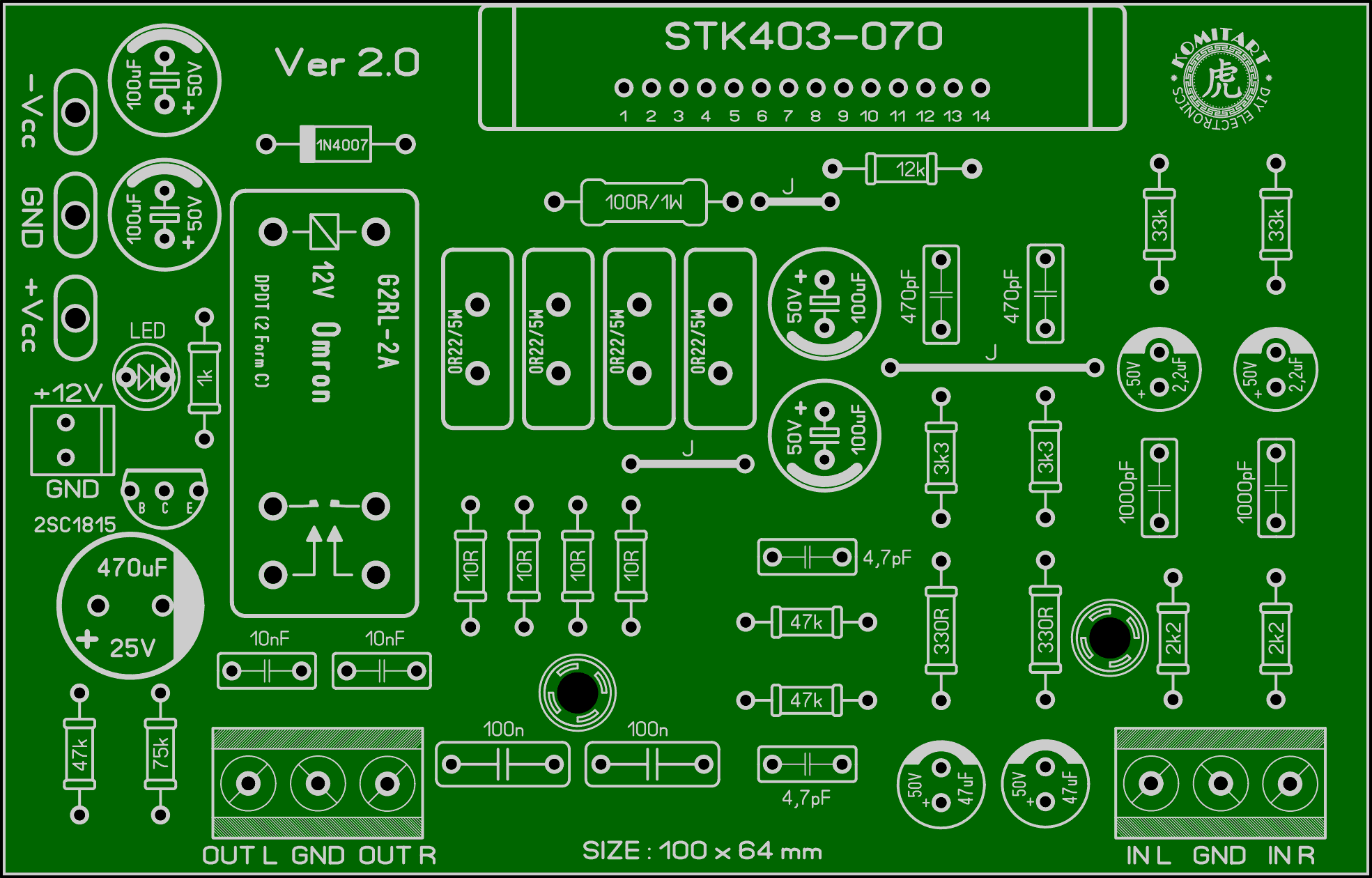

STK403-070 amplifier 2 x 60W.  Приветствую, друзья. Долго пытался найти нормальный даташит на микросхему STK403-070, но так ничего и не нашел, в сети лишь на некоторых сайтах есть кусок схемы от неизвестного музыкального центра, то ли это LG, то ли SAMSUNG, обычно у этих производителей в качестве усилителей мощности применялась эта STK-шка. Кусок этой принципиальной схемы приведен ниже:  Эпопея с этим проектом началась после того, как один из наших друзей попросил меня сваять плату LAY6 формата для усилителя на STK403-070, и от вышеприведенной схемы было отсечено всё лишнее, осталась только сама микросхема с минимальным объвесом, и реле задержки подключения акустики к выходу усилителя на время переходных процессов при включении питания. В общем, после препарации схема стала выглядеть так:  Плата в этом проекте односторонняя, размер вписался в 100 mm по длинной стороне, и составил 100 x 64 mm. Чужих заслуг себе не присваиваю, данная конфигурация печатной платы мне встретилась в одном из видеороликов, поэтому лейку делал опираясь на скриншоты стоп-кадров.LAY6 выглядит следующим образом:  Список элементов: - IC1 - STK403-070 - 1 шт. - VT1 - C1815 (NPN) - 1 шт. - VD1 - 1N4007 - 1 шт. - LED1 - светодиод 5 mm - 1 шт. - R1, R2 - 2k2/0,25W - 2 шт. - R3, R4 - 33k/0,25W - 2 шт. - R5, R6 - 3k3/0,25W - 2 шт. - R7, R8 - 330R/0,25W - 2 шт. - R9, R10, R22 - 47k/0,25W - 3 шт. - R11 - 12k/0,25W - 1 шт. - R12 - 100R/1W - 1 шт. - R13, R14, R15, R16 - 0R22/5W - 4 шт. - R17, R18, R19, R20 - 10R/0,25W - 4 шт. - R21 - 75k/0,25W - 1 шт. - R23 - 1k/0,25W - 1 шт. - C1, C2 - 1000pF (1nF) - 2 шт. - C3, C4 - 2,2uF/50V электролит - 2 шт. - C5, C6 - 470pF (471) - 2 шт. - C7, C8 - 47uF/16V (25V) электролит - 2 шт. - C9, C10 - 47pF/50V - 2 шт. - C11, C12, C18, C19 - 100uF/50V электролит - 4 шт. - C13, C14 - 100nF/50V (104) - 2 шт. - C15, C16 - 10nF/50V (103) - 2 шт. - C17 - 470uF/16V электролит - 1 шт. - Клеммник 3 Pin 5 mm (Input, Output) - 2 шт. - Разъем 2 Pin 2,54 mm (+12V fo relay) - 1 шт. - Реле 12V - 1 шт.  В архиве принципиальные схемы, файл платы LAY6 формата имеет две вкладки под два типа реле (PCI-212DM и OMRON), сопутствующие изображения. Удачной сборки. Размер архива - 3,2 Mb.
