10-03-2021, 14:52




Усилитель мощностью 18 Вт на TDA2030A.

TDA2030 Amplifier KOMITART ProjectTDA2030 Amplifier KOMITART Project


Приветствую, друзья. Нашлась статья, в которой отсутствовала печатная плата на усилитель, построенный на микросхеме TDA2030 с однополярным питанием, решил исправить этот недочет, принципиальная схема, по которой собран этот УНЧ, показана на рисунке ниже:

tda2030-Schematictda2030-Schematic

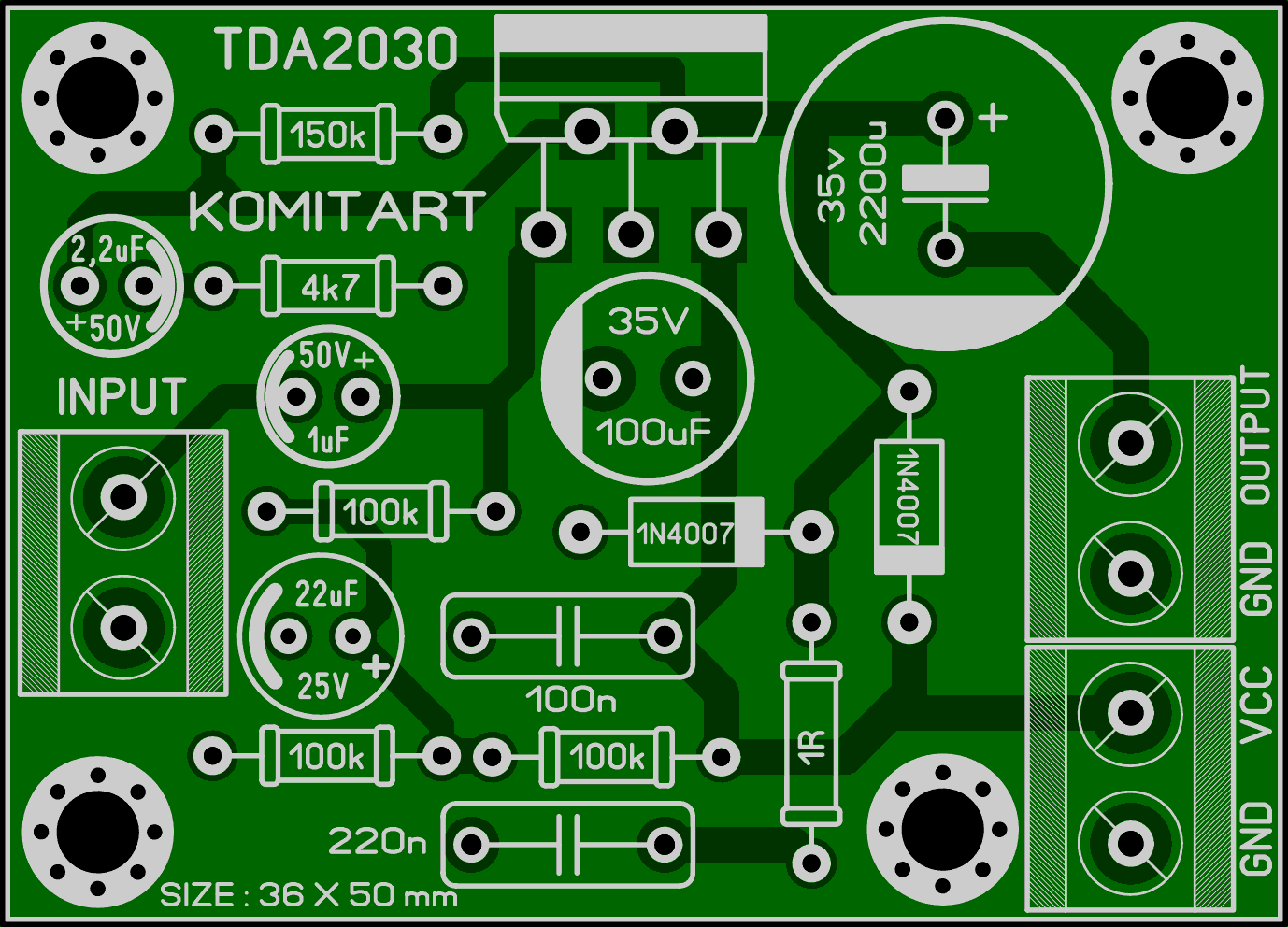

Лейки плат нарисовал два варианта, это одноканальная версия, и на два канала. Оба варианта изготавливаются на одностороннем фольгированной стеклотекстолите, размеры 36 x 50 mm и 36 x 95 mm соответственно. Вид плат LAY6 формата следующий:

TDA2030 AMP KOMITART LAY6 FOTOTDA2030 AMP KOMITART LAY6 FOTO

TDA2030 AMP 2 channels KOMITART LAY6 FOTOTDA2030 AMP 2 channels KOMITART LAY6 FOTO


Список элементов схемы усилителя для одного канала:

- TDA2030 - 1 шт.
- 1N4001 (1N4007) - 2 шт.
- 100k/0,25W - 3 шт.
- 150k/0,25W - 1 шт.
- 1uF/50V электролит - 1 шт.
- 2,2uF/50V электролит - 1 шт.
- 22uF/25V электролит - 1 шт.
- 100uF/35V электролит - 1 шт.
- 100nF/63V - 1 шт.
- 220nF/100V - 1 шт.
- 2200uF/35V электролит - 1 шт.
- Клеммник 2 Pin 5 mm - 3 шт.

В архиве принципиальная схема, файл LAY6 с печатными платами, datasheet TDA2030. Удачного повторения. Размер архива - 0,7 Mb.
