12 LED level indicator with К1003ПП1.

12 LED level indicator with К1003ПП1 komitart project12 LED level indicator with К1003ПП1 komitart project


Приветствую, друзья. Один из наших друзей подкинул мне идею сделать статью по 12-ти разрядному светодиодному индикатору уровня сигнала на нашей отечественной микросхеме К1003ПП1, её импортными аналогами являются UL1890N (Unitra), UAA180 (Telefunken, SIEMENS) и А277D. Собирать будем по типовой схеме:

К1003ПП1 типовая схема включенияК1003ПП1 типовая схема включения

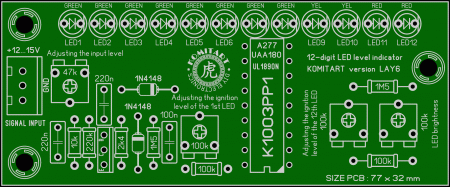

Особо объяснять тут нечего, на плате всё что можно подписал, должно быть интуитивно понятно. Плата индикатора односторонняя, размер 77 x 32 mm, слой шелкографии в формате LAY6 выглядит так:

12-digit LED level indicator Komitart LAY6 photo12-digit LED level indicator Komitart LAY6 photo


Список элементов :

- IC1 - К1003ПП1 (UL1890N, UAA180, А277D) - 1 шт.
- VT1 - КТ315 - 1 шт.
- VD1, VD2 - 1N4148 - 2 шт.
- LED1...LED12 - светодиод 5 mm (3 mm) - 12 шт.

- R1 - 10k / 0,25W - 1 шт.
- R2 - 220k / 0,25W - 1 шт.
- R3 - 2k4 / 0,25W - 1 шт.
- R4, R5 - 1M5 / 0,25W - 2 шт.
- R6, R8, R10 - TrimPot 100k - 3 шт.
- R7, R9 - 100k / 0,25W - 2 шт.

- C1, C2 - 220n/50V - 2 шт.
- C3 - 100n/50V - 1 шт.
- Разъем 3 Pin 2,54 mm - 1 шт.


Удачной сборки. Размер архива - 1,9 Mb.
