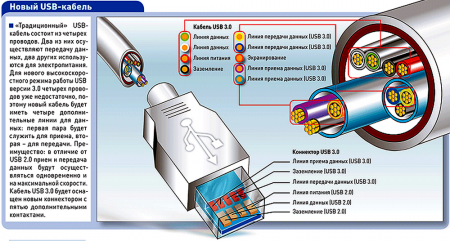

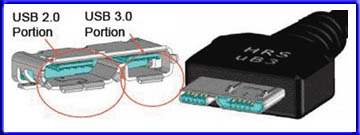

Высокоскоростной интерфейс USB 3.0 Кабели, разъемы, распайка.  В ноябре 2009 года вышел высокоскоростной стандарт USB 3.0 rev.1, разработкой которого занимались ведущие компании-производители компьютерной техники, это Hewlett-Packard Company, Intel Corporation, Microsoft Corporation, NEC Corporation, ST-NXP Wireless и Texas Instruments. А с 2010 года начался массовый выпуск устройств с этим интерфейсом. По сравнению с предыдущим стандартом USB 2.0 у “Трешки” максимальная скорость передачи данных возросла до 5 Гбит/с (режим SuperSpeed), а это в 10 раз выше его предшественника. И даже если реальная скорость будет чуток меньше заявленного максимума, любому из периферийных устройств этого будет даже слишком… Стандарт USB 3.0 предусматривает двунаправленную передачу данных, при этом используются разные витые пары в кабеле. Соответственно и контактов в разъемах стало гораздо больше. Остановимся немного на кабеле USB 3.0, смотрим изображение ниже:  Назначение витых пар следующее: ● Первая пара - для приема данных; ● Вторая пара - для передачи данных; ● Третья пара – для питания; ● Четвертая пара - для совместимости со стандартом USB 2.0 (прием-передача данных в режиме USB 2.0 (Hi-Speed, Full-Speed и Low-Speed).) В кабеле USB 3.0 есть еще одна “земля” – GND_DRAIN – это оплетка двух витых пар, а разъемы имеют 9 контактов минимум. К контакту GND_DRAIN и подключаются оплетки. Напряжение питания осталось прежнее - +5 Вольт. Пара слов о совместимости. Спецификация USB 3.0 кроме режима SuperSpeed поддерживает и все остальные (Hi-Speed, Full-Speed, Low-Speed), и разъемы USB 3.0 полностью совместимы с 2.0, поэтому всю периферию с USB 2.0 можно без проблем подключать к разъемам USB 3.0, “трешку” в “двушку” воткнуть не получится. Типы разъемов USB 3.0 и их распайка. Типы разъемов USB 3.0: ● USB 3.0 Тип А ● USB 3.0 Тип В ● USB 3.0 Powered-B ● USB 3.0 Micro-A (только штепсельный вариант) ● USB 3.0 Micro-B ● USB 3.0 Micro-AB (только гнездовой вариант) Разъемы USB 3.0 тип А.  Размеры и нумерация контактов USB 3.0 – A указаны на следующем рисунке:  Назначение контактов USB 3.0 тип А указано в таблице:  В гнездо USB 3.0 типа А можно вставлять штепсель USB 3.0 типа А и штепсель USB 2.0 типа А; В гнездо USB 2.0 типа А можно вставлять штепсель USB 2.0 типа А и штепсель USB 3.0 типа А. Разъемы USB 3.0 тип В. Применяются для подключения к ПК стационарной периферии (принтеров, МФУ, внешних дисковых накопителей).  Размеры и нумерация контактов USB 3.0 – B указаны на следующем рисунке:  Назначение контактов USB 3.0 тип B указано в таблице:  В гнездо USB 3.0 типа В можно вставлять штепсель USB 3.0 типа В и штепсель USB 2.0 типа В; В гнездо USB 2.0 типа В можно вставлять только штепсель USB 2.0 типа В, штепсель USB 3.0 типа В в него ставить невозможно. Разъем USB 3.0 Powered-B. [center]  Размеры и нумерация контактов USB 3.0 Powered-B указаны на следующем рисунке:  Назначение контактов USB 3.0 Powered-B указано в таблице:  USB 3.0 Powered-B полностью совместим с USB 3.0 тип В, но отличается от последнего тем, что содержит пару дополнительных контактов питания (контакты 10 и 11) DPWR и DGND, а так же в кабеле на 2 жилы больше. Разъем гнезда USB 3.0 Powered-B абсолютно универсален для коннекторов USB 3.0 Powered-B, USB 3.0, USB 2.0. Два дополнительных контакта способны обеспечить питание периферийному устройству с током до 1000 мА. Если же рассматривать случай с подключением к хабу или, допустим, к хосту, то в данном случае контакты 10 и 11 не используются. Разъем USB 3.0 Micro-B. Разъемами USB 3.0 Micro-B снабжаются портативные устройства типа мобильных телефонов, коммуникаторов, камер, MP4/MP4, и других гаджетов, они имеют полную совместимость с USB 2.0 Micro-B, то есть в гнездо USB 3.0 Micro-B можно вставлять штепсель и USB 3.0 Micro-B и USB 2.0 Micro-B. Ну и как вы понимаете, в гнездо USB 2.0 Micro-B “Трешку” уже будет вставить невозможно. Как вы можете видеть на следующей картинке, гнездо USB 3.0 Micro-B содержит в себе две конструктивные части, одна из них это 3.0, а другая относится к 2.0, в последнюю и вставляется штепсель “Двушки Micro-B”.  Контакты штепсельной вилки и их назначение показаны ниже. 4-й (ID Line) контакт предназначен для определения режима OTG.   Отличия разъемов USB 3.0 Micro-A от USB 3.0 Micro-B. Как видно на следующей картинке, размеры у Micro-A и Micro-B одинаковые. Разница заключается в форме разъема, поэтому штекер USB 3.0 Micro-A в гнездо Micro-B не вставится так как боковые края у гнезда срезаны.  Разъем USB 3.0 Micro-АB. Как уже было сказано, разъем USB 3.0 Micro-AB выпускается в гнездовом варианте. Применяется он в устройствах, поддерживающих режим On The Go (OTG).  К гнезду USB 3.0 Micro-AB подходят штепсельные разъемы USB 3.0 Micro-A, USB 3.0 Micro-B, USB 2.0 Micro-A, USB 3.0 Micro-B. Распайка гнезда USB 3.0 Micro-AB:  Распиновка разъема USB 3.0 материнской платы для гнезд передней панели:
