13-03-2020, 18:05

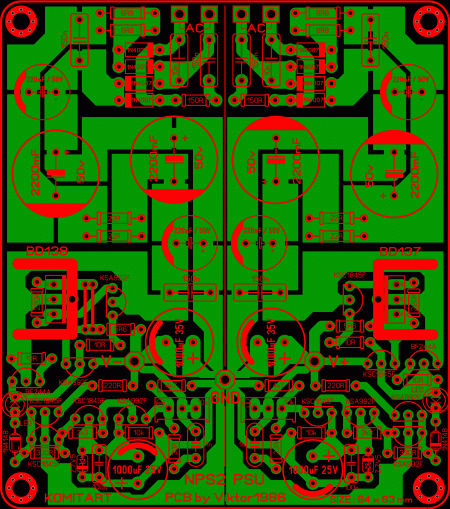

Блок питания предварительного усилителя SONY TA-E1.  И снова здравствуйте. Не так давно у нас выходила статья с материалами для повторения предварительного усилителя SONY TA-E1, ссылка на статью ниже: Данной статьей заинтересовался один из наших друзей сайта, и задал вопрос, какой блок питания применял автор проекта, поэтому я решил узнать эту информацию, как говорится, из первых уст непосредственно у автора. Ник автора - viktor1986 - его можно найти на форуме Diyaudio, адрес ветки форума по данному преампу найдете в текстовом файле в архиве. В переписке с Виктором я выяснил, что у него было несколько версий схем блока питания, это NPS1 и NPS2. Первый вариант изначально мне показался немного проще, поэтому мои вопросы касались только схемы NPS1. Принципиальная схема ниже:  Я не буду писать что-либо от себя, поэтому процитирую ответ Виктора как есть: NPS1 очень чувствителен к входному напряжению. Для выходного напряжения 22,5 В постоянного тока входное напряжение должно быть от 21 до 24 В переменного тока (в зависимости от сетевого напряжения) и стараться поддерживать напряжение от эмиттера до коллектора (+ В) Q1 в диапазоне от 5 до 10 В постоянного тока. Значение CCS составляет 65 мА и устанавливается с помощью R11, R12, R13. Если вы умножите 65 мА на 5 В (напряжение эмиттер-коллектор Q1), вы получите 325 мВт. Разделите это на 3 (3 транзистора) и это примерно 100 мВт для каждого транзистора. Если у вас более высокая разница напряжений, скажем, 10 В постоянного тока, то рассеивание для каждого транзистора (Q1, Q2, Q3) составляет около 200 мВт. Я долго разглядывал схему NPS1 и понял, что скорее всего я не стал бы собирать этот вариант блока питания, поэтому перешел к рассмотрению варианта NPS2. Принципиальная схема такая:  К этому варианту блока питания я решил нарисовать плату в формате LAY6 по предоставленным исходникам (картинкам), преобразованным в формат PDF, которыми поделился автор. Вид платы такой:   Список элементов схемы NPS2 PSU: Транзисторы: - Q1, Q2 - BF244A - 2 шт. - Q3, Q5, Q8, Q10, Q13, Q16 - KSA992F - 6 шт. - Q4, Q6, Q7, Q9, Q14, Q15 - KSC1845F - 6 шт. - Q11 - BD137-16 - 1 шт. - Q12 - BD138-16 - 1 шт. Диоды, стабилитроны: - D1, D2, D3, D4, D5, D6, D7, D8 - 1N4007 - 8 шт. - D9, D11 - LED - светодиод 5 mm - 2 шт. - D10, D12 - 1N4148 - 2 шт. - DZ1, DZ2 - BZX55C - стабилитрон на 7,5V - 2 шт. Резисторы: - R1, R2 - 150R - 2 шт. - R3, R4, R5, R6 - 6R8 / 0,5W - 4 шт. - R7, R8, R9, R10 - 22R / 0,5W - 4 шт. - R11, R12, R13, R14 - 10R - 4 шт. - R15, R16 - 330R - 2 шт. - R17, R18 - 3k3 - 2 шт. - R19, R20 - 10k - 2 шт. - R21, R22, R29, R30 - 220R - 4 шт. - R23, R24 - 33R - 2 шт. - R25, R26 - 4k7 - 2 шт. - R27, R28 - 5R6 / 0,5W - 2 шт. - RP1, RP2 - TrimPot - 10k - 2 шт. Конденсаторы: - C1, C2 - 10n (MKP10) - 2 шт. - C3, C4, C5, C6, C16, C17 - 150n (MKS4) - 6 шт. - C7, C8, C14, C15 - 220mF/50V (FM) - 4 шт. - C9, C10, C12, C13 - 2200mF/50V (FC) - 4 шт. - C18, C19 - 1000mF/25V (PW) - 2 шт. - C20, C21 - 1200mF/35V (FC) - 2 шт. - C22, C23 - 100n (MKS2) - 2 шт. - C24, C25 - 1n (FKP2) - 2 шт. Остальное: - Понижающий трансформатор с двумя вторичными обмотками по 24V AC каждая - 1 шт. Размер архива 2,33 Mb. Удачного повторения.
