16-02-2024, 14:55
Раздел: PREAMPLIFIERS




Evens audio The star tone control.

Evens audio The star tone control Komitart projectEvens audio The star tone control Komitart project


Приветствую, друзья. Не знаю сподвигнется ли кто собирать этот проект, но раз уж сделал печатную плату к нему, то, как говорится, пусть будет. В сети сведений по нему практически никаких нет, поэтому и статья будет довольно таки скупая на подробности, принципиальная схема того, что собрано на одной плате, разбита на 2 части, это блок питания, и собственно сам предусилитель с регулятором тембра, преамп полностью дискретный, темброблок обычный пассивный, так же на плате реализован релейный байпас. Обе принципиалки приведены ниже:

Schematic_Star_Tone preampSchematic_Star_Tone preamp

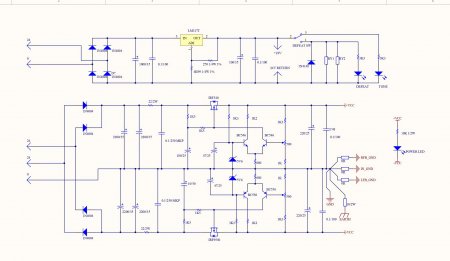

Schematic_PSU_Star_ToneSchematic_PSU_Star_Tone


Как видите, блок питания собран на полевиках, плата рассчитана на установку переменных резисторов ALPS, наличие аудиофильских емкостей на входе и выходе, в принципе ничего сверх естественного в этом проекте нет кроме габаритов печатной платы. Плата проекта односторонняя, размер 280 x 165 mm, лейка выглядит так:

Evens audio The star tone control Komitart LAY6 fotoEvens audio The star tone control Komitart LAY6 foto


Список элементов Evens audio The star tone control:

- Q1, Q2, Q3, Q4, Q5, Q6, Q7, Q8, Q11, Q13 - 2SC1845 (NPN) - 10 шт.
- Q9, Q10, Q12, Q14 - 2SA992 (PNP) - 4 шт.
- Q15, Q17 - 2SA916 (PNP) - 2 шт.
- Q16, Q18 - 2SC2316 (NPN) - 2 шт.
- D1, D2 - 1N4148 - 2 шт.
- R1, R2 - 1k / 0,25W - 2 шт.
- R3, R4 - сдвоенный переменный резистор ALPS 50k - 1 шт. (BALANCE)
- R5, R6 - сдвоенный переменный резистор ALPS 100kB - 1 шт. (VOLUME)
- R7, R8 - 220k / 0,25W - 2 шт.
- R9, R10 - 390k / 0,25W - 2 шт.
- R11, R12, R29, R30 - 47k / 0,25W - 4 шт.
- R13, R14, R22, R24, R39, R40, R41, R42, R53, R54, R65, R68 - 330R / 0,25W - 12 шт.
- R17, R19, R25, R27 - 3k3 / 0,25W - 4 шт.
- R18, R20, R26, R28 - 470R / 0,25W - 4 шт.
- R21, R23, R33, R34, R35, R36 - 2k2 / 0,25W - 6 шт.
- R31, R32 - 270k / 0,25W - 2 шт.
- R37, R38, R55, R58, R61, R63 - 15k / 0,25W - 6 шт.
- R47, R48 - сдвоенный переменный резистор ALPS 50kC - 1 шт. (TREBLE)
- R49, R51 - 1k2 / 0,25W - 2 шт.
- R50, R52 - 120R / 0,25W - 2 шт.
- R56, R59 - сдвоенный переменный резистор ALPS 100kC - 1 шт. (BASS)
- R57, R60, R62, R64 - 2k7 / 0,25W - 4 шт.
- R66, R67 - 100k / 0,25W - 2 шт.
- C1, C2 - 10uF / 16...25V - 2 шт.
- C3, C4, C5, C6 - *100pF - 4 шт.
- C7, C8, C17, C19, C20, C22, C32, C34 - 100nF / 100V - 8 шт.
- C9, C10 - 22uF / 25V - 2 шт.
- C11, C12 - 1pF - 2 шт.
- C13, C14, C15, C16 - 68pF - 4 шт.
- C18, C21 - 47uF / 16...25V - 2 шт.
- C23, C24, C25, C26 - 220uF / 25V - 4 шт.
- C27, C28 - 6n8 - 2 шт.
- C29, C30 - 39nF - 2 шт.
- C31, C33 - 18nF - 2 шт.


Список элементов для схемы блока питания:

- Транзистор IRF540 - 1 шт.
- Транзистор IRF9540 - 1 шт.
- Транзистор BC546 - 2 шт.
- Транзистор BC556 - 2 шт.
- Стабилизатор LM317T - 1 шт.
- Диод 1N4004...1N4007 - 8 шт.
- Диод 1N4148 - 1 шт.
- Светодиод 3...5 mm - 3 шт.
- Стабилитрон 5V6 - 2 шт.
- Конденсатор 100uF/35V - 2 шт.
- Конденсатор 100nF/100V - 4 шт.
- Конденсатор 2200uF/35V - 4 шт.
- Конденсатор 0,1uF/250V MKP - 2 шт.
- Конденсатор 100uF/25V - 2 шт.
- Конденсатор 47uF/25V - 2 шт.
- Конденсатор 220uF/25V - 2 шт.
- Резистор 3k3 / 0,25W - 6 шт.
- Резистор 1k5 / 0,25W - 4 шт.
- Резистор 1k2 / 0,25W - 2 шт.
- Резистор 1k / 0,25W - 4 шт.
- Резистор 22R / 2W - 2 шт.
- Резистор 10k / 0,5W - 1 шт.
- Резистор 10R / 2W - 1 шт.
- Подстроечный резистор 500R - 2 шт.
- Реле типа Finder с катушкой на 24 Вольта - 2 шт.
- Радиаторы (небольшие) для полевых транзисторов - 2 шт.
- Клеммники и разъемы - на ваше усмотрение


Удачной сборки. Размер архива - 2,8 Mb.
