20-11-2015, 01:59
Раздел: PREAMPLIFIERS




Предварительный усилитель для Ланзара на TL071.

Предварительный усилитель на TL071Предварительный усилитель на TL071


В этой статье мы приводим вам принципиальную схему предварительного усилителя с хорошими техническими характеристиками, который можно использовать для усиления входного сигнала с последующей подачей его на вход не только усилителя мощности ЛАНЗАР, но и практически любого другого.

Схема предварительного усилителя на TL071Схема предварительного усилителя на TL071


Схема реализована на микросхемах TL071. Параметры и все технические характеристики этого операционного усилителя вы можете узнать из полного описания, которое можно скачать по прямой ссылке с нашего сайта:



Для того, чтобы исключить фон, между третьими ножками микросхем DA2, DA3 и общим проводом добавлены резисторы R01 и R02. Номинал этих резисторов может лежать в диапазоне от 47 до 100 кОм.

Питание предварительного усилителя двухполярное +-12…15 Вольт. Реализовать можно с помощью пары стабилизаторов 7812 и 7912. Пример блока питания смотри ниже:


Схема блока питания 7812_7912Схема блока питания 7812_7912


Питать предусилитель можно и от того же источника, от которого запитан усилитель мощности. Как утверждают на форуме это лучше, чем использование микросхем типа 78хх и 79хх. Например, схему блока питания предусилителя можно собрать такую:

Стабилизатор 12VСтабилизатор 12V


Стабилитроны VD3 и VD4 на 12-13 вольт с минимальным током стабилизации не более 3 мА и с максимальным током стабилизации не менее 10 мА. Из отечественных подойдут КС213Б или Д814Г(Д). Схема обеспечивает нормальную стабилизацию при входном питании от 24 до 34 вольт. Если входное напряжение выше 34 вольт, номиналы резисторов R1 и R2 нужно увеличить до 3.6 кОм.

24.11.2018 Сегодня переделал лейку платы, она изображена на следующем рисунке:


PREAMP with TL071 LAY6PREAMP with TL071 LAY6

PREAMP with TL071 LAY6 FOTOPREAMP with TL071 LAY6 FOTO


Архив обновил, но хочу предупредить, в железе я эту плату пока не опробовал. В файле LAY6 остался старый вариант если что... Можете сверить.

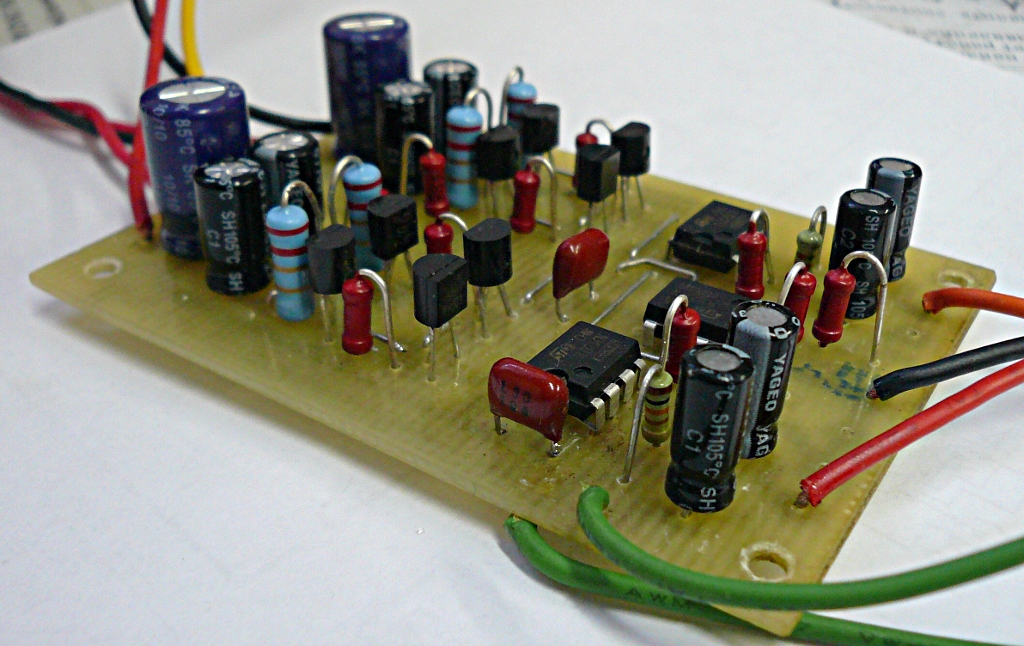

Внешний вид готовой платы выглядит следующим образом:


Внешний вид платы предусилителяВнешний вид платы предусилителя


Скачать печатную плату предварительного усилителя на TL071 в формате LAY можно по прямой ссылке с нашего сайта. Размер архива – 0,5 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 48819 Комментариев: 10 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




18 октября 2017 22:14
Комментариев: 0
Публикаций: 0

Yanshun

(18 октября 2017 22:14)
Группа: ГостиРегистрация: --ICQ:
Добрый вечер.
Хороший пред, сам пользуюсь им уже 3 года с Ланзаром.




18 октября 2017 22:43
Комментариев: 411
Публикаций: 1176

admin_yuriyk64

(18 октября 2017 22:43)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Спасибо за отзыв.




4 июня 2018 21:33
Комментариев: 0
Публикаций: 0

sit_kov

(4 июня 2018 21:33)
Группа: ГостиРегистрация: --ICQ:
Очень замечательная схема , мною используется для "Ланзара" , превзошел все ожидания...!!!




12 марта 2019 23:02
Комментариев: 0
Публикаций: 0

Yuraword

(12 марта 2019 23:02)
Группа: ГостиРегистрация: --ICQ:
Собрал на КР574уд1а и smd транзисторах, результатом очень доволен!!!




13 марта 2019 09:16
Комментариев: 411
Публикаций: 1176

admin_yuriyk64

(13 марта 2019 09:16)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Приветствую, Юрий. Отлично.




26 июня 2020 17:25
Комментариев: 0
Публикаций: 0

silur32

(26 июня 2020 17:25)
Группа: ГостиРегистрация: --ICQ:
vasiliy4430,

В схеме ошибка по этому канал А работает а канал Б работает только в инверсном режиме. Я сам голову сломал, но нашёл ошибку. Доработал схему. у меня на smd и всё взлетело.

admin_yuriyk64,

На DA1 что собрано, как не инвертор ?




26 июня 2020 17:44
Комментариев: 0
Публикаций: 0

silur32

(26 июня 2020 17:44)
Группа: ГостиРегистрация: --ICQ:
admin_yuriyk64,

Все дело в неправильной схемотехнике переключения режимов прямого и инвертированного. Когда переключатель находится в положении стерео то выход DA1 через обратную связь R3 10 кОм попадает на "+" вход DA3 но только уже в противофазе тем самым гася сам себя. Я это проверял Осцилом на резисторе R2 со стороны конденсаторов сигнал есть после его нету. Потому как выход "6" с DA1 весит в воздухе то сигнал возвращается через обратную связь на вход. Тут 2 варианта решение проблемы или разрывать обратную связь DA1 или разрывать вход на DA1. Я сделал по 2 варианту. с помощью сдвоенного переключателя ON ON. И схема взлетела. я ДЕЛАЛ на TL084 в smd печатку сам разрабатывал брал только схему.




26 июня 2020 18:12
Комментариев: 0
Публикаций: 0

silur32

(26 июня 2020 18:12)
Группа: ГостиРегистрация: --ICQ:
admin_yuriyk64,

Печатка моя собственная на SMD компонентах и на одной 084 микросхеме так компактнее. После того как я нашёл косяк в схеме я переделал схему в "спринте" но а готовую плату немного подправил как не странно получилось это сделать. Если интересно могу прислать скрины платы и скрины осцила. Без осцилографа я бы не в жизнь не разобрался с этим косяком в принципиальной схеме. А вообще по хорошему мост нужно было делать на одном канале а не стерео одного канала инвертировать. всё равно мост это моно режим.




26 июня 2020 20:34
Комментариев: 411
Публикаций: 1176

admin_yuriyk64

(26 июня 2020 20:34)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Спасибо Сергей за комментарий, я думаю пользователи внимательно прочитают эту информацию, ну а как по мне, думаю я вообще не стал бы устанавливать DA1 и R3 соответственно, я не вижу в этом большого смысла, так же как и лишнем переключателе.




28 июня 2020 09:53
Комментариев: 0
Публикаций: 0

silur32

(28 июня 2020 09:53)
Группа: ГостиРегистрация: --ICQ:
admin_yuriyk64,

Смысл этого операционника состоит в том, что бы инвертировать сигнал в одном из каналов, тем самым при подключении к усилителю акустической системы в мостовом режиме (подключение на выходы усилителя одного динамика не используя общего провода) сигнал в одном канале буде раскачиваться в одну сторону, а во втором канале будет качать в противоположную. На выходе амплитуда сигнала будет удвоена, что увеличит мощность на выходе. В стерео режиме сигналы на выходе будут приблизительно повторяться и амплитуда между каналами будет очень мала - в мост акустику не подключить. Я искал в интернете схему именно с возможностью переключение в мост, схем не так то много эта и ещё есть одна с темброблоком. Поэтому выбрал эту, и пришлось с напильником допиливать эту схему.
