2-11-2019, 10:48
Раздел: PREAMPLIFIERS




Проект предварительного усилителя на NE5532 с регулировкой НЧ и ВЧ.

Предварительный усилитель на 3 х NE5532Предварительный усилитель на 3 х NE5532


Схема данного предварительного усилителя не новая, ее можно найти на некоторых сайтах, но всеже, ни на одном из них мы не нашли печатную плату для данного варианта в формате LAY. Устраняем этот недочет. Схема предусилителя с регуляторами тембра НЧ, ВЧ и громкости, реализованная на трех NE5532, приведена ниже:

Схема предварительного усилителя на 3хNE5532-minСхема предварительного усилителя на 3хNE5532-min


Предусилитель, собранный по этой схеме, малошумный с достаточно не плохими техническими характеристиками, подойдет для совместного использования практически с любыми усилителями мощности. Регуляторы громкости и тембра расположены на печатной плате, что позволяет избавиться от кучи проводов к ним идущим. Так же на плате расположен двуполярный блок питания 2 х 15 Вольт, собран на 78L15 и 79L15 + фильтрующие емкости. На разъем питания платы можно подавать постоянное двуполярное напряжение от 2х18 до 2х30 Вольт.

Печатная плата предварительного усилителя в формате LAY6 выглядит так:


3xNE5532 Preamplifier KOMITART Redaction LAY63xNE5532 Preamplifier KOMITART Redaction LAY6

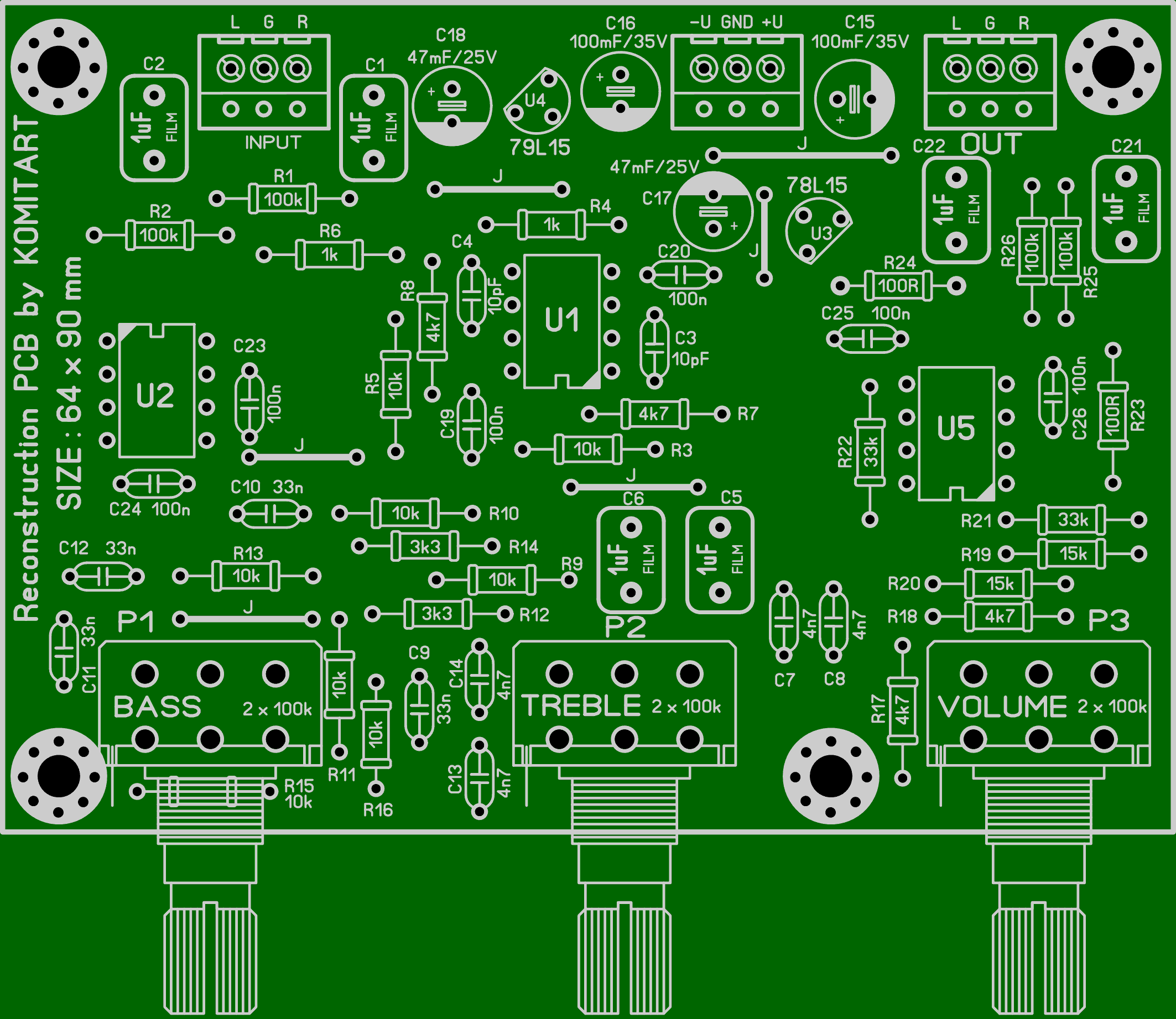

На слой шелкографии нанёс и нумерацию элементов, и их номиналы. Фото-вид платы LAY6 формата:

3xNE5532 Preamplifier KOMITART Redaction LAY6 Foto3xNE5532 Preamplifier KOMITART Redaction LAY6 Foto

Список элементов схемы предварительного усилителя на NE5532:


Резисторы:

• R1, R2, R25, R26 – 100k – 4 шт.
• R3, R5, R9, R10, R11, R13, R15, R16 – 10k – 8 шт.
• R4, R6 – 1k – 2 шт.
• R7, R8, R17, R18 – 4k7 – 4 шт.
• R12, R14 – 3k3 – 2 шт.
• R19, R20 – 15k – 2 шт.
• R21, R22 – 33k – 2 шт.
• R23, R24 – 100R – 2 шт.
• P1, P2, P3 – переменные сдвоенные резисторы 100k – 3 шт.

Микросхемы:

• U1, U2, U5 – NE5532 – 3 шт.
• U3 – стабилизатор напряжения 78L15 – 1 шт.
• U4 – стабилизатор напряжения 79L15 – 1 шт.

Конденсаторы:

• C1, C2, C5, C6, C21, C22 – 1mF неполярный пленка – 6 шт.
• С3, C4 – 10pF керамика – 2 шт
• C7, C8, C13, C14 – 4n7 – пленка – 4 шт.
• C9, C10, C11, C12 – 33n пленка – 4 шт.
• C15, C16 – 100mF/35V электролит – 2 шт.
• C17, C18 – 47mF/25V электролит – 2 шт.
• C19, C20, C23, C24, C25, C26 – 0,1mF = 100n – 6 шт.

Остальное:

• Разъемы 3Pin 2,54mm (вход, выход, питание) – 3 шт.

Плата в сборе выглядит следующим образом:


Предварительный усилитель на 3 х NE5532-плата в сбореПредварительный усилитель на 3 х NE5532-плата в сборе


Размер файла-архива с материалами – 1 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 27904 Комментариев: 20 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




13 ноября 2017 16:56
Комментариев: 0
Публикаций: 0

Senior.sahsa2016

(13 ноября 2017 16:56)
Группа: ГостиРегистрация: --ICQ:
А здесь возможна замена на OPA2604??? и можно ли заменить 78l15 и 79l15 на обычные L7815 и L7915 которые в корпусе ТО-220? просто нет в наличии и в продаже! Провинция понимаешь!




13 ноября 2017 20:10
Комментариев: 413
Публикаций: 1174

admin_yuriyk64

(13 ноября 2017 20:10)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Да, NE5532 легко меняются на OPA2604, цоколевка такая же. По поводу стабилизаторов - заменить на корпус TO-220 можно, они по напряжению такие же, просто у последних мощность гораздо выше. Можно изначально подправить лейку под них, чтобы удобнее было производить установку TO-220 на плату.




29 ноября 2017 09:48
Комментариев: 0
Публикаций: 0

Senior.sahsa2016

(29 ноября 2017 09:48)
Группа: ГостиРегистрация: --ICQ:
Друзья! Спешу поделиться своим впечатлением о данном преде! Могу сказать однозначно, что выше указанный аппапат, занимает одну из лидирующих позиций среди всех что я собирал когда либо! Звук мне очень понравился, частоты довольно глубоко регулируются. Я даже не вижу необходимости заменять NE5532 на более дорогие, так как моей изначальной целью была установка OPA2604, я этого делать не буду, так предусилитель и так весьма хорош и на NEшках! Я доволен! В качестве оконечного усилителя использовал схему взятуюю с этого сайта на TDA8560q! Напряжение на пред состовляло 27 в! (13,5-0-13,5)




29 ноября 2017 22:30
Комментариев: 413
Публикаций: 1174

admin_yuriyk64

(29 ноября 2017 22:30)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Саша, спасибо за отзыв, искренне рад удачному повторению.




16 августа 2018 17:39
Комментариев: 0
Публикаций: 0

RADIST

(16 августа 2018 17:39)
Группа: ГостиРегистрация: --ICQ:
Юра подскажи! Переменники будут установлены отдельно от платы. С громкостью понятно ну а вот куда припаивать общий экранированного провода на частотных резисторах R1, R2?




16 августа 2018 18:25
Комментариев: 413
Публикаций: 1174

admin_yuriyk64

(16 августа 2018 18:25)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Не совсем понял вопрос, R1 и R2 стоят на плате по входу, тут ничего больше припаивать не нужно. Если имеется ввиду регуляторы ВЧ и НЧ, тогда каждую ножку переменника в то место, куда она должна быть впаяна на плате. Не пойму к чему такие маневры... Наверно хотите каких нибудь возбудов или наводок поймать, а потом спрашивать почему так... Делали бы согласно платы и было бы вам счастье.




17 декабря 2018 17:51
Комментариев: 0
Публикаций: 0

RADIST

(17 декабря 2018 17:51)
Группа: ГостиРегистрация: --ICQ:
По началу тоже были проблемы с шумом, они сразу решились с заменой операционного усилителя. Рекомендую OPA2604, OPA2134




17 декабря 2018 21:25
Комментариев: 413
Публикаций: 1174

admin_yuriyk64

(17 декабря 2018 21:25)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
RADIST. Спасибо за отзыв.




4 мая 2019 05:30
Комментариев: 0
Публикаций: 0

Landik

(4 мая 2019 05:30)
Группа: ГостиРегистрация: --ICQ:
Здравствуйте, Юрий. Подскажите пожалуйста, можно ли питать схему от стабилизированного двухполярного источника питания +-12В? И если да, то необходимы ли изменения номиналов? Спасибо




4 мая 2019 13:15
Комментариев: 413
Публикаций: 1174

admin_yuriyk64

(4 мая 2019 13:15)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
+-12V можно, будет работать, Просто заменяем стабилизаторы 15V на 78L12/79L12 соответственно. Если блок питания внешний, то между входом/выходом стабилизаторов 78L15 и 79L15 ставим перемычки (сами стабилизаторы не впаиваем).




5 мая 2019 00:13
Комментариев: 0
Публикаций: 0

Landik

(5 мая 2019 00:13)
Группа: ГостиРегистрация: --ICQ:
Понял. Большое спасибо smile




27 июня 2019 23:18
Комментариев: 0
Публикаций: 0

alex7777andr

(27 июня 2019 23:18)
Группа: ГостиРегистрация: --ICQ:
admin_yuriyk64,Большое спасибо за данный материал ! Как писали выше результат превзошел ожидание еще раз спасибо !




19 августа 2019 08:19
Комментариев: 0
Публикаций: 0

YAN

(19 августа 2019 08:19)
Группа: ГостиРегистрация: --ICQ:
Здравствуйте. Собрал данный предусилитель, попытался подключить, к сожалению не работает. Хочу довести до ума, подскажите пожалуйста возможные методы диагностики неисправности.
Питание осуществлял от внешнего двухполярного источника питания 15 В, убрав стабилизаторы и замкнув вход/выход стабилизаторов 78L15 и 79L15. Внешне пайка аккуратная, "соплей" нет, плату после пайки отмыл "до блеска". Сверился со схемой - все правильно. Пленочные конденсаторы ставил рабочим напряжением от 65 до 100 В согласно ёмкости, указанной на схеме.
Пробовал менять микросхемы - результат тот же.




19 августа 2019 11:12
Комментариев: 413
Публикаций: 1174

admin_yuriyk64

(19 августа 2019 11:12)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Приветствую, YAN. Я бы для начала замерил питание на самих микросхемах, проверил ещё раз полярность. Если не работают оба канала, значит неисправность общая для обоих каналов, либо их несколько. Ну а так, какой-нибудь простенький генератор 1кГц на вход и смотреть прохождение сигнала. Сложно давать советы по поиску косяков не видя самой конструкции. В комментариях отключены ссылки и картинки, фото платы можно прислать на YuriyK1 (собака) яндекс (ru).




2 ноября 2019 10:50
Комментариев: 413
Публикаций: 1174

admin_yuriyk64

(2 ноября 2019 10:50)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
2.11.2019. Плата чуток переделана. Изображения лейки в статье заменил.




30 марта 2020 17:58
Комментариев: 0
Публикаций: 0

Александр

(30 марта 2020 17:58)
Группа: ГостиРегистрация: --ICQ:
Собрал пред.работает хорошо но средних частот почти нету




30 марта 2020 20:03
Комментариев: 413
Публикаций: 1174

admin_yuriyk64

(30 марта 2020 20:03)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Приветствую, Александр. Значит все-таки работает не очень хорошо. Надо искать причину. Должен работать нормально, почитайте отзывы в комментариях выше. Если микросхемы в панельках - пробовать замену на другие, проверить емкости конденсаторов и резисторов, они вообще проверялись перед пайкой?




31 марта 2020 14:59
Комментариев: 0
Публикаций: 0

Александр

(31 марта 2020 14:59)
Группа: ГостиРегистрация: --ICQ:
проверялись.пел хорошо секунд 5-7 после чего средние пропали




10 февраля 2021 16:08
Комментариев: 0
Публикаций: 0

Demo65

(10 февраля 2021 16:08)
Группа: ГостиРегистрация: --ICQ:
Добрый день Юрий. Просьба к вам, если не трудно. У меня есть собранный усилитель(MX50) , но у него входной сигнал не менее 1.2 в, посоветуйте, какой предусилитель надо для него собрать..чтобы раскачать его.




10 февраля 2021 16:46
Комментариев: 413
Публикаций: 1174

admin_yuriyk64

(10 февраля 2021 16:46)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Приветствую, Demo65. Даже не знаю что посоветовать. У меня на данный момент 2 усилителя в процессе сборки , это APEX SR100 и APEX SR200. Для двухсотого уже собраны две платы APEX P30ZF Preamp, а для сотки планирую APEX TB1 preamp совместно с APEX TB3 tone control зацепить, TB1 с TB3 в связке хорошие результаты дают по отзывам.
