Собираем регулируемый БП 1,2…32В/5А на МС LM338K.

Схема простого регулируемого блока питания на LM338KСхема простого регулируемого блока питания на LM338K


В этой статье мы делимся с вами принципиальной схемой универсального регулируемого блока питания. Согласно описанию, микросхема LM338 работает при достаточно широком разбросе входного напряжения, этот диапазон может лежать в пределах от 3-х до 35 Вольт. Диапазон регулировки выходного напряжения – от 1,2 до 32 Вольт. Выходной ток, который может выдавать этот блок питания 5 Ампер. И так, смотрим принципиальную схему БП:

Принципиальная схема блока питания на LM338KПринципиальная схема блока питания на LM338K


Как видите, схема довольно простая, и поэтому легко повторяемая. Величина напряжения вторичной обмотки понижающего трансформатора определяет верхний предел напряжения регулирования, но все же, хоть микросхема и выдерживает на своем входе 35 Вольт, а это максимум, что можно на нее подавать, реально сделайте чуток поменьше, ну это как бы наша рекомендация.

В качестве выпрямителя напряжения применена 10-ти амперная импортная диодная сборка KBU810, но, в принципе, диодный мост можно собрать и на отдельных мощных диодах (например, Д231), но габариты устройства при этом значительно увеличатся.

Судя по схеме резистор R2 подбирается, он должен быть в районе 100 Ом, но в принципе, можно R2 и С3 совсем убрать, при этом изменить номинал R1 на 240 Ом, и поставить переменный резистор R3 номиналом 5 (4,7) кОм. То есть, у вас получится вот такая схема:


Второй вариант схемы БП на LM338KВторой вариант схемы БП на LM338K


Электролиты должны быть рассчитаны на рабочее напряжение 35 Вольт, или ставьте с небольшим запасом.

В наладке данная схема после сборки не нуждается, если все собрано без косяков, работает, как говорится, с пол-оборота.

Ниже показана печатная плата блока питания на LM338К в формате LAY6:

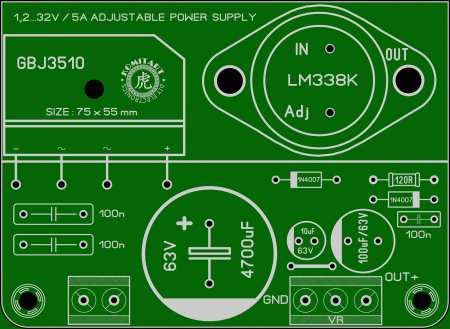

1,2-32V 5A adjustable power supply Komitart LAY6 foto1,2-32V 5A adjustable power supply Komitart LAY6 foto


Или такой вариант:

LM338K REG PSU 1,2...25V KOMITAT LAY6 FOTOLM338K REG PSU 1,2...25V KOMITAT LAY6 FOTO


В архиве найдете два варианта платы в формате LAY6, Datasheet на LM338K, размер архива 4,2Mb.

!!! Что хочу ещё добавить - я собирал данный блок питания, он сходу у меня не заработал, при нагрузке вылетала LM338K, после вскрытия шляпы обнаружил очень маленький кристалл, и от него отходящие волоски к выводам микросхемы, такие волоски провода не то что 5 заявленных Ампер не выдержат, для них и одного Ампера будет много. Поэтому обращаю ваше внимание, на Али полно подделок этого стабилизатора, перед тем как делать заказ внимательно читайте отзывы покупателей, или покупайте у проверенных продавцов. Блок питания вылечил заменой LM338K на оригинальную.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 65753 Комментариев: 7 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




14 декабря 2017 23:47
Комментариев: 0
Публикаций: 0

santa256

(14 декабря 2017 23:47)
Группа: ГостиРегистрация: --ICQ:
А как ведет себя блок при к.з и перегрузке?




16 декабря 2017 22:02
Комментариев: 410
Публикаций: 1197

admin_yuriyk64

(16 декабря 2017 22:02)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Как заявляет производитель Texas Instruments, LM338K имеет встроенную защиту от КЗ в нагрузке, то есть при КЗ блок питания должен входить в режим ограничения тока, а так же защиту от перегрева.




29 сентября 2018 14:38
Комментариев: 0
Публикаций: 0

Kastiel

(29 сентября 2018 14:38)
Группа: ГостиРегистрация: --ICQ:
Здравствуйте, хотел поинтересоваться собрал схему данную первый вариант схема работает но сгорает резистор и диод D1 и R2 в чом может быть проблема?




29 сентября 2018 15:23
Комментариев: 410
Публикаций: 1197

admin_yuriyk64

(29 сентября 2018 15:23)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Здравствуйте. Не пойму как понять что схема работает, если сгорают элементы, значит она всё-таки не работает. Мне кажется что то собрано не правильно. Проверьте наличие соплей между дорожками, отмыт ли флюс после пайки, полярность диодов (анод/катод), правильно ли подключена сама LM338. Сгорать ничего не должно.




29 сентября 2018 16:10
Комментариев: 0
Публикаций: 0

Kastiel

(29 сентября 2018 16:10)
Группа: ГостиРегистрация: --ICQ:
Проверял соплей нет, канифоль отмыл, напряжение выдает вольтаж регулируется но резистора надолго не хватает может трансформатор слишком мощный на нем написано 28 вольт выдает 32




29 сентября 2018 17:11
Комментариев: 410
Публикаций: 1197

admin_yuriyk64

(29 сентября 2018 17:11)
Группа: АдминистраторыРегистрация: 5.10.2012ICQ:
Вы статью внимательно читали? Написано же, что на микросхему LM338 максимум можно подавать 35 Вольт, а реально нужно подавать чуток меньше. А теперь посчитаем - если ваш трансформатор выдает 32 Вольта переменки, значит после диодного моста , по сути на входе LM338 будет 32 * 1,41 = 45,12 Вольта ........ И вы спрашиваете почему у вас горят элементы ???? Вторичная обмотка понижающего трансформатора должна быть порядка 22...23 V AC.




29 сентября 2018 17:25
Комментариев: 0
Публикаций: 0

Kastiel

(29 сентября 2018 17:25)
Группа: ГостиРегистрация: --ICQ:
Понятно спасибо я не особо разбираюсь в электронике не судите строго) выход 42 вольт постоянки
