4-05-2018, 13:41




Регулируемый блок питания на LT1083CP.

Регулируемый блок питания на LT1083Регулируемый блок питания на LT1083

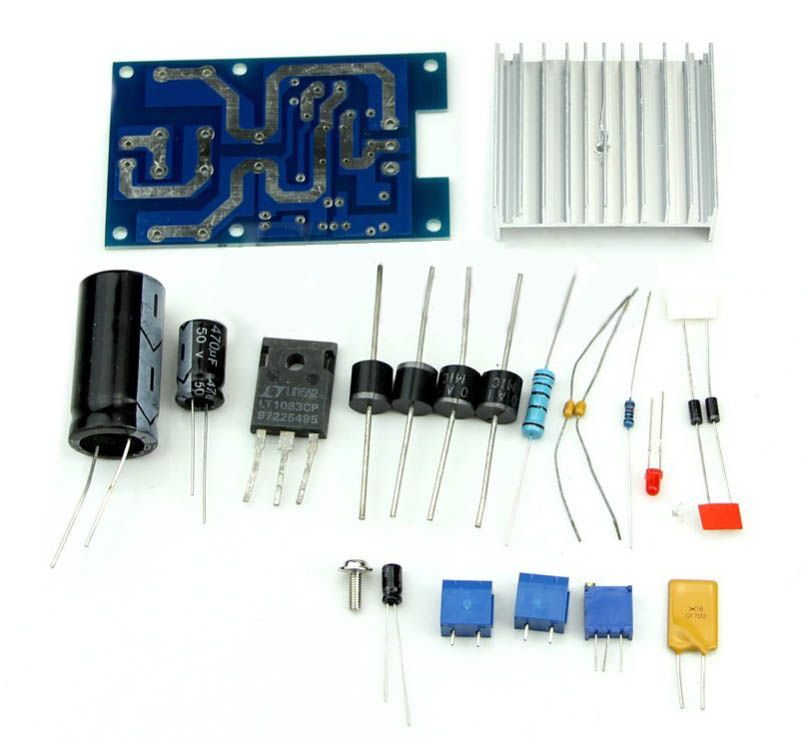

Приветствую, друзья. Сегодня сделал небольшую подборку материала для сборки регулируемого блока питания. В качестве регулирующего элемента применена LT1083CP, пределы регулировки напряжения лежат в диапазоне от 1,5 до 30V, ток до 7 Ампер. Данную схему можно встретить и в виде конструкторов (KIT) на Алиэкспресс, и так, на некоторых продающих сайтах. Набор выглядит так:

LT1083 REG PSU KITLT1083 REG PSU KIT


Вид платы с обоих сторон:

Вид платы блока питания на LT1083Вид платы блока питания на LT1083


По фотографии печатной платы, взятой с Али, сделал копию в LAY6 формате для самостоятельного ее изготовления, ну а для начала приведу принципиальную схему:

Схема блока питания на LT1083Схема блока питания на LT1083


Сразу хочу обратить ваше внимание как на схеме подключен светодиод. Как я понимаю, он служит в качестве индикатора включенного состояния блока питания. Если мы на выходе имеем регулируемую величину напряжения, и регулятор этой величины будет выкручен в минимальное значение, светодиод просто не будет светиться, посему считаю целесообразным подключить цепочку LED+R3 на вход стабилизатора U1, где напряжение более-менее неизменно, не считая возможной просадки при больших токах. Именно такой вариант подключения светодиода реализован в лейке, которая выглядит следующим образом:

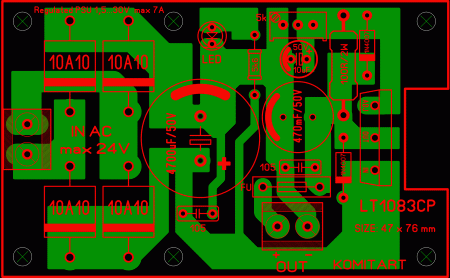

LT1083 regulated PSU 1,5-30V KIT LAY6LT1083 regulated PSU 1,5-30V KIT LAY6

LT1083 regulated PSU 1,5-30V KIT LAY6 FOTOLT1083 regulated PSU 1,5-30V KIT LAY6 FOTO


В схеме особо пояснять нечего, стандартное включение линейного стабилизатора, единственное на чем хочу еще заострить внимание, это на самовосстанавливающемся предохранителе, который идет в KIT-наборе, на плате обозначен FU. Если вы решите сделать внешний предохранитель, его можно вывести проводами, подключив в это же место, ну а для тех кторешит делать точную копию, приведу внешний вид такого элемента:

Самовосстанавливающийся предохранитель RGEF700-16-7A-G7Самовосстанавливающийся предохранитель RGEF700-16-7A-G7


Его без проблем можно купить на Али рублей за 100 за десяток с бесплатной доставкой. Остальной список элементов смотрите ниже, их не много, поэтому список будет единый:

• LT1083CP – 1 шт.
• R1 – 100R/2W – 1 шт.
• R2 – переменный резистор 5k (в наборе многооборотный, можно вывести обычный на лицевую панель корпуса)
• R3 – 5k6/0,25W – 1 шт.
• C1, C5 – 105 = 1mF/50...63V НЕПОЛЯРНЫЙ – 1 шт.
• C2 – 4700mF/50V – 1 шт. (Можно поставить 6800mF или 10000mF/50V если влезет по габаритам)
• C3 – 10mF/50V – 1 шт.
• C6 – 1000mF/50V – 1 шт. (на плате KIT установлен 470mF/50V)
• D1, D4, D6, D7 – 10A10 (диоды 10A) – 1 шт.
• D2, D3 — 1N4007 – 2 шт.
• LED1 – светодиод красный 3mm — 1 шт.
• Разъем 2Pin (Connector Terminal block 2 pins) - 2 шт.
• Трансформатор — вторичная обмотка 24V 8A (в набор не входит)

Кому будет удобнее разместить регулирующий потенциометр на плате — лейка выглядит так:

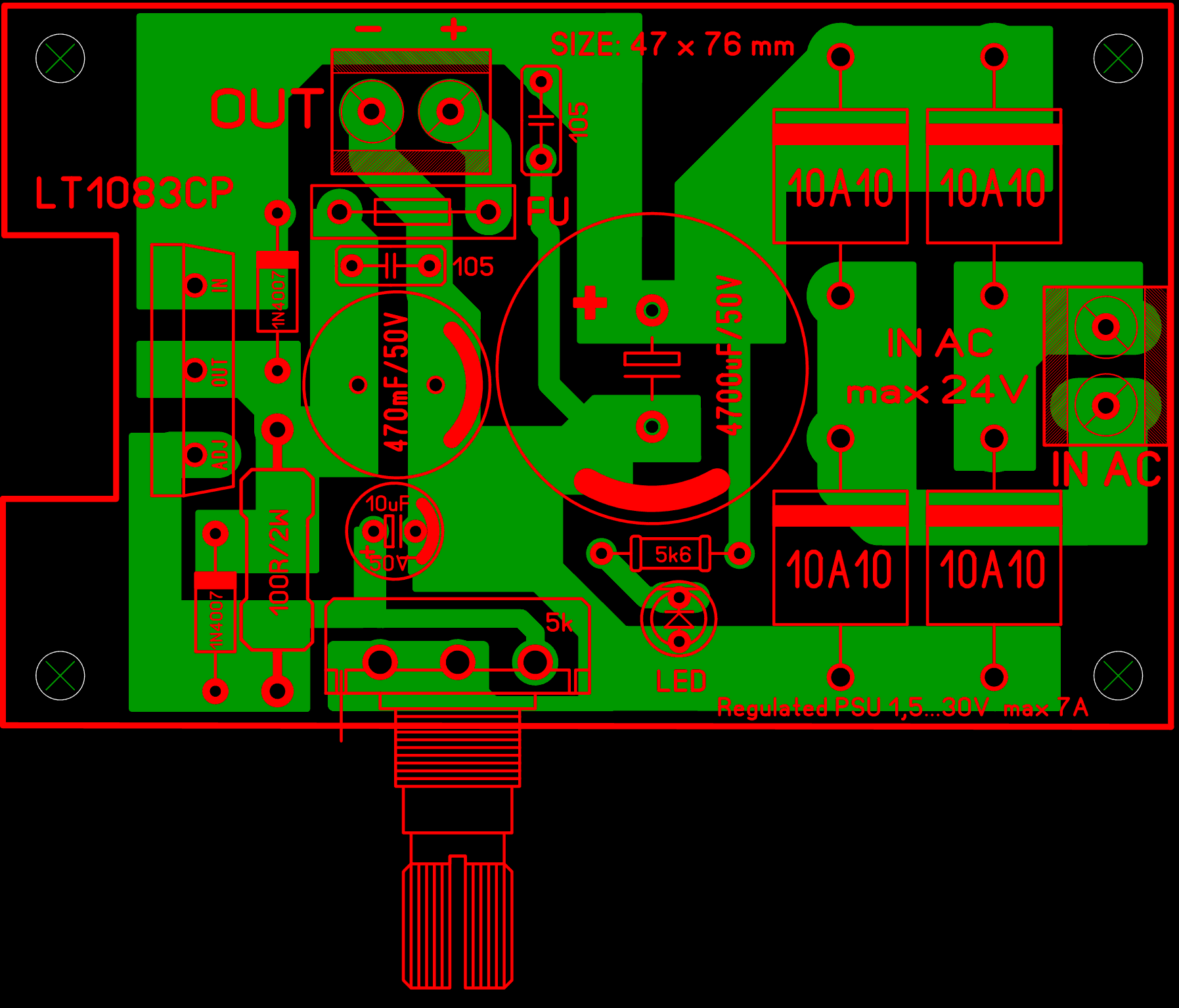

LT1083 regulated PSU 1,5-30V with POT LAY6LT1083 regulated PSU 1,5-30V with POT LAY6

LT1083 regulated PSU 1,5-30V with POT LAY6 FOTOLT1083 regulated PSU 1,5-30V with POT LAY6 FOTO


Ну и последнее, что хотел добавить, это способ подключения двух одинаковых плат для реализации двуполярного источника:

Соединение плат для двуполярного источника_схемаСоединение плат для двуполярного источника_схема


Платы блока питания на LT1083 в сборе:

Платы блока питания на LT1083 в сбореПлаты блока питания на LT1083 в сборе


В архиве есть исходники и даташиты на 10-ти амперные диоды 10A10 и линейный стабилизатор LT1083.

Размер архива с материалами по сборке регулируемого блока питания на LT1083 — 1,3 Mb.






Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:








Просмотрело: 36346 Комментариев: 1 admin_yuriyk64

Понравилась новость? Не забудь поделиться ссылкой с друзьями в соцсетях.




17 сентября 2019 22:58
Комментариев: 0
Публикаций: 0

Snejinka

(17 сентября 2019 22:58)
Группа: ГостиРегистрация: --ICQ:
Привет всем!Дорогие радиогубители 7 ампер это при выходном напряжении 5 в.Поскольку мощность стаба 35вт.
