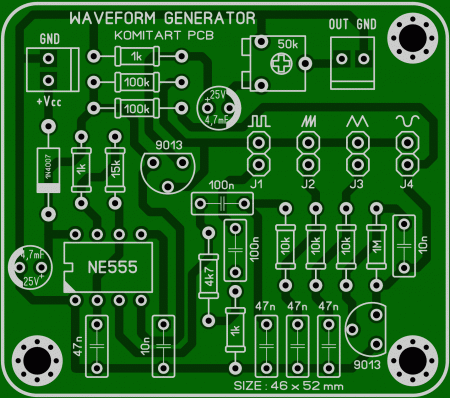

Собираем генератор сигналов на NE555.  Приветствую, друзья. В этой статье хочу сделать подбор материала для сборки генератора, построенного на микросхеме NE555. Кто у кого изначально содрал этот проект я так и не понял, дело в том, что схема, на которой я остановился, встречается на многих сайтах, и продается как конструктор для самостоятельной сборки на Алиэкспресс, и ещё нашел её под названием "Генератор Velleman MK105", у последнего цена варьируется от 1300 до 1700 рублей. Ниже приведена принципиальная схема:  Эту схему я снял с печатной платы китайского конструктора, а для сравнения вложу в архив схему генератора Velleman MK105, кроме того, что в последнем применены транзисторы BC547B вместо 9013 есть ещё небольшие отличия. В общем, данный генератор имеет фиксированную частоту ~1kHz, поэтому в нем нет регулировки частоты генерации, впрочем, этого вполне будет достаточно для большинства случаев при настройке аудио-устройств или их ремонте. Форма сигнала - синус, треугольник, прямоугольные импульсы, интегратор - устанавливается перемычками. Напряжение питания 9V DC, можно использовать батарею типа КРОНА. Печатная плата генератора односторонняя, размер 46 x 52 mm, внешний вид лейки такой:  Список элементов схемы генератора: - IC1 - NE555 - 1 шт. - VD1 - 1N4007 - 1 шт. - VT1, VT2 - 9013 или BC547B - 2 шт. - R1, R4, R11 - 1k - 3 шт. - R2 - 15k - 1 шт. - R3 - 4k7 - 1 шт. - R5, R6, R7 - 10k - 3 шт. - R8 - 1M - 1 шт. - R9, R10 - 100k - 2 шт. - VR1 - 50k (47k) - 1 шт. - C1, C10 - 4,7uF / 16V - 2 шт. - C2, C6, C7, C8 - 47n (473) - 4 шт. - C3, C9 - 10n (103) - 2 шт. - C4, C5 - 100n (104) - 2 шт. Схему генератора Velleman MK105 так же можно реализовать на этой печатной плате, установив перемычку вместо конденсатора C5, и поставив соответствующие номиналы элементов. Всем удачи. Успешного повторения. Размер архива - 3,1 Mb.
