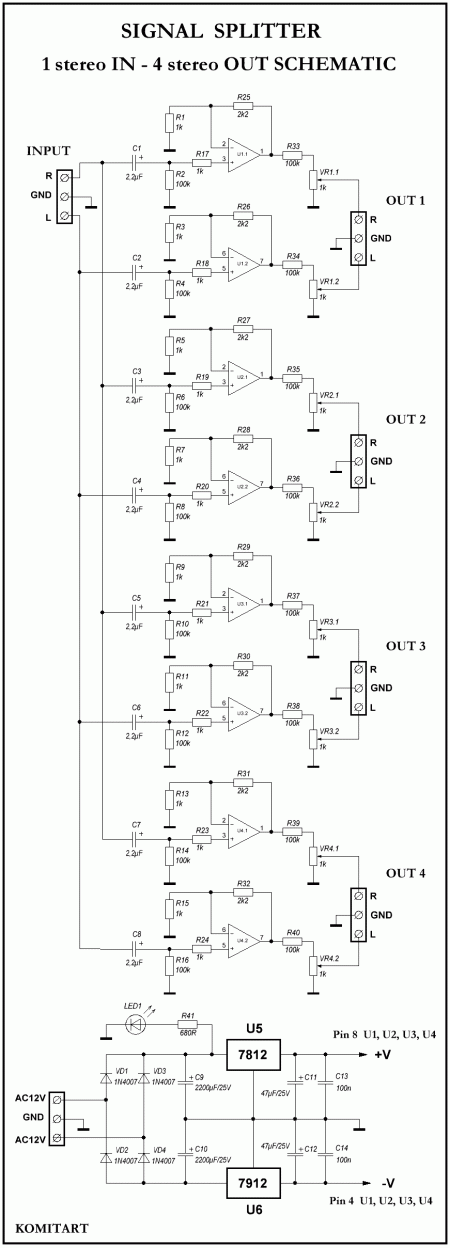

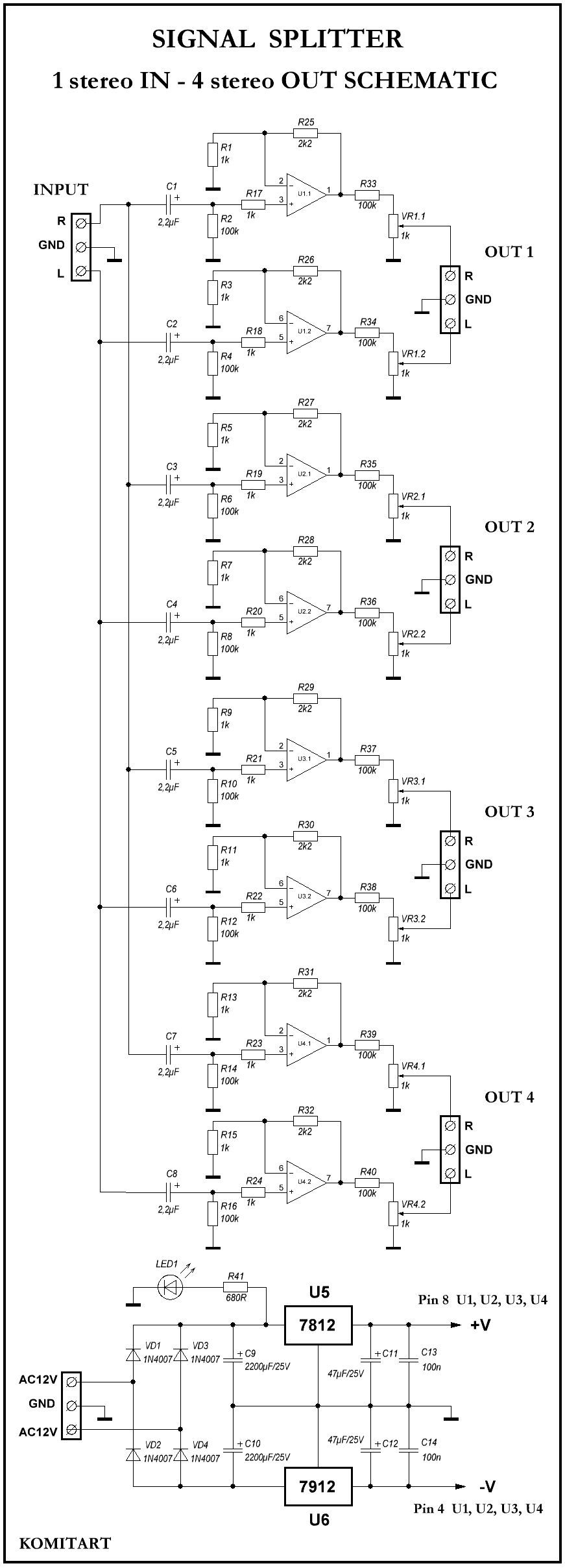

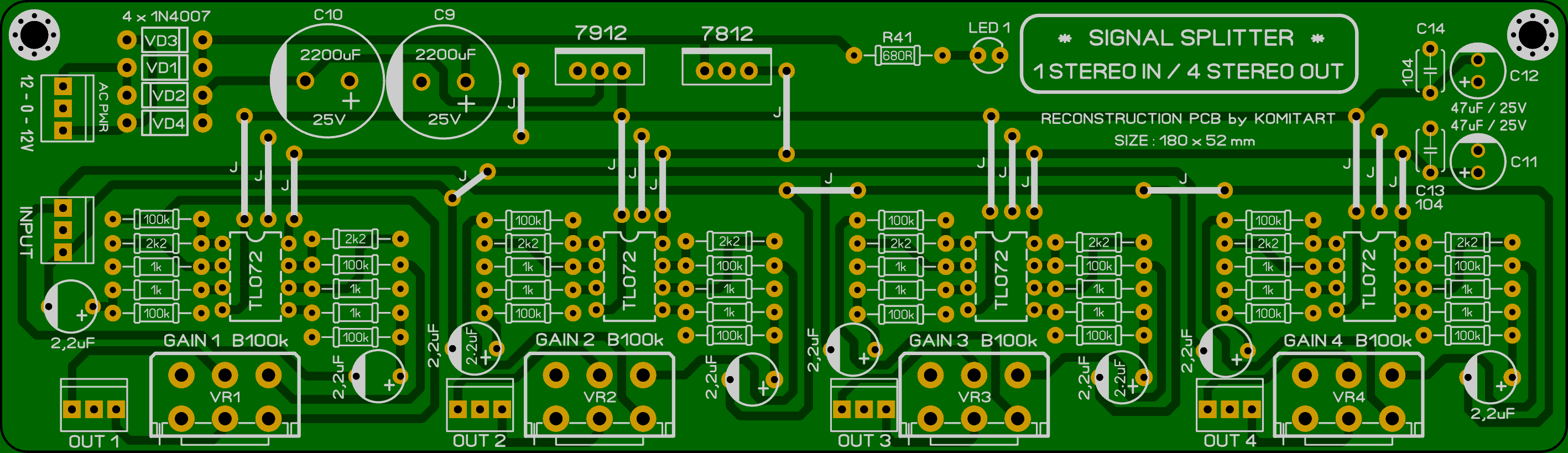

Signal splitter 1 stereo IN - 4 stereo OUT.  Приветствую, друзья. Эта статья для тех, кому нужно разветвить сигнал, и получить из одного стерео входа 4 стереофонических выхода. Нормальной принципиальной схемы к этому проекту я не нашел, поэтому снял её с печатной платы. На плате расположены двухполярный блок питания, построенный на интегральных стабилизаторах 7812 и 7912, и четыре абсолютно одинаковых канала разветвления. В схеме сплиттера можно применять сдвоенные операционные усилители типа 4558D, NE5532, TL072 или подобные. Принципиальная схема приведена ниже:  Напомню, практически все картинки в статьях показываются в уменьшенном формате, и для того чтобы открыть их в оригинальном масштабе просто кликайте на этих изображениях. Печатная плата сплиттера односторонняя, буквой "J" обозначены перемычки, которые устанавливаются со стороны элементов, размер платы 180 x 52 mm, внешний вид платы в формате LAY6 такой:  Список элементов проета "Signal splitter 1 stereo IN - 4 stereo OUT": - U1, U2, U3, U4 - Операционный усилитель 4558D или TL072 или NE5532 - 4 шт. - U5 - интегральный стабилизатор 7812 - 1 шт. (можно ставить 7815) - U6 - интегральный стабилизатор 7912 - 1 шт. (можно ставить 7915) - VD1, VD2, VD3, VD4 - 1N4007 - 4 шт. - LED1 - светодиод 5 mm - 1 шт. - VR1, VR2, VR3, VR4 - сдвоенный переменный резистор B100k - 4 шт. - R1, R3, R5, R7, R9, R11, R13, R15, R17, R18, R19, R20, R21, R22, R23, R24 - резистор 1k / 0,25W - 16 шт. - R2, R4, R6, R8, R10, R12, R14, R16, R33, R34, R35, R36, R37, R38, R39, R40 - резистор 100k / 0,25W - 16 шт. - R25, R26, R27, R28, R29, R30, R31, R32 - резистор 2k2 / 0,25W - 8 шт. - R41 - резистор 680R / 0,25W - 1 шт. - C1, C2, C3, C4, C5, C6, C7, C8 - 2,2uF / 25V электролит - 8 шт. - C9, C10 - 2200uF / 25V электролит - 2 шт. - C11, C12 - 47uF / 25V электролит - 2 шт. - C13, C14 - 100nF / 50V (104) - 2 шт. - Клеммник 3 Pin 2,54 mm под монтаж на плату - 3 шт. Удачной сборки. Размер архива - 1 Mb.
