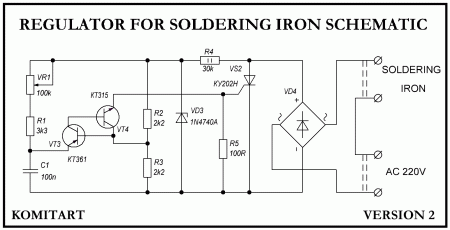

КУ202Н REGULATOR FOR SOLDERING IRON.  Приветствую, друзья. Небольшое предисловие. Купил как то на Али 60W паяльник без регулятора температуры, пробовал им поработать, но канифоль горит практически моментально, жало обгорает, ещё толком им не работал а жало бы уже хотелось поставить новое, ну, в общем работать таким паялом совсем не по кайфу, задумался о том, как бы к нему привинтить какой-нибудь не сложный регулятор мощности, с этого всё и закрутилось. В этой статье привожу свой вариант печатной платы регулятора мощности паяльника, реализованного на отечественном тиристоре КУ202Н. Схема не новая, она есть на многих сайтах, правда с платами там плачевно. Этот простейший вариант под силу собрать и новичку, но всё же считаю нужным предупредить, будьте предельно аккуратны и осторожны, на плате присутствует переменное напряжение 220 Вольт, не тыкайте пальцами в плату когда она подключена к сети, это весьма !!! ОПАСНО !!! Ну а теперь давайте посмотрим на принципиальную схему:  Как видите, схема действительно простейшая. Изначально в схеме указаны транзисторы КТ315 и КТ361, но можно ставить и такие как КТ502 и КТ503, или КТ3102 и КТ3107, не считая импортных маломощных. Так же изначально в схеме указан диод 1N4004 (он одноамперный), я на плате использовал макрос трехамперного диода 1N5404, из трехамперных так же можно поставить 1N5405, 1N5406, 1N5407, 1N5408, или одноамперные 1N4004...1N4007. Файл LAY6 имеет две вкладки, на первой плата с транзисторами КТ315 и КТ361, на второй с транзисторами КТ502 и КТ503, так же на втором варианте можно ставить и КТ3102/КТ3107, расположение выводов у них такое же. Платы обе односторонние, размер 54 х 37 mm, ниже показан вид LAY6 формата первого варианта:  Передняя часть платы крепится к корпусу посредством переменного резистора, в задней части платы имеются сверления для крепления к шасси через стойки. Список элементов схемы регулятора: - VT1 - КТ361, КТ502, КТ3107 - 1 шт. - VT2 - КТ315, КТ503, КТ3102 - 1 шт. - VS1 - тиристор КУ202H - 1 шт. - VD1 - стабилитрон 1N4740 (zener 10V корпус DO-41) - 1 шт. - VD2 - диод 1N4004, 1N4007, 1N5404, 1N5405, 1N5406, 1N5407, 1N5408 - 1 шт. - VR1 - переменный резистор B100k (линейный) - 1 шт. - R1 - резистор 3k3 / 0,25W - 1 шт. - R2, R3 - резистор 2k2 / 0,25W - 2 шт. - R4 - резистор 30k / 2W - 1 шт. - R5 - резистор 100R / 0,25W - 1 шт. - C1 - конденсатор 100nF/50V - 1 шт. - Клеммник 2 Pin 5 mm - 2 шт. (можно и без них) 23.09.2023г. И снова приветствую вас, друзья. Сегодня я решил дополнить эту статью ещё одной платой регулятора, по сути это та же схема на тиристоре и двух транзисторах разной проводимости, только вместо диода, установленного параллельно тиристору, и постоянно пропускающего один полупериод сетевого напряжения на нагрузку, установлен диодный мост, выглядит принципиальная схема так:  Что первый, что второй вариант этой схемы - это не моя разработка, таких схем полно в сети, просто многие собирают регулятор то навесным монтажом, вешая кучу соплей из проводов, кто то собирает на картонке... Я, собственно, и задался целью сделать нормальные печатные платы, чтобы было всё красиво и аккуратно. Выше в статье показан вид платы LAY6 формата с транзисторами КТ315 и КТ361, а вот так выглядит плата с транзисторами КТ502 / КТ503 или КТ3102 / КТ3107:  И в этом же файле LAY6 в третьей вкладке я нарисовал плату с применением диодного моста вместо диода, и с транзисторами КТ315 и КТ361. Лейка стала выглядеть так:  На макетке были опробованы разные варианты этой схемы с разными транзисторами, разными стабилитронами, разными тиристорами, в принципе всё работает адекватно. Если вас устроит регулировка от 50 до 100% (например для паяльника), можете собрать вариант с диодом, у меня же была цель собрать более универсальный регулятор с расширенным диапазоном регулировки, поэтому я остановился на варианте с диодным мостом. Опробование проводил на лампу 60 Ватт, предел регулирования составил от 10 до 100%, никаких нюансов сборки нет, если схема собрана из исправных элементов в наладке устройство не нуждается. Опробованные стабилитроны - импортные стекляшки 1N4740A на напряжение 10 Вольт, отечественные Д818Е на 9 Вольт, и Д814В. Тут хочу обратить ваше внимание, на плате варианта 3 применен макрос стабилитрона Д814, и если вы будете ставить Д818, то не забудьте развернуть корпус на 180 градусов, потому что по сравнению с 814 выводы у него противоположны (толстый вывод это анод). Ниже на фото отчетливо видна маркировка:  Далее на фото показана собранная плата регулятора по третьему варианту, осталось найти для неё какой-нибудь небольшой подходящий корпус.  На этом всё. Удачного повторения. Размер архива - 0,3 Mb. !!!!!! АХТУНГ - АХТУНГ !!!!!! На плате имеются элементы, находящиеся по сетевым переменным напряжением 220V. Будьте предельно внимательны и аккуратны !!!
