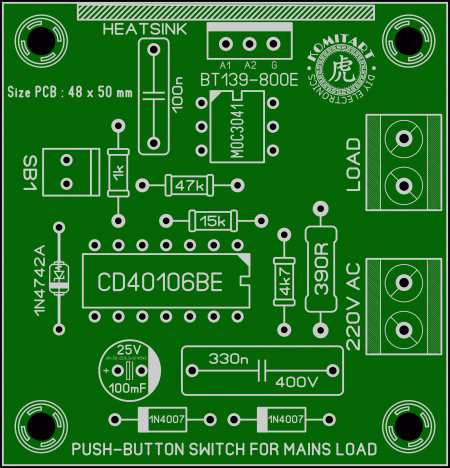

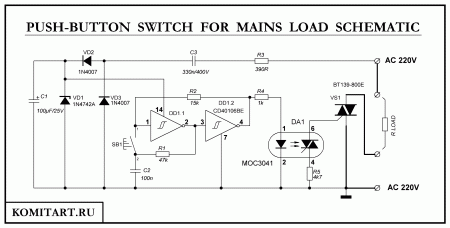

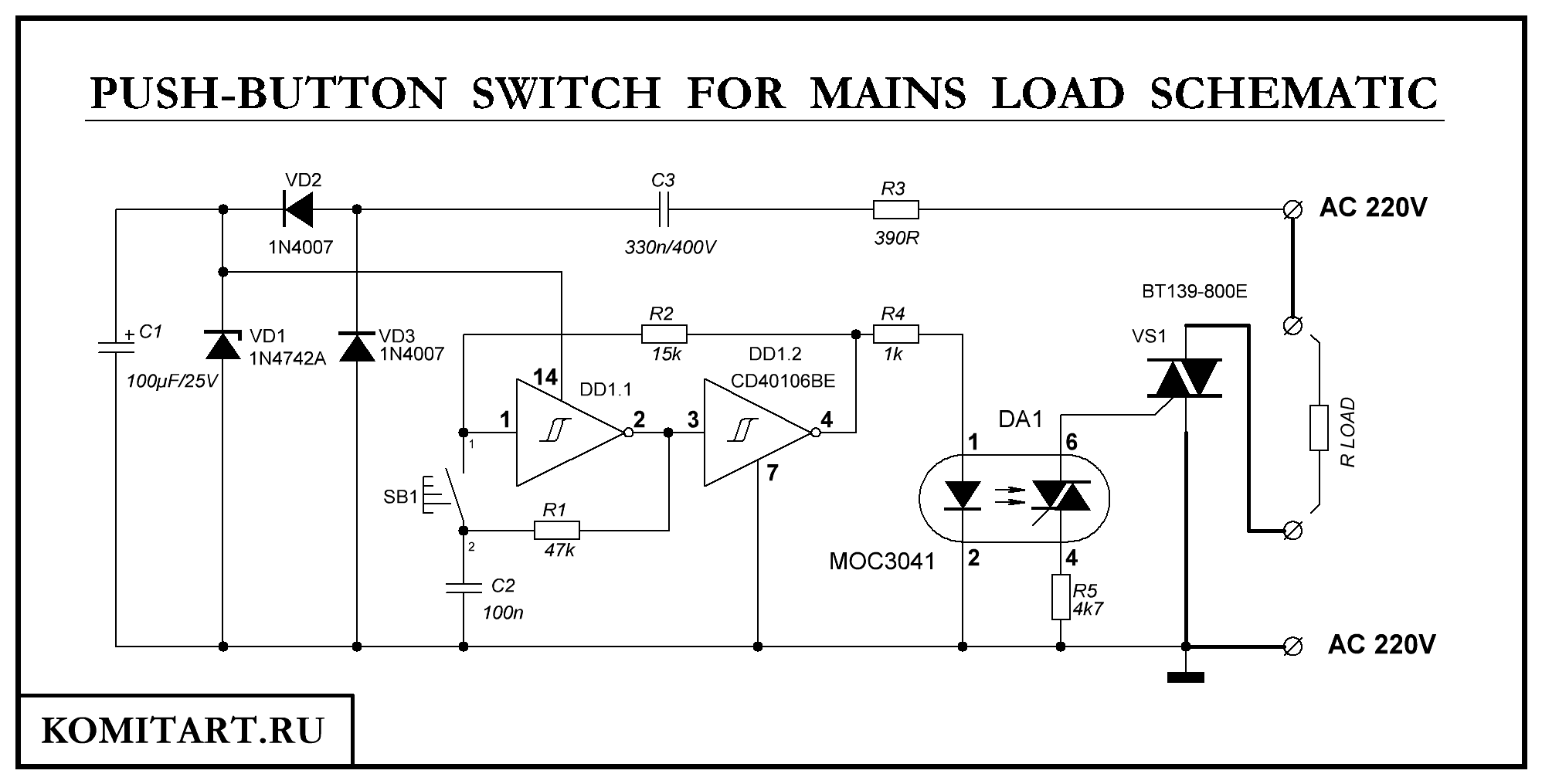

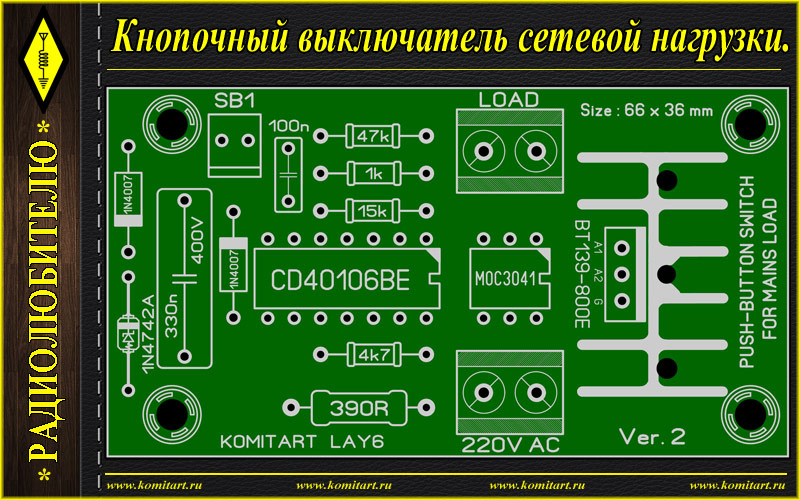

Кнопочный выключатель сетевой нагрузки.  Приветствую, друзья. В этой статье представлен материал для сборки кнопочного выключателя сетевой нагрузки, принципиальную схему нашел на канале Дзен PRACTICAL ELECTRONICS, её я перерисовал заново, нумерацию элементов проставил свою слева направо, поэтому она отличается от оригинала.  Для включения/выключения мощной нагрузки используется кнопка без фиксации, сама схема построена на микросхеме CD40106BE, это триггер Шмитта инвертирующий х 6 в корпусе DIP-14 (в схеме использовано 2 элемента из шести), каждое нажатие кнопки меняет состояние выхода (4 ножка) высокий/низкий уровень, далее стоит симисторная оптопара MOC3041, которая и управляет выходным симистором BT139-800E (TO-220AB), в принципе на выход можно поставить и более мощный симистор если того требует ваша нагрузка, ну а для BT139-800E максимальный ток составляет 16 Ампер. И если вам необходимо сделать управление нагрузкой из нескольких мест, то кнопки можно параллелить. О печатной плате - изначально я нарисовал LAY6 взяв за основу картинку, приведенную в исходнике, она односторонняя, размер 48 x 50 mm, выглядит она так:  но потом решил предложить свой вариант разводки, и уже предусмотреть установку небольшого радиатора для BT139-800E, плата при этом стала немного уже, но по длине получилась чуть больше, теперь размер составил 66 x 36 mm, компоновка элементов на плате такая: Обращу внимание, оба варианта плат находятся в одном файле LAY6 формата в разных вкладках. Силовые дорожки усильте припоем или отрезками медного провода. Список элементов схемы кнопочного выключателя: - DD1 - CD40106BE (корпус DIP-14) - 1 шт. - DA1 - MOC3041 - 1 шт. - VS1 - BT139-800E (корпус TO-220AB) - 1 шт. - VD1 - 1N4742A (стабилитрон 12V 1W корпус DO-41) - 1 шт. - VD2, VD3 - диод 1N4007 - 2 шт. - R1 - 47k / 0,25W - 1 шт. - R2 - 15k / 0,25W - 1 шт. - R3 - 390R / 0,5...1W - 1 шт. - R4 - 1k / 0,25W - 1 шт. - R5 - 4k7 / 0,25W - 1 шт. - C1 - 100uF/25V электролит - 1 шт. - C2 - 100nF/50V - 1 шт. - C3 - 330nF/400V - 1 шт. - SB1 - кнопка без фиксации - 1 шт. - Клеммник 2 Pin 2,54 mm (для кнопки SB1) - 1 шт. (на ваше усмотрение) - Клеммник 2 Pin 5 mm (для подключения проводов питания и нагрузки) - 2 шт. Что в архиве: файл LAY6 с печатными платами, принципиальная схема, CD40106B datasheet в формате PDF, MOC3041 datasheet в формате PDF, BT139 series datasheet в формате PDF, сопутствующие изображения. Удачной сборки. Размер архива - 1,5 Mb.
