6-12-2015, 18:44

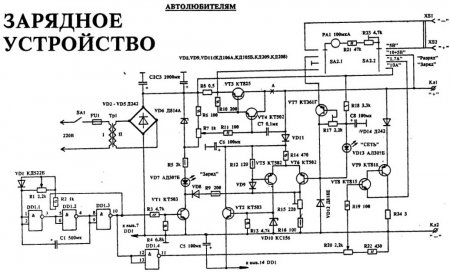

СХЕМА ЗАРЯДНО-ТРЕНИРОВОЧНОГО УСТРОЙСТВА ДЛЯ 12В АККУМУЛЯТОРОВ.  Схема данного зарядно-тренировочного устройства не новая, мы уже как-то ее повторяли, работала без проблем, но со временем наработки по этому проекту были утеряны, поэтому печатную плату для очередной сборки пришлось разрабатывать заново с учетом появившихся в доступном приобретении импортных комплектующих, например, диодный мост типа KBPS5010, который у нас был в наличии, и именно под него была разработана печатка. Принципиальная схема зарядника показана на рисунке ниже:  Сразу хотим отметить то, что на этой схеме не правильно пронумерованы ножки микросхемы К155ЛА3, поэтому на печатной плате пришлось переделать дорожки в соответствии с даташитом на МС. Правильная нумерация следующая:  Пробежимся кратко по основным узлам устройства. Схема питается от сети через понижающий трансформатор, мощность которого может быть порядка 150…200 Вт, напряжение на вторичной обмотке 16…18 Вольт. Применение моста KBPS5010 позволило уменьшить габаритные размеры устройства. На транзисторах VT3 и VT4 собран регулятор тока заряда аккумулятора, транзисторы VT8 и VT9 – разрядная цепь, R34 – нагрузочное сопротивление. Ток заряда регулируется в пределах 0…10 Ампер потенциометром R7, ток разряда 0…1 Ампер регулируется R20. На микросхеме К155ЛА3 собран генератор импульсов, скважность которых регулируется резистором R1, частота генерации зависит от номинала емкости С1. Импульсы поочередно включают зарядную и разрядную цепи. Оптимальным считается такой режим , когда время протекания зарядного тока в 2…3 раза короче разрядного, но при этом величина разрядного тока в 10 раз меньше зарядного. Резистором R15 настраивается порог отключения процесса заряда при достижении напряжения на аккумуляторе 14,2…14,4 Вольта. Данная схема была дополнена переключателем (типа тумблер) на 2 группы, с помощью которого появилась возможность отключения импульсного режима, и перевода устройства в постоянный режим заряда. Схема подключения этого тумблера показана на следующей схеме, она в принципе такая же, как и вышеуказанная, за исключением того, что зарядная цепь собрана на транзисторе обратной проводимости и в разрядной цепи стоит транзистор КТ825, хотя и КТ818 в данном случае вполне хватает. Расположение выводов транзисторов КТ818, КТ819, КТ825, КТ827:  Возможная замена транзистора КТ825: Внешний вид печатной платы показан ниже:   В связи с тем, что мы не стали реализовывать предел измерения 10…15 Вольт, транзистор VT7 по первой схеме, VT11 по второй на плату устанавливать не стали, если критично – дорисовать думаем не составит большого труда. Принципиальная схема второго варианта зарядного устройства с регулятором зарядного тока на КТ827 и переключателем режимов заряда ИМПУЛЬСНЫЙ/ПОСТОЯННЫЙ показана на рисунке далее:  При повторении схемы вместо транзистора КТ827 можно использовать импортный 2N3055. Вся настройка устройства подробно описана в журнале “Радиолюбитель” №4 за 1993 год (есть в архиве). Обе схемы и оба варианта печатных плат , а так же четвертый номер журнала можно скачать одним файлом с нашего сайта по прямой ссылке. Размер скачиваемого архива – 2,15 Mb. Если обнаружатся какие-либо недочеты или появятся пожелания доработки плат, просьба отписаться в комментариях.
