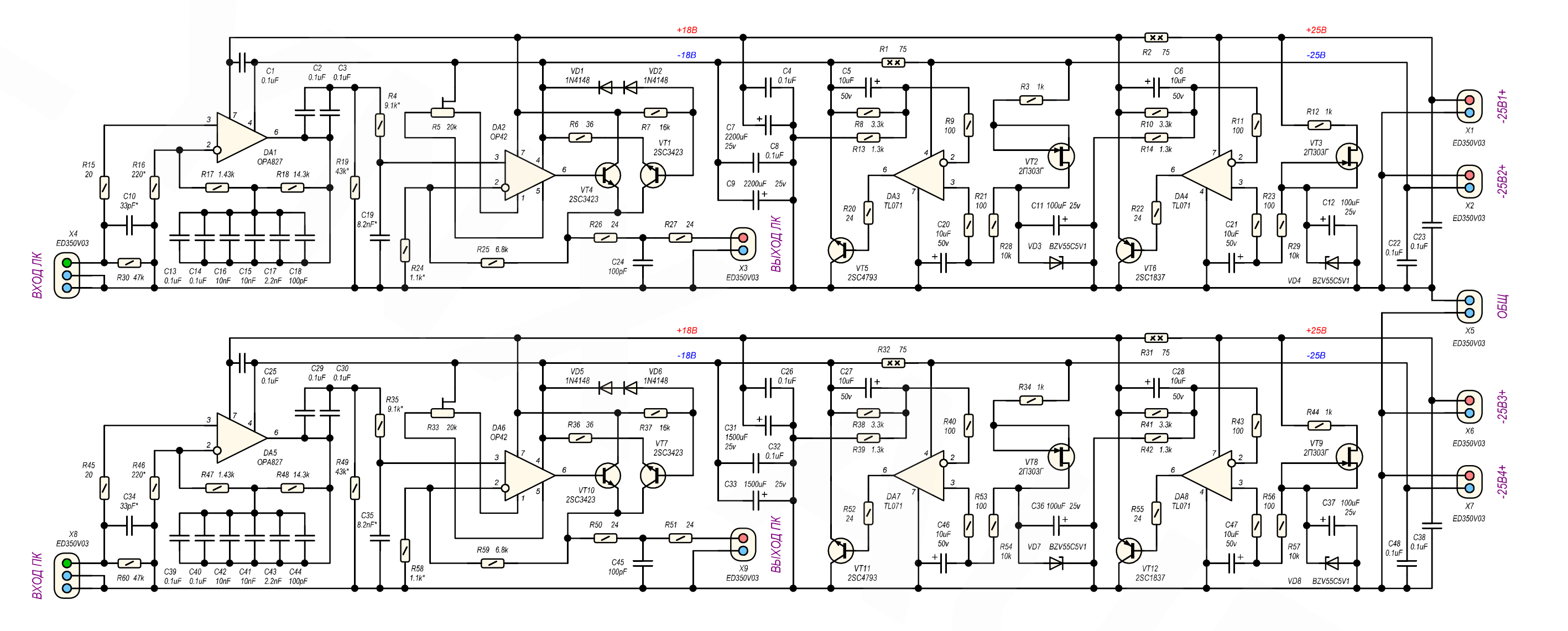

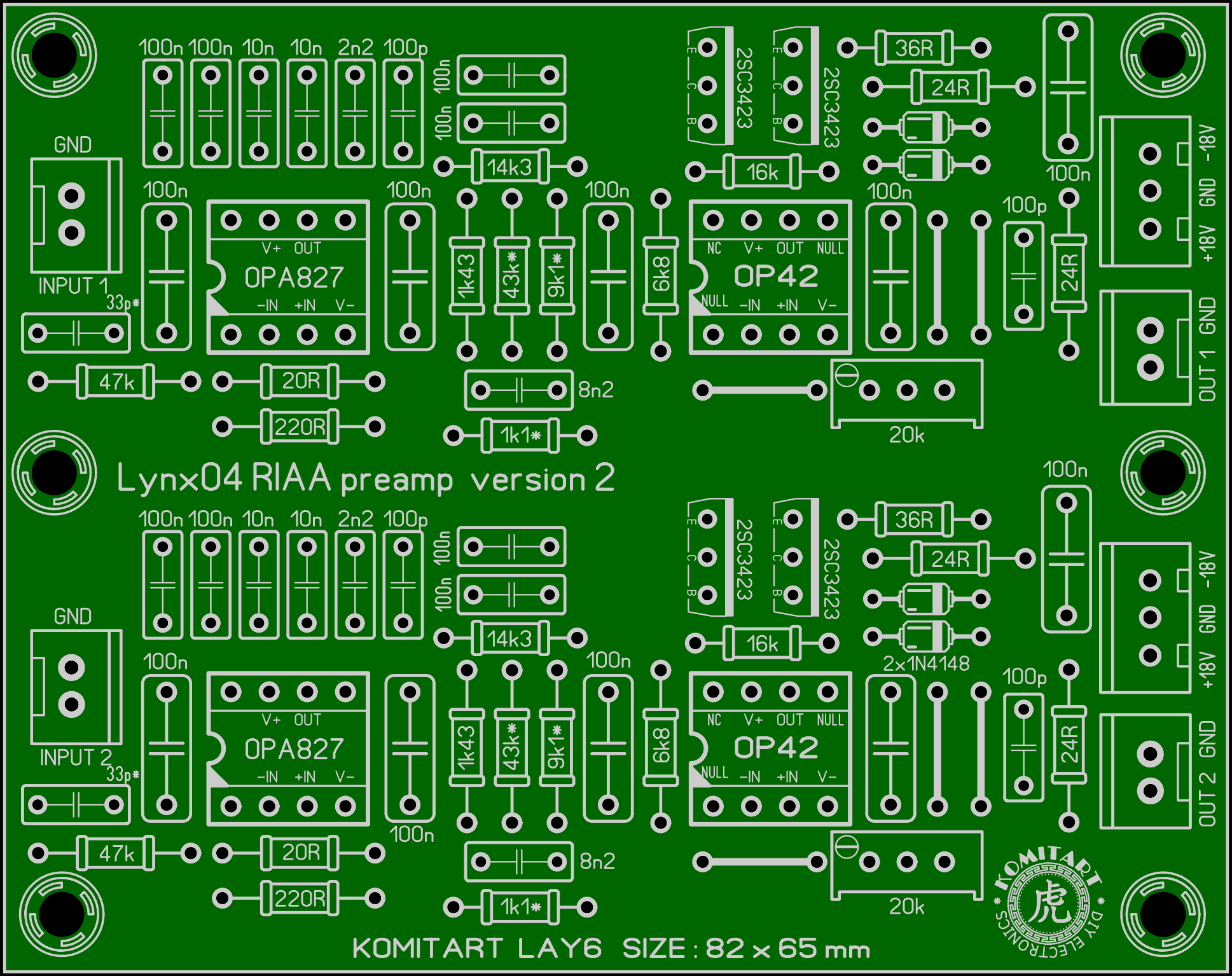

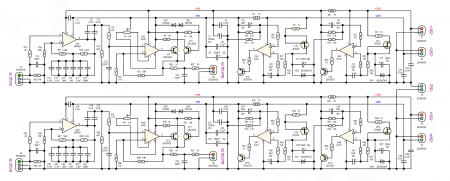

Lynx RIAA04V2 phono preamplifier.  Приветствую, друзья. Проектов RIAA предусилителей набралось достаточно чтобы выделить эту тему в отдельную категорию, и, как вы уже наверно заметили, в основном меню сайта я добавил ещё один пункт с названием "RIAA phono preamp", ну а в этой статье я приведу вам материал по одной из версий корректора MM Lynx RIAA04V2, схема этого варианта позаимствована на сайте diyfever, ссылку на него я дам в текстовом файле списка элементов, который найдете в архиве. И так, принципиальная схема:  Как я понял, эта версия является переработкой предыдущей модели Lynx04A, которая и по сей день довольно популярна среди радиолюбителей, потому что она легка в повторении, и обладает шикарным звучанием. В новой версии по входу использована очень малошумная OPA827, во втором каскаде OP42 и буферный повторитель на выходе. Так же на одной плате с усилителем в оригинале собран и блок питания, но я решил не делать разводку под него, а оставить на плате только корректор, сборка блока питания в моём случае подразумевается на отдельной плате, а схема этого блока питания вовсе не должна соответствовать той, которая показана в вышеприведенной схеме. Разводку платы корректора я решил сделать одностороннюю, потому что её легче самому изготовить методом ЛУТ. Каналы на плате раздельные, между собой они не имеют никаких соединений, компоновка элементов такая:  Отмечу то, что на плате для OPA827, которая выпускается в корпусе SOIC-8 я поставил панельку для микросхем в корпусе DIP-8, это даст возможность поэкспериментировать с разными операционными усилителями на входе, ну а OPA827 устанавливается в эту панельку с помощью небольшой переходной платки. Список элементов для двух каналов корректора (нумерация согласно схеме): - DA1, DA5 - OPA827 - 2 шт. - DA2, DA6 - OP42 - 2 шт. - VT1, VT4, VT7, VT10 - 2SC3423 - 4 шт. - R15, R45 - 20R/0,25W - 2 шт. - R16, R46 - 220R*/0,25W - 2 шт. - R17, R47 - 1k43/0,25W - 2 шт. - R18, R48 - 14k3/0,25W - 2 шт. - R19, R49 - 43k*/0,25W - 2 шт. - R30, R60 - 47k/0,25W - 2 шт. - R4, R35 - 9k1*/0,25W - 2 шт. - R24, R58 - 1k1*/0,25W - 2 шт. - R5, R33 - TrimPot 3296 - 20k - 2 шт. - R25, R59 - 6k8/0,25W - 2 шт. - R6, R36 - 36R/0,25W - 2 шт. - R7, R37 - 16k/0,25W - 2 шт. - R26, R27, R50, R51 - 24R/0,25W - 4 шт. - C10, C34 - 33pF*/50V - 2 шт. - C1, C2, C3, C13, C14, C25, C29, C30, C39, C40, + по питанию микросхем - 100n/50V - 18 шт. - C15, C16, C41, C42 - 10nF/50V - 4 шт. - C17, C43 - 2n2/50V - 2 шт. - C18, C24, C44, C45 - 100pF/50V - 4 шт. - C19, C35 - 8n2*/50V - 2 шт. - Клеммник 2 Pin 2,54mm (IN, OUT) - 4 шт. - Клеммник 3 Pin 2,54mm (POWER) - 2 шт. В архиве: - Принципиальная схема - Печатная плата LAY6 формата - OPA827 SOIC-8 datasheet - OP42 datasheet - 2SC3423 datasheet - Список элементов Удачной сборки. Размер архива - 4,4 Mb.
