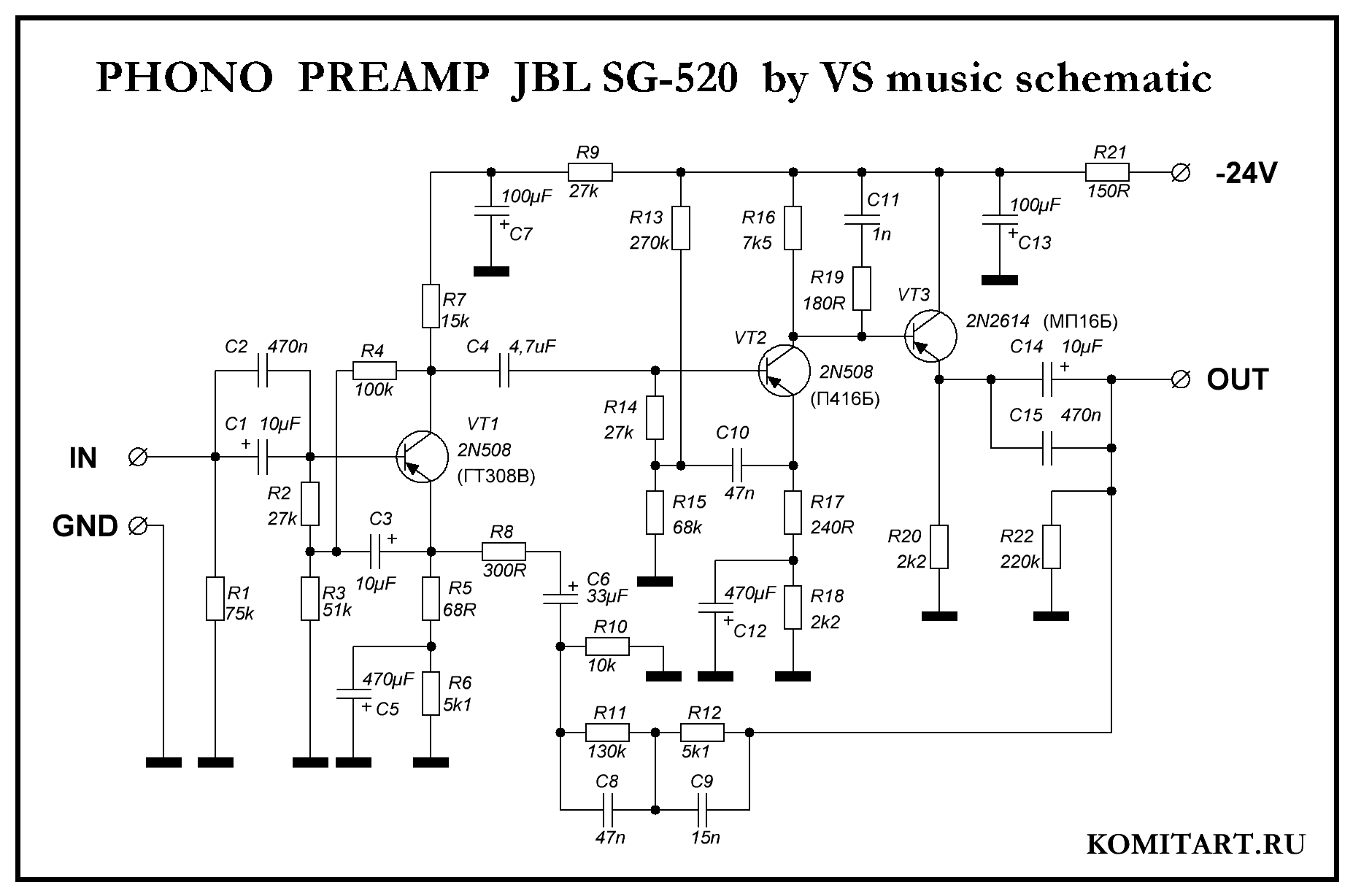

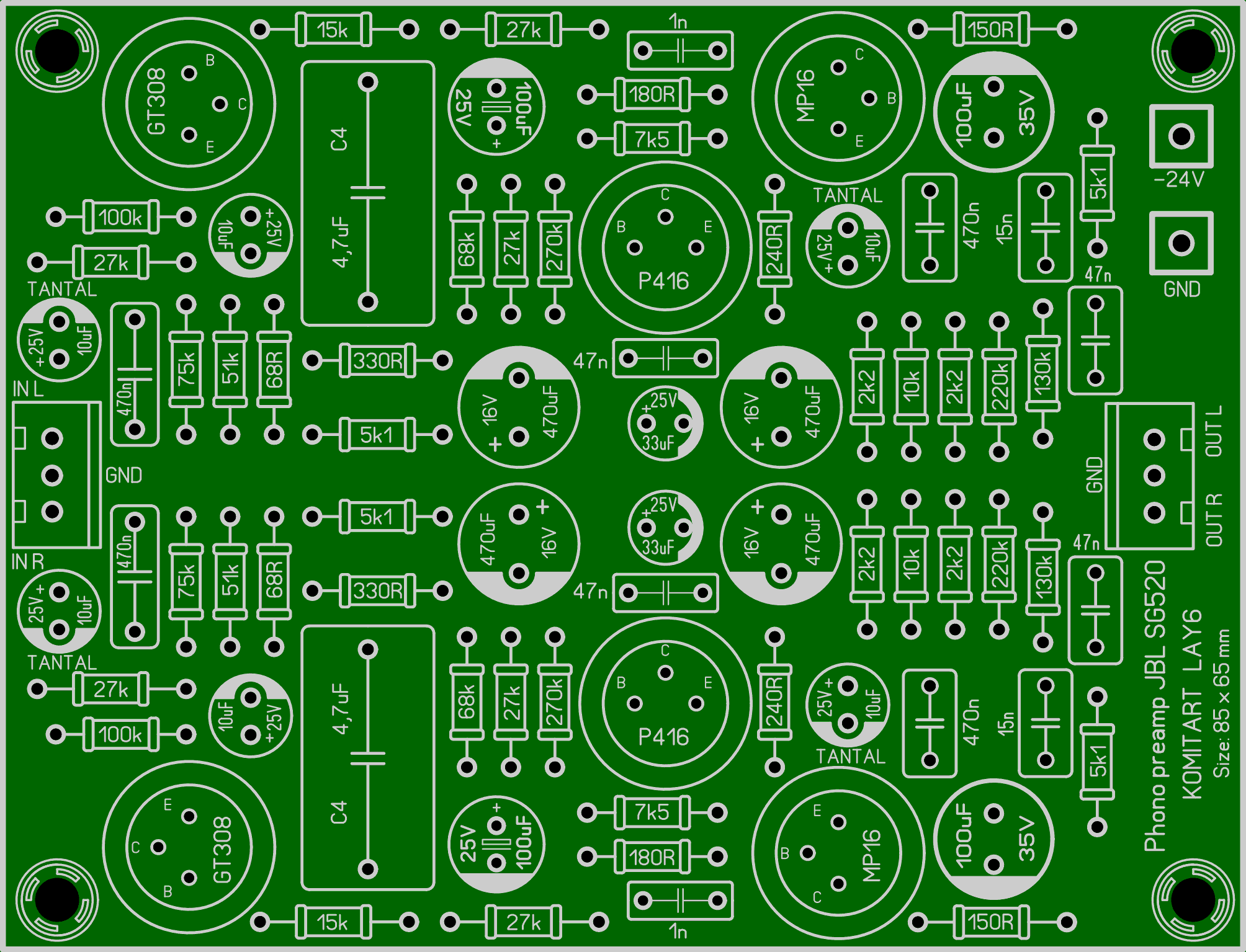

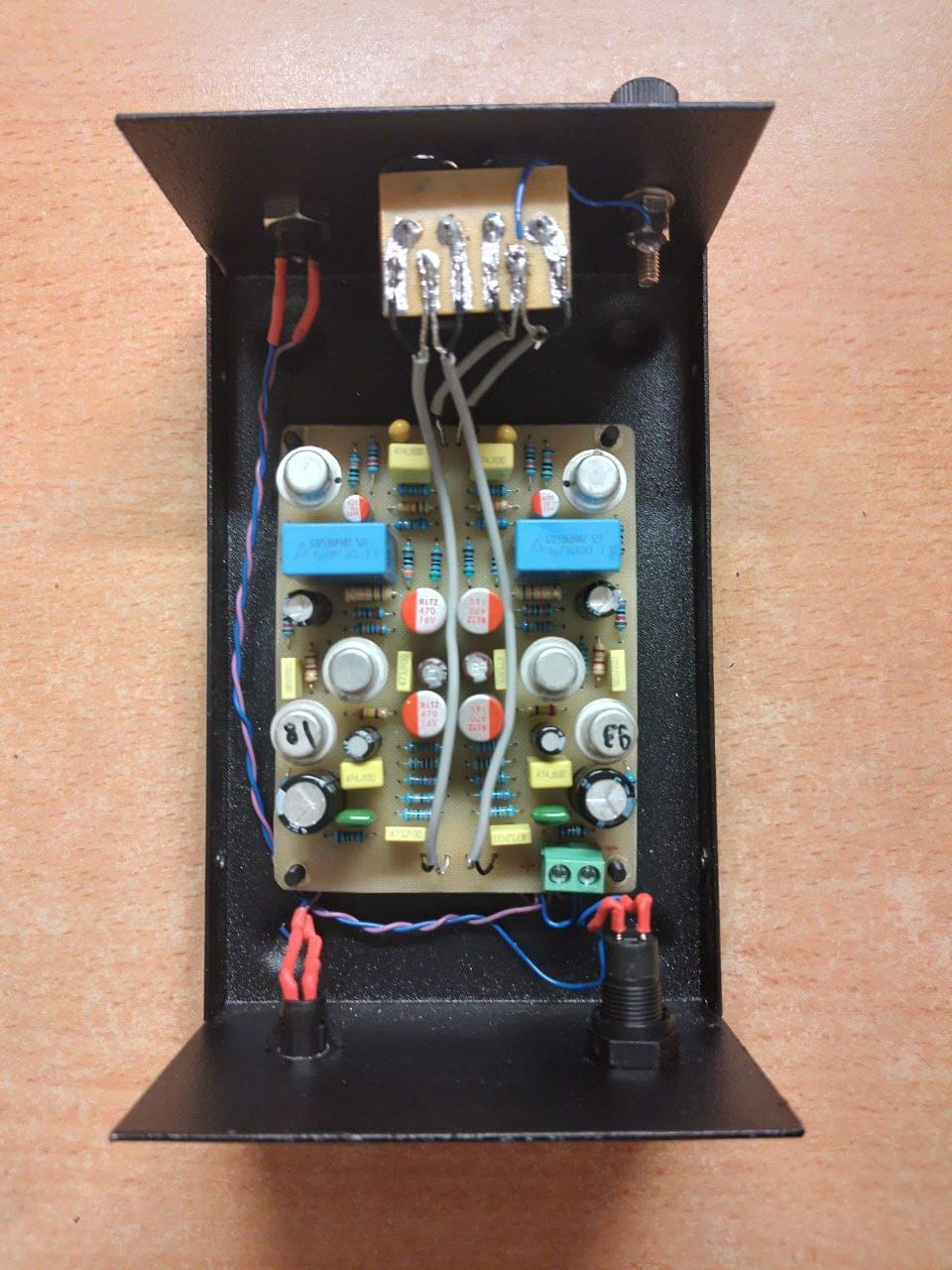

Фонокорректор из преда JBL SG-520.  Приветствую, друзья. Относительно недавно одному из наших друзей рисовал на заказ плату RIAA преампа по схеме, которой поделился пользователь VS Music на одном из форумов. Под схемой было написано следующее: "Корректор из преда JBL SG-520 . Я изготавливал корректор по этой схеме , звучит хорошо . На 3-м фото - мой вариант сборки этого корректора". Я не стал использовать в своей статье ни разводку, ни фотографии предусилителя от VS Music, потому что они мне не очень понравились в плане габаритов, решил сделать плату LAY6 заново как мне она представляется, и так принципиальная схема:  Эту схему я тоже перерисовал заново, так как в оригинале она была нарисована шариковой ручкой на листе из тетради в клеточку без указания номиналов элементов... ну не суть... Плату LAY6 рисовал абсолютно симметричную на оба канала, она односторонняя, размер 85 x 65 mm, компоновка элементов на плате следующая:  Неделю этот материал томился в ожидании сообщения от Сергея Т. о том как прошла сборка, и как этот RIAA preamp по звуку, сегодня он отписался мне о результате на e-mail, и я решил оформить статью по этому проекту. Вот то что было написано в сообщении: "RIAA запустился с первого раза!!! Звук очень приятный, мягкий глубокий бас,чистейшая середина и верх очень чёткий и прозрачный. Очень близок к ламповым фонокорректорам. Мне очень понравился!!! Опробование проводилось с головкой ORTOFON 2M Bronz". Транзисторы применялись отечественные. Список элементов RIAA JBL SG-520 для двух каналов: - VT1 - GT308V ( ГТ308В ) - 2 шт. - VT2 - P416B ( П416Б ) - 2 шт. - VT3 - MP16B (МП16Б) - 2 шт. - R1 - 75k/0,25W - 2 шт. - R2, R9, R14 - 27k/0,25W - 6 шт. - R3 - 51k/0,25W - 2 шт. - R4 - 100k/0,25W - 2 шт. - R5 - 68R/0,25W - 2 шт. - R6, R12 - 5,1k/0,25W - 4 шт. - R7 - 15k/0,25W - 2 шт. - R8 - 300R/0,25W - 2 шт. - R10 - 10k/0,25W - 2 шт. - R11 - 130k/0,25W - 2 шт. - R13 - 270k/0,25W - 2 шт. - R15 - 68k/0,25W - 2 шт. - R16 - 7,5k/0,25W - 2 шт. - R17 - 240R/0,25W - 2 шт. - R18 - 2,2k/0,25W - 2 шт. - R19 - 180R/0,25W - 2 шт. - R20 - 2,2k/0,25W - 2 шт. - R21 - 150R/0,25W - 2 шт. - R22 - 220k/0,25W - 2 шт. - C1, C14 - 10uF ( tantal ) - 4 шт. - C2, C15 - 470nF/50V пленка - 2 шт. - C3 - 10uF / 16...25V электролит - 2 шт. - C4 - 4,7uF / 100V NP - 2 шт. - C5, C12 - 470uF / 16V электролит - 4 шт. - C6 - 33uF / 16...25V электролит - 2 шт. - C7 - 100uF / 25V электролит - 2 шт. - C8, C10 - 47nF / 50V пленка - 4 шт. - C9 - 15nF/50V пленка - 2 шт. - C11 - 1nF/50V пленка - 2 шт. - C13 - 100uF / 35V электролит - 2 шт. - Power supply – minus 24 Volts . Фото платы в сборе от Сергея :  Удачного повторения. Размер архива - 1Mb.
