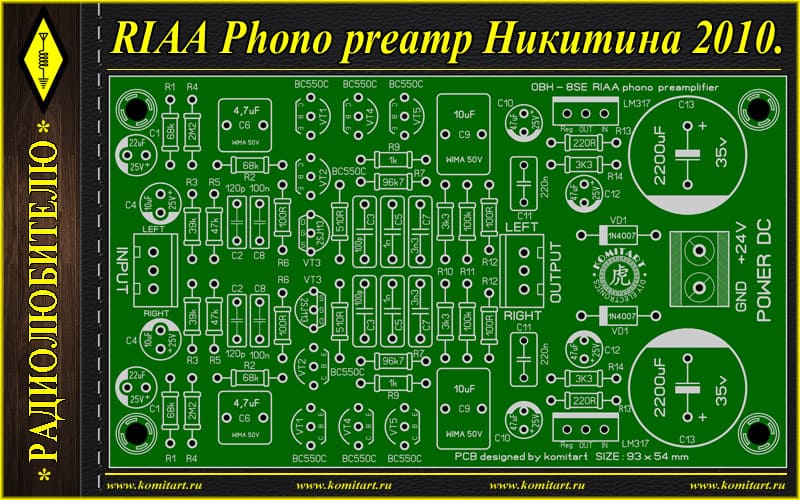

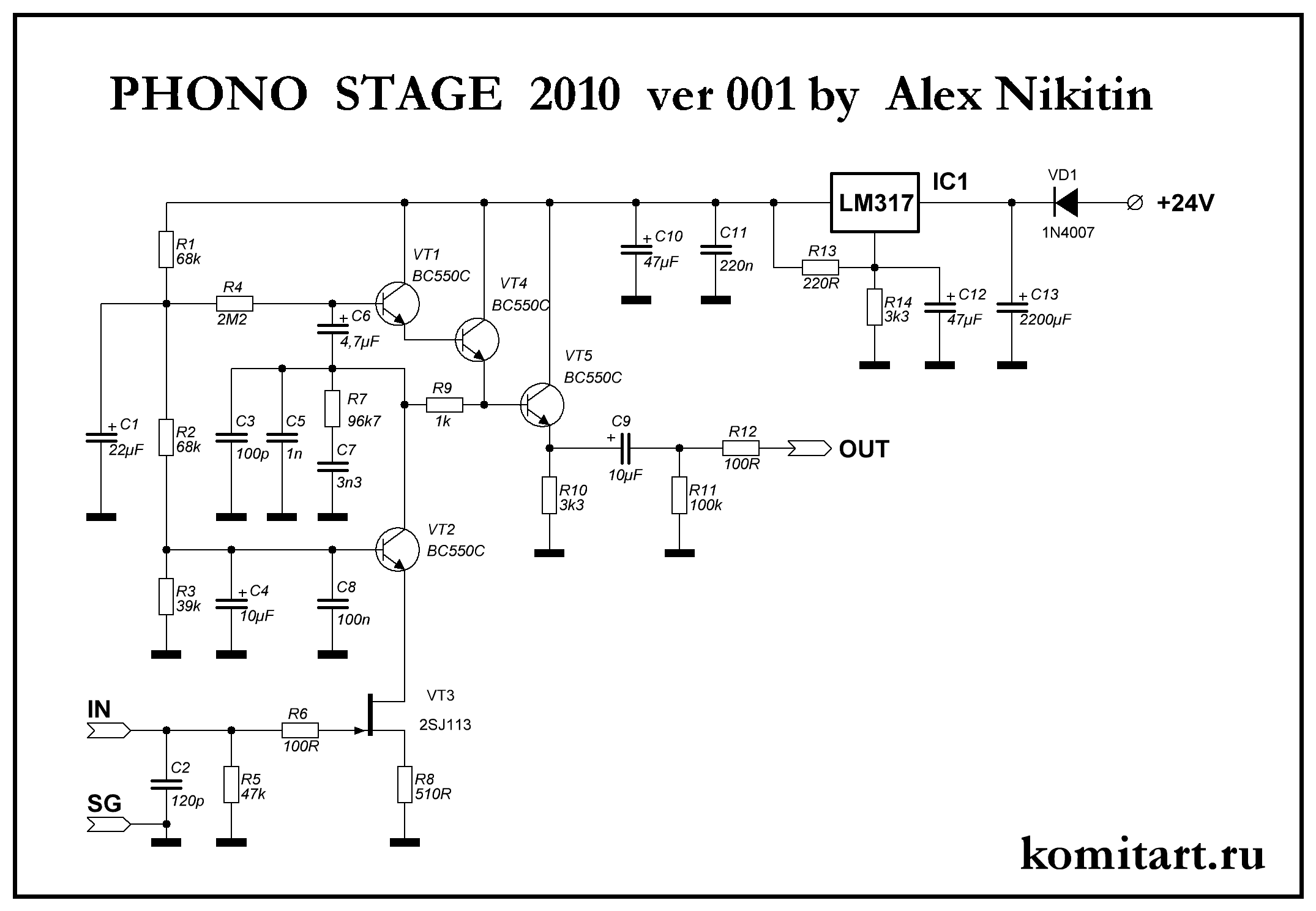

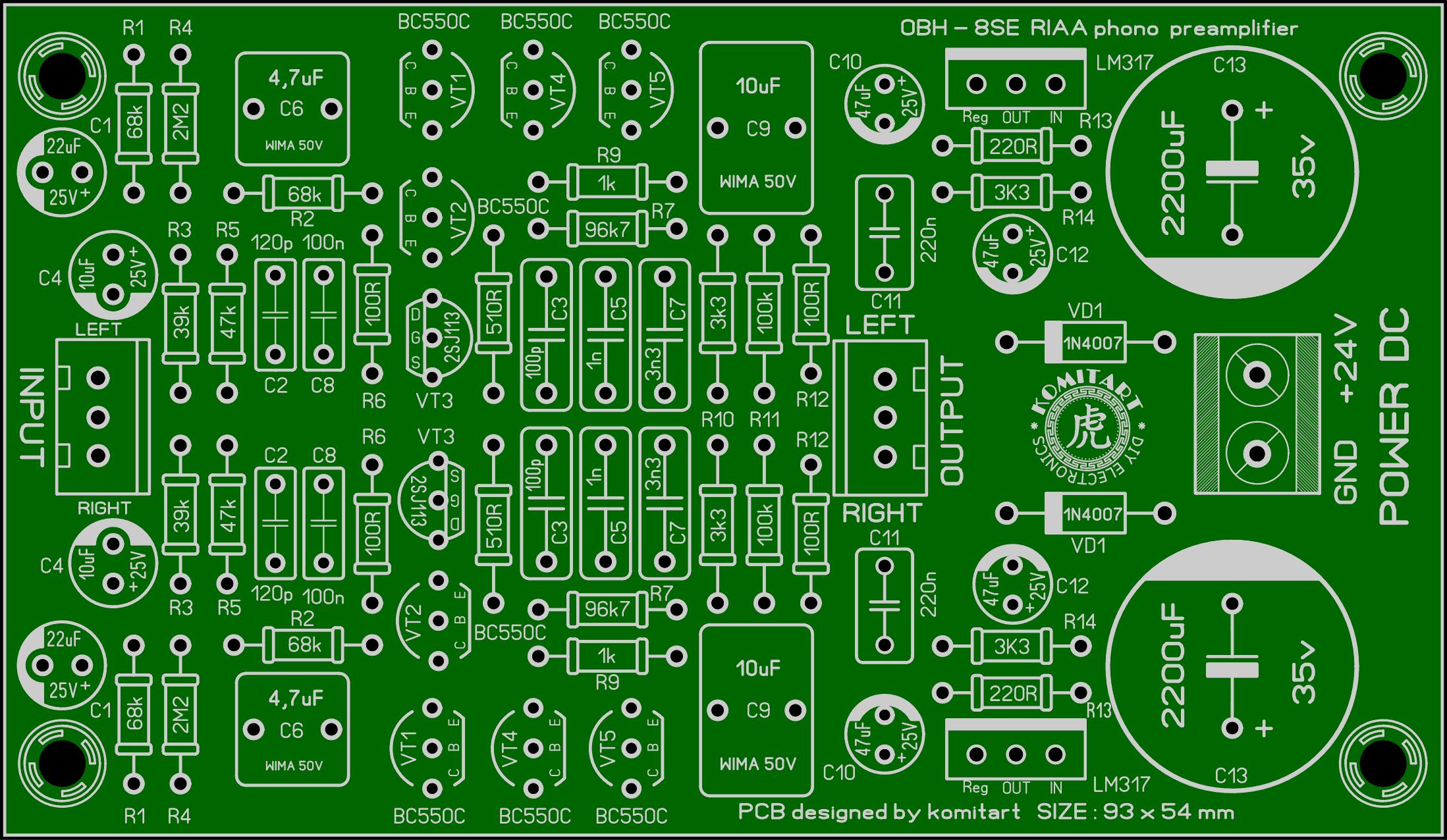

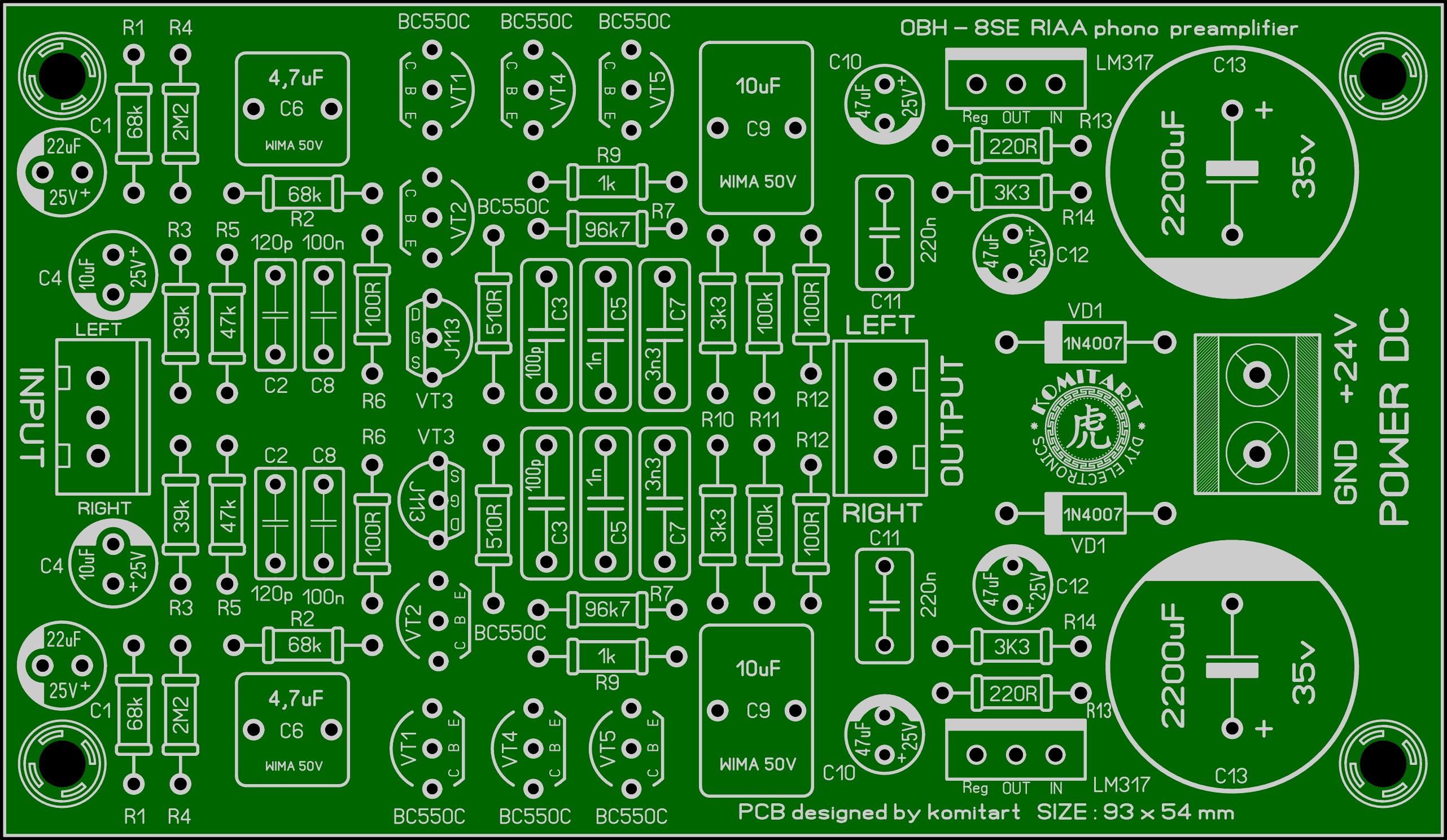

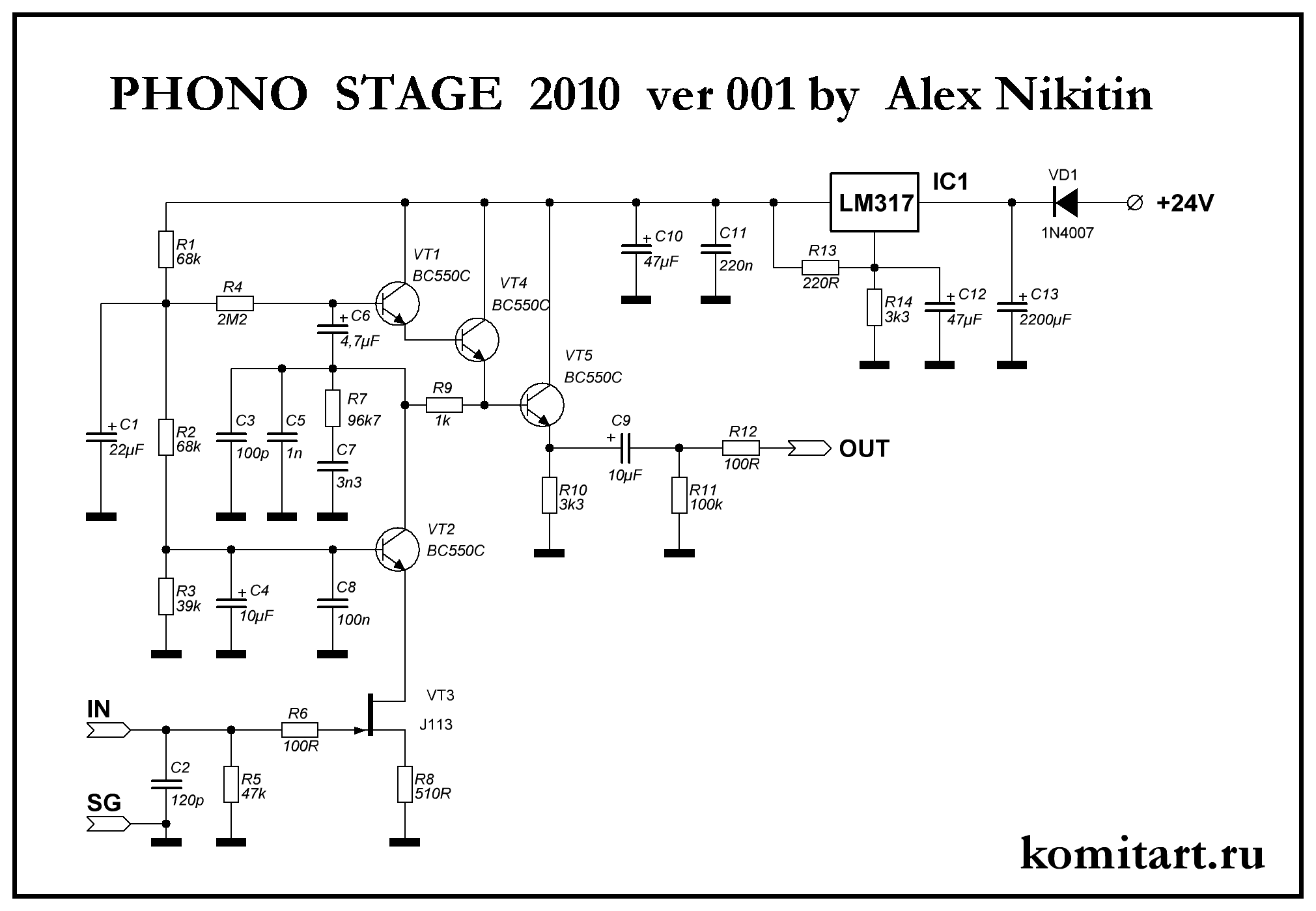

Фонокорректор Никитина 2010.  Приветствую, друзья. На форуме vegalab попалась на глаза ветка по фонокорректору Никитина 2010, прочитав пару страниц решил внести свою лепту в этот проект. Печатная плата конечно на форуме была, но, как говорится, без поллитра там хрен разберешься, там как минимум литр нужен, а я столько не выпью, и решил предложить свой вариант разводки, а заодно и перерисовать заново принципиальную схему. Сразу хочу обратить внимание, нумерацию элементов я проставил свою, и она не совпадает с нумерацией оригинальных схем с форума. Новую нумерацию элементов я так же проставил в слое шелкографии печатной платы. И так принципиальная схема:  На форуме я вычитал предложения, что не плохо было бы добавить к преампу блок питания на LM317, а лучше свой блок питания на каждый канал, на плате эта хотелка реализована. Вместо электролитических емкостей на плате применены макросы неполярных конденсаторов типа WIMA, на качестве этих конденсаторов я бы экономить не советовал, ну или применить емкости типа Nichicon ES, в цепях коррекции лучше поставить FKP2. Радиаторы ставить на LM317 не нужно, при таком токе они будут совсем холодные. Плата в этом проекте односторонняя, размер получился 93 x 54 mm, компоновка элементов на плате симметричная, выглядит так:  Список элементов: - IC1 - LM317 - 2 шт. - VT1, VT2, VT4, VT5 - BC550C - 8 шт. - VT3 - 2SJ113 - 2 шт. - VD1 - 1N4007 - 2 шт. - R1, R2 - 68k / 0,25W - 4 шт. - R3 - 39k / 0,25W - 2 шт. - R4 - 2M2 / 0,25W - 2 шт. - R5 - 47k / 0,25W - 2 шт. - R6, R12 - 100R / 0,25W - 4 шт. - R7 - 96k7 / 0,25W - 2 шт. (можно поставить 91k) - R8 - 510R / 0,25W - 2 шт. - R9 - 1k / 0,25W - 2 шт. - R10, R14 - 3k3 / 0,25W - 4 шт. - R11 - 100k / 0,25W - 2 шт. - R13 - 220R / 0,25W - 2 шт. - C1 - 22uF/25V - электролит - 2 шт. - C2 - 120p / 50V - 2 шт. - C3 - 100p / 50V - 2 шт. - C4 - 10uF/25V - электролит - 2 шт. - C5 - 1nF / 50V - 2 шт. - C6 - 4,7uF / 50V WIMA - 2 шт. - C7 - 3n3 / 50V - 2 шт. - C8 - 100nF / 50V - 2 шт. - C9 - 10uF / 50V WIMA - 2 шт. - C10, C12 - 47uF/25V - электролит - 2 шт. - C11 - 220nF / 50V - 2 шт. - C13 - 2200uF/35V - электролит - 2 шт. - Клеммник 2 Pin 5 mm (питание) - 1 шт. - Клеммник 3 Pin 2,54 mm (вход/выход) - 2 шт. Удачной сборки. Размер архива - 0,7 Mb.
