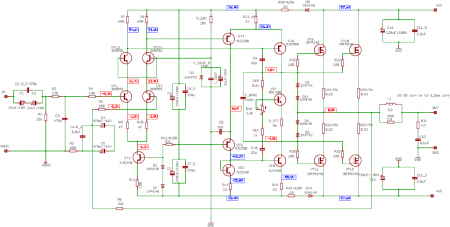

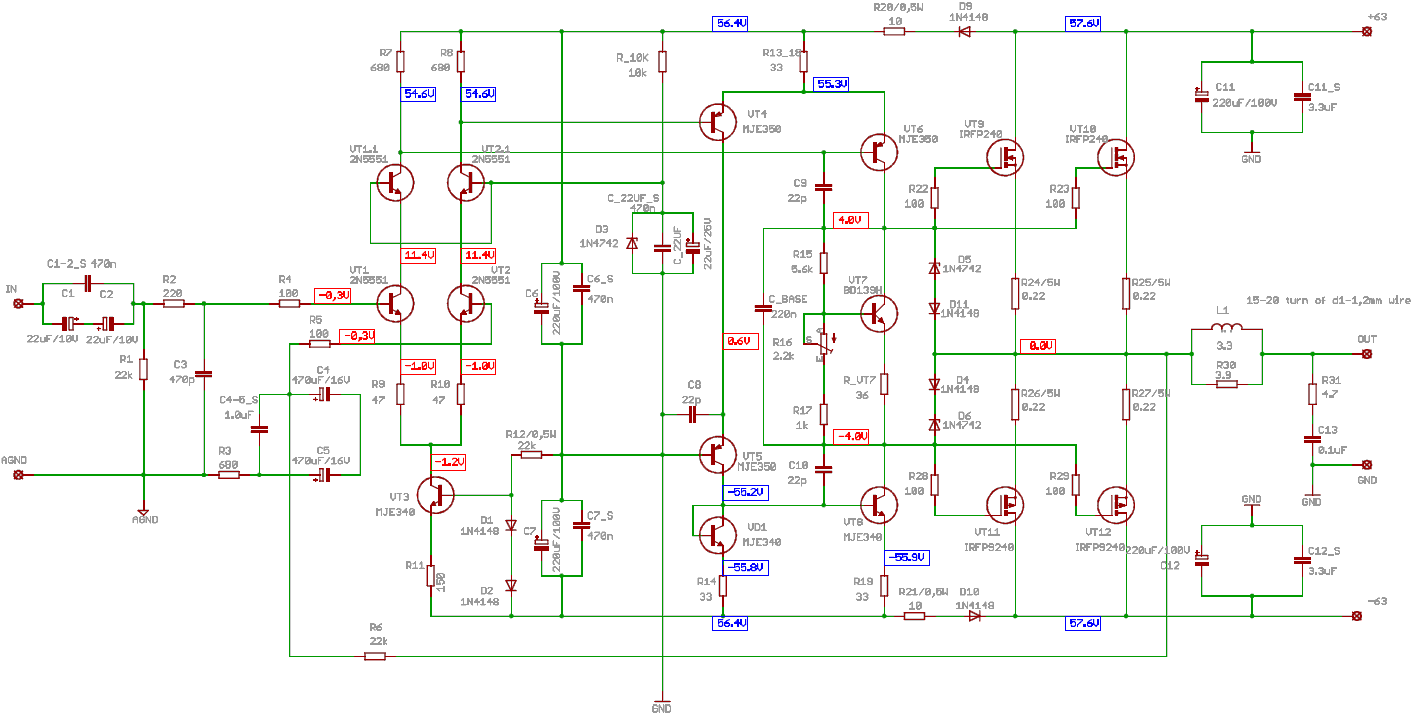

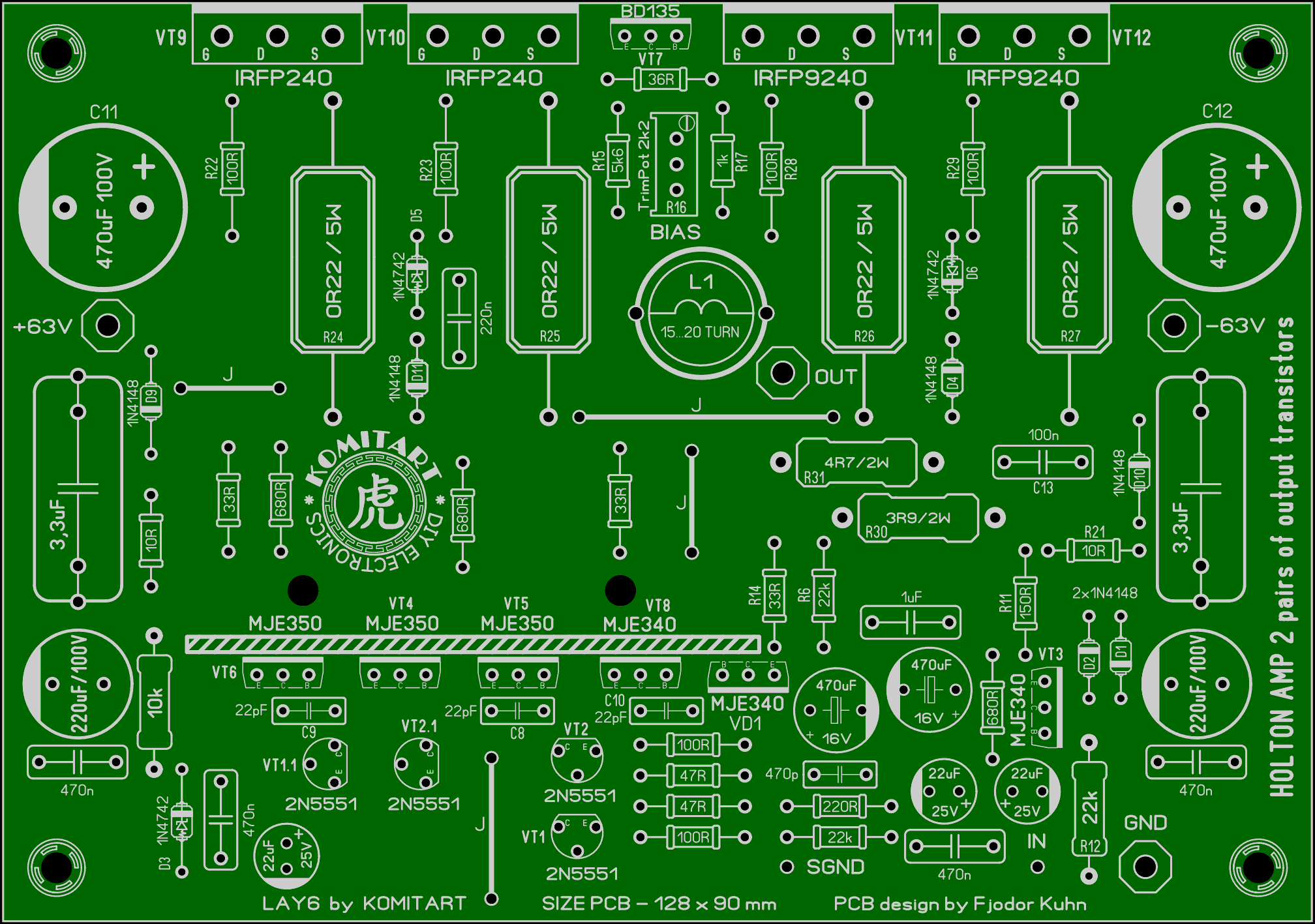

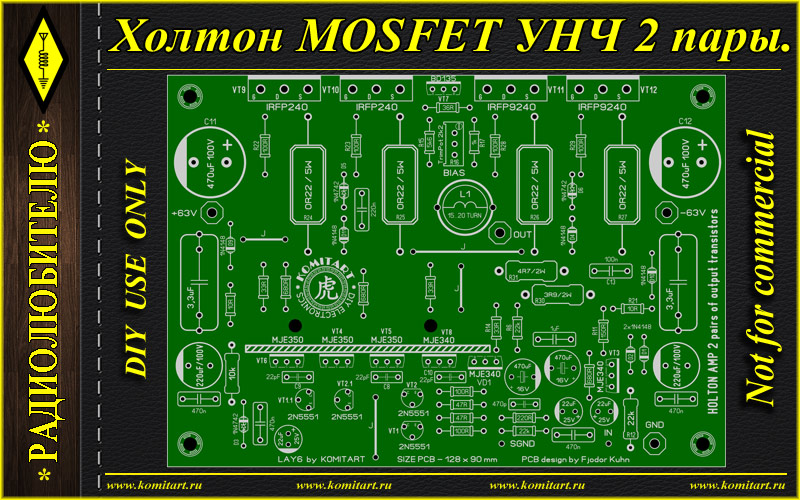

Holton MOSFET amplifier 2 pair output transistors.  Приветствую, друзья. Это вторая статья по Холтон усилителю, в этой версии две пары MOSFET транзисторов на выходе. Данный Холтоноид является интерпретацией Fjodor Kuhn (aka дядя Федор), который воплотил в жизнь те доработки, которые обсуждались на форуме Вегалаб, в архиве я дам вам ссылку на статью первоисточник, непременно прочитайте эту информацию перед сборкой. Там же я дам ссылку на видео от Александра (канал Ютуб "Радиоремонт и самоделки"), в котором он производит сборку этого усилителя и его опробование. Принципиальная схема с учетом доработок приведена на рисунке ниже:  Автором разводки печатной платы является дядя Федор, об этом я сделал соответствующую надпись в слое шелкографии, плата односторонняя, размер 128 x 90 mm, компоновка элементов на плате не плотная, выглядит она так:  Есть момент, который, я думаю, стоит озвучить, в схеме есть добавленный в процессе доработки транзистор MJE340, который обозначен как VD1, дело в том, что в этом транзисторе используется только один переход (база-эмиттер), где база соединена с коллектором, и если вы не захотите ставить этот дополнительный транзистор, можете смело вместо него впаять маломощный диод 1N4148 анодом на место базы, катодом на эмиттер. Но, если всё-таки вы решите использовать MJE340, то он просто впаивается в плату, на пластину-радиатор он не крепится, на этом радиаторе устанавливаются 4 транзистора, это по схеме VT4, VT5, VT6 и VT8. В остальном, надеюсь, никаких вопросов возникнуть не должно, плата теперь довольно информативна и интуитивно понятна. Катушка содержит 15...20 витков провода диаметром 1mm в два слоя на оправку диаметром 10mm. Список элементов для одного канала: Нумерация согласно принципиальной схемы. - VT1, VT1.1, VT2, VT2.2 - 2N5551 - 4 шт. - VT3, VT8, VD1 - MJE340 (KSE340) - 3 шт. - VT4, VT5, VT6 - MJE350 (KSE350) - 3 шт. - VT7 - BD135 (BD139) - 1 шт. - VT9, VT10 - IFRP240 - 2 шт. - VT11, VT12 - IFRP9240 - 2 шт. - D1, D2, D4, D9, D10, D11 - 6 шт. - D3, D5, D6 - 1N4742A - стабилитрон 1W, 12V, DO-41 - 3 шт. - R1, R6 - 22k / 0,25W - 2 шт. - R2 - 220R / 0,25W - 1 шт. - R3, R7, R8 - 680R / 0,25W - 3 шт. - R4, R5, R22, R23, R28, R29 - 100R / 0,25W - 6 шт. - R9, R10 - 47R / 0,25W - 2 шт. - R11 - 150R / 0,25W - 1 шт. - R12 - 22k / 0,5W - 1 шт. - R_10K - 10k/ 0,5W - 1 шт. - R13_1&, R14, R19 - 33R / 0,25W - 3 шт. - R15 - 5k6 / 0,25W - 1 шт. - R16 - подстроечный резистор 3296W 2k2 - 1 шт. - R17 - 1k / 0,25W - 1 шт. - R_VT7 - 36R / 0,5W - 1 шт. - R20, R21 - 10R / 0,5W - 2 шт. - R24, R25, R26, R27 - 0R22 / 5W - 4 шт. - R30 - 3R9 / 2W - 1 шт. - R31 - 4R7 / 2W - 1 шт. - C1, C2 - 22uF/25V электролит - 2 шт. - С1-2, C6_S, C7_S, C22uF_S - 470n/50V пленка - 4 шт. - C3 - 470pF/50V керамика - 1 шт. - C4_5 - 1uF/50V NP пленка - 1 шт. - C4, C5 - 470uF/16V - 2 шт. - C6, C7 - 220uF/100V электролит - 2 шт. - C-22uF - 22uF/25V электролит - 1 шт. - C8, C9, C10 - 22pF/50V керамика - 3 шт. - Cbase - 220n/50V пленка - 1 шт. - C11, C12 - 470uF/100V электролит - 2 шт. - C11_S, C12_S - 3,3uF/100V пленка - 2 шт. - C13 - 100n/100V пленка - 1 шт. По питанию поставьте предохранители 5 Ампер в каждое плечо, под выходные транзисторы поставьте изолирующие термопрокладки, лучше слюду. Удачного повторения. Размер архива - 3 Mb.
