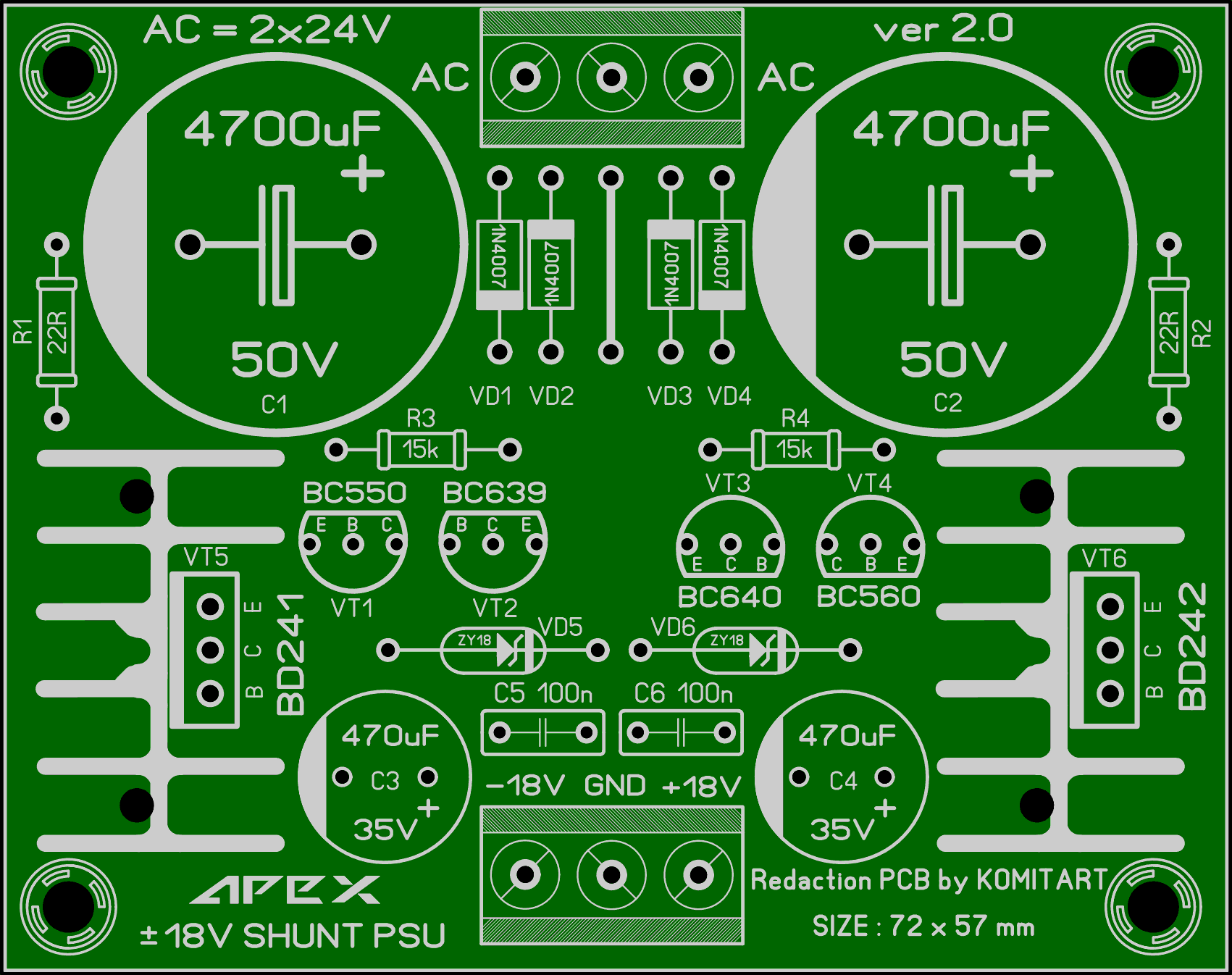

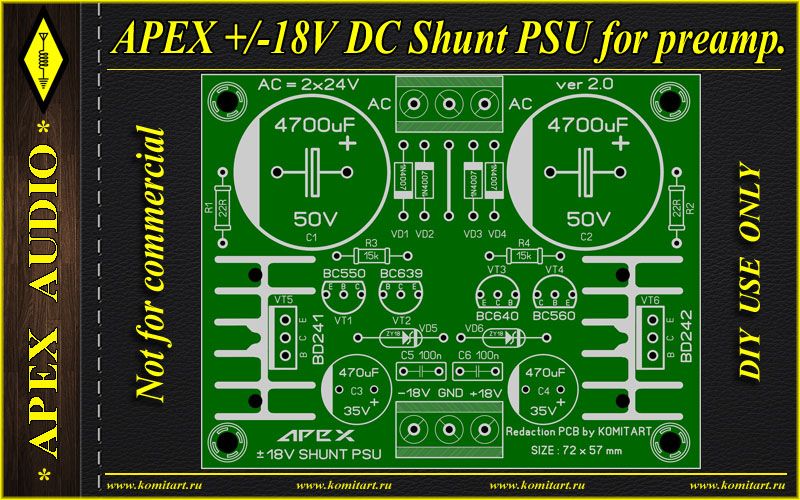

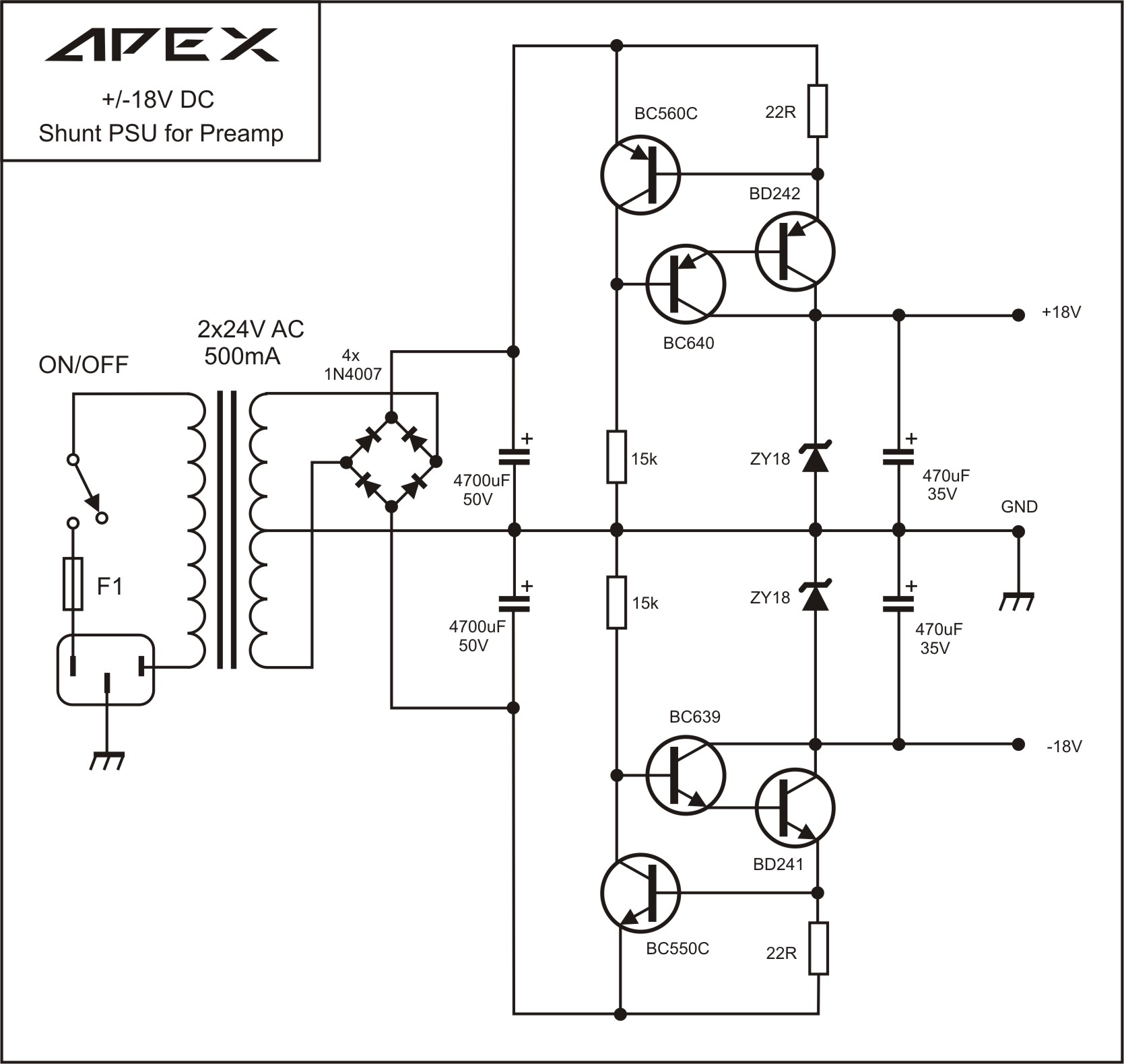

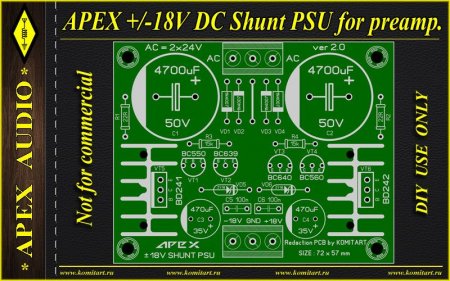

APEX 2x18V Shunt PSU ver2.  Приветствую, друзья. Покопавшись на форуме Diyaudio, обнаружил проект блока питания для преампа +/-18 Вольт от APEX, которого ещё нет в моей подборке. Этот проект на форуме называется "APEX +/-18V DC Shunt PSU for preamp", как пишет автор этот простой шунтирующий стабилизатор можно использовать с усилителями AX в качестве источника питания для предусилителя. В качестве входного напряжения стабилизатора можно использовать напряжение от шины усилителя (без диодов 1N4007 и конденсаторов 4700 мкФ). Принципиальная схема такая:  При рисовании печатной платы за основу взял пример с форума от Willy B (Cerna), по выходу в параллель электролитическим конденсаторам 470uF поставил емкости по 100nF, они на схеме не указаны. Плата блока питания односторонняя, размер 72 x 57 mm, компоновка элементов на плате такая:  Список элементов: - VT1 - BC550 - 1 шт. - VT2 - BC639 - 1 шт. - VT3 - BC640 - 1 шт. - VT4 - BC560 - 1 шт. - VT5 - BD241 - 1 шт. - VD1...VD4 - 1N4007 - 4 шт. - VD5, VD6 - Стабилитрон 18V 1W - 2 шт. - VT6 - BD242 - 1 шт. - R1, R2 - 22R/0,5...1W - 2 шт. - R3, R4 - 15k/0,25W - 2 шт. - C1, C2 - 4700uF/50V электролит - 2 шт. - C3, C4 - 470uF/35V электролит - 2 шт. - C5, C6 - 100nF/50V - 2 шт. - Радиаторы - 2 шт. - Клеммник 3Pin 5 mm - 2 шт. Удачной сборки. Размер архива - 0,4 Mb.
