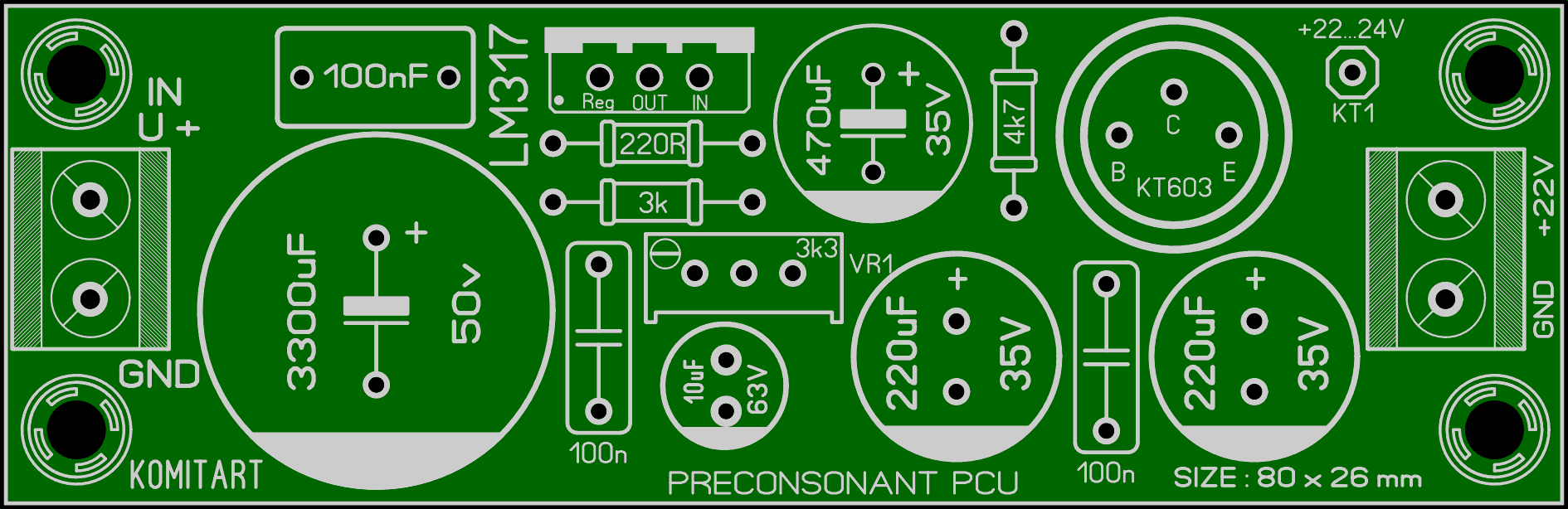

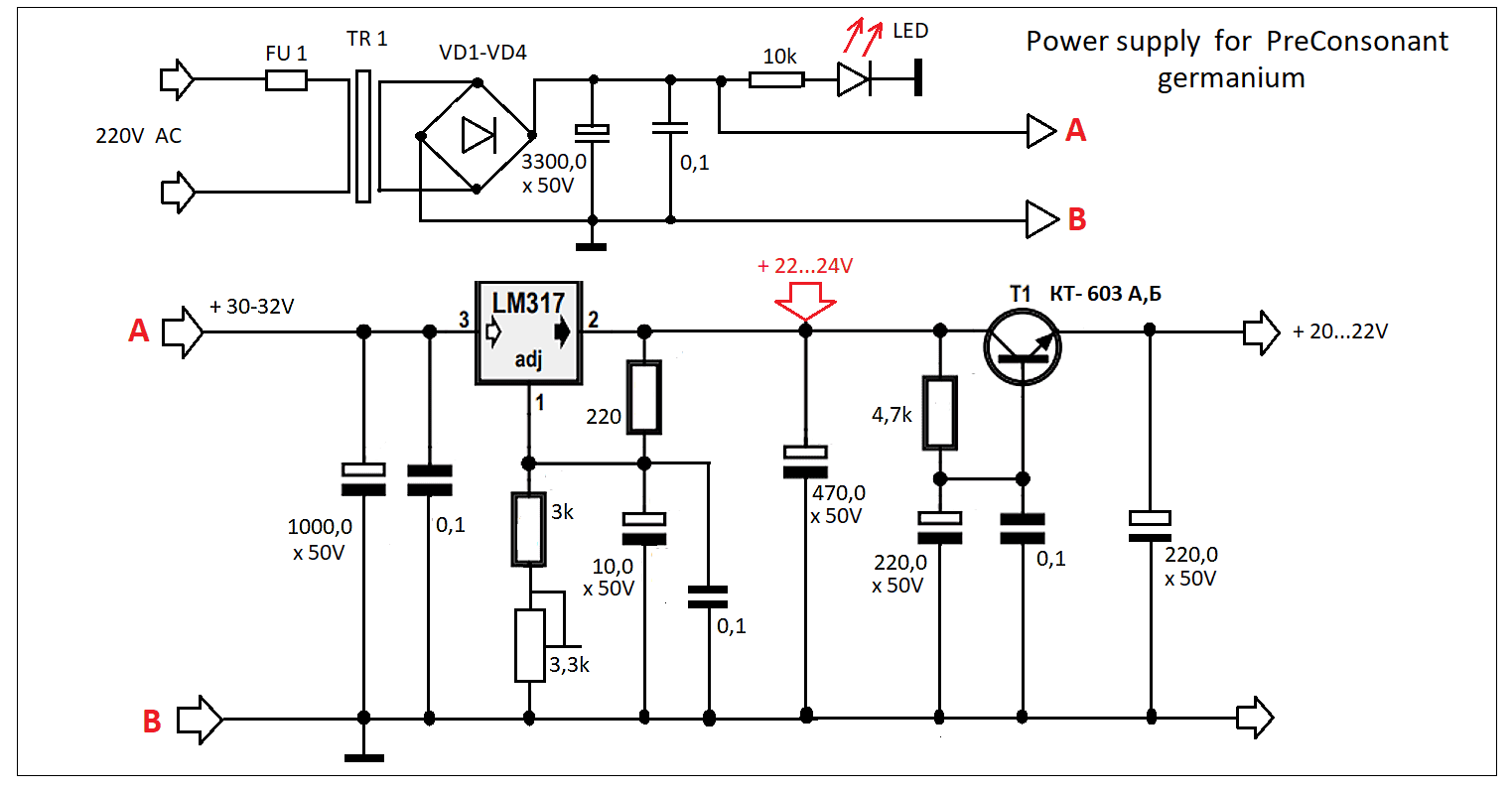

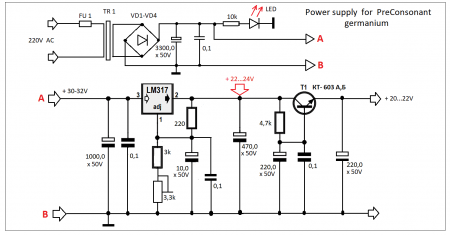

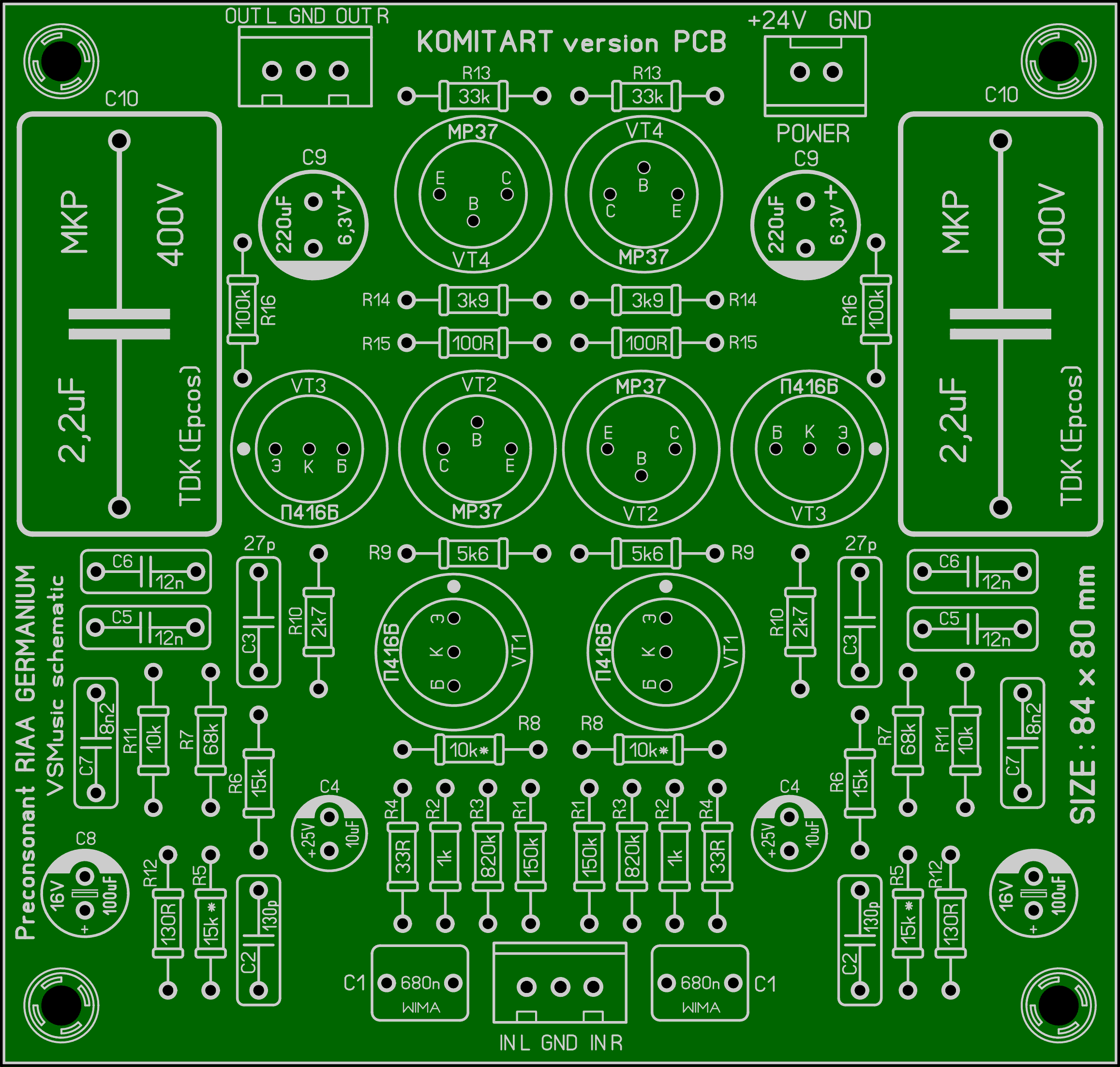

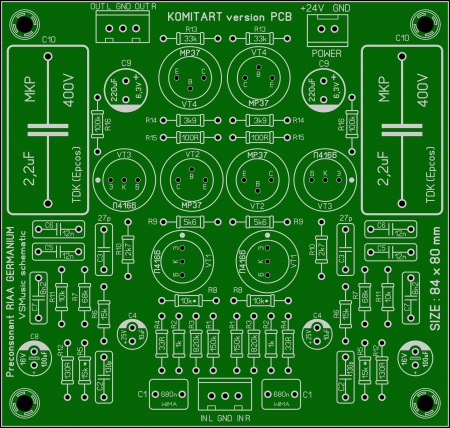

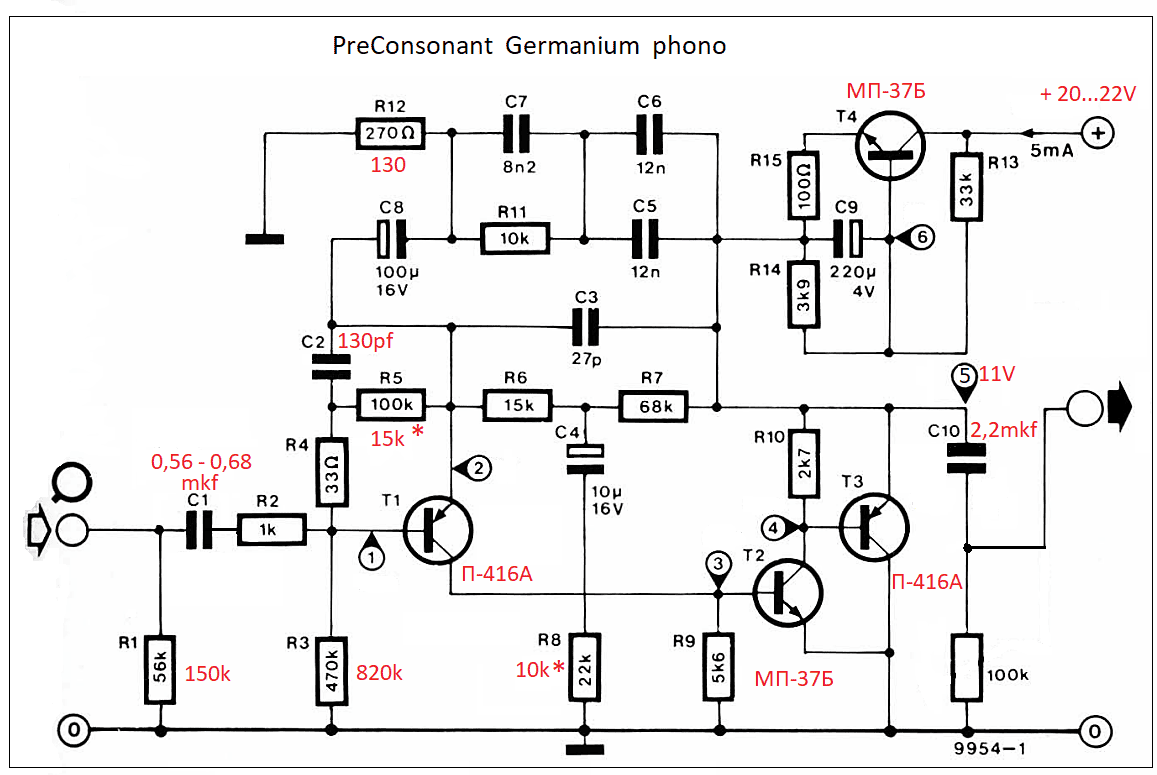

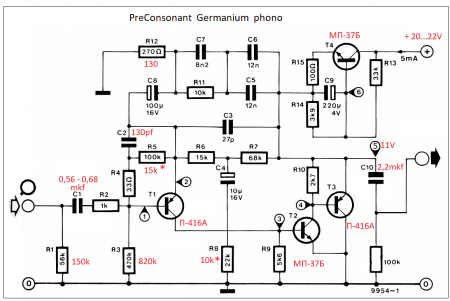

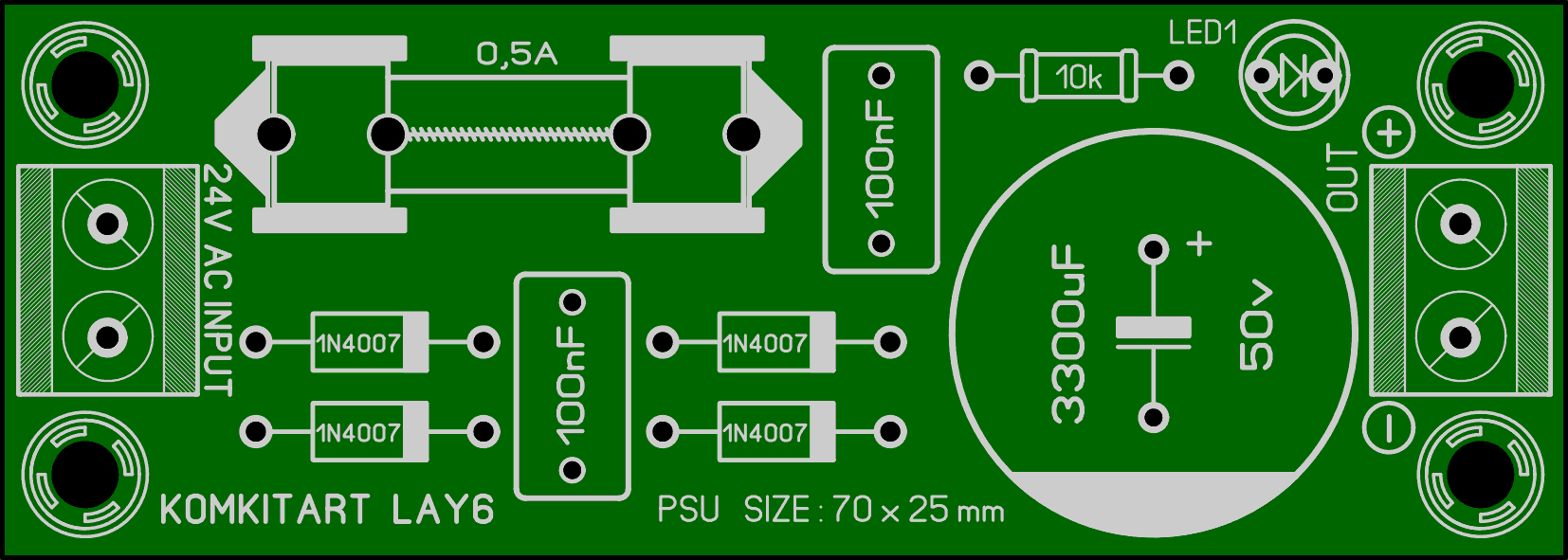

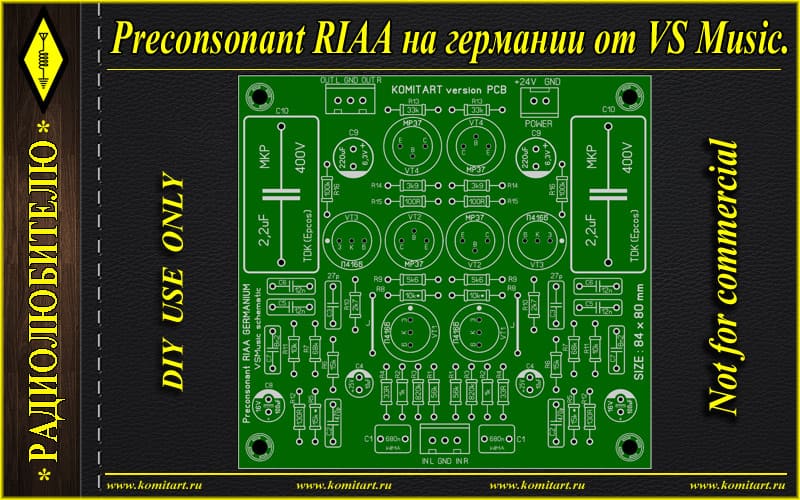

Elektor Preconsonant RIAA на германии.  Приветствую, друзья. Поскольку проект Preconsonant RIAA на германии заслуживает внимания я сделал ещё один вариант печатных плат как для корректора, так и для блока питания к нему. Напомню, ноги этого проекта растут из журнала Elektor за 1978 год, в одной из предыдущих статей я делился с вами оригинальным материалом, сейчас я повторять его не буду, но фрагмент из статьи вы найдёте в архиве. Плату делал с учетом переделок от VS Music, замена транзисторов и изменения номиналов элементов показаны на принципиальной схеме ниже, так же ниже показана схема блока питания, который был применён Виктором для этого варианта корректора:   Немного информации от VS Music: Как вы можете видеть на первой странице этой темы форума, сначала я собрал предусилитель Preconsonant по оригинальной схеме 1978 года — на кремниевых транзисторах. И мне очень нравится этот предусилитель, у него хорошее звучание… Затем я решил собрать германиевую версию этой схемы. Германиевая версия звучит немного мягче, чем кремниевая. Но при этом она не проигрывает в качестве звука, он очень динамичный и глубокий… Шум германиевой версии, конечно, чуть выше, чем у кремниевой. Но всё же уровень шума германиевой версии намного ниже, чем даже шум от новой пластинки… При этом в германиевой версии 2 из 4 транзисторов не малошумящие (МП-37Б, NPN структуры), это обычные транзисторы общего назначения. В общем, сравнил я звучание кремниевой версии PreConsonant и германиевой. Германиевая звучит хорошо, и её звучание не хуже кремниевой версии... Установлю плату фонокорректора в алюминиевый корпус. Считаю эксперимент успешным... Германиевая версия имеет другой тембр. Звук более мягкий и приятный, чем у кремниевой версии PreConsonant. В германиевой версии внесены некоторые изменения. Номинальное значение R8 влияет на точность передачи низких частот в диапазоне 20–100 Гц. Точное значение этого резистора зависит от бета-транзисторов... Номинальное значение C2 также уменьшено — для снижения переходных излучений при передаче меандрового сигнала... Источник питания построен на основе LM-317. Окончательный вариант схемы ( которым я и пользуюсь сейчас ) - вот этот (показан в начале статьи). Те номиналы , которые обозначены красным - в реальности и стоят на моём устройстве. У меня не было под рукой пленочных конденсаторов на 0,5 -0,68 мкф , поэтому на плату впаял номинал 0,22 мкф , и со стороны дорожек параллельно им - впаял еще по 0,33 мкф. Транзистор Т4 (МП-37) немножко теплый ( но не горячий ) . Моя плата стоит в глухом корпусе , без вентиляционных отверстий . Поэтому на этот транзистор я надел медную трубочку. Корректор работает уже несколько лет - ничего из строя не выходило . Печатные платы в этом проекте односторонние, размеры указаны ниже: - Плата PSU 1 - 70 x 25 mm. - Плата PSU 2 - 80 x 26 mm. - Плата корректора - 84 x 80 mm. Далее показана компоновка элементов на платах:    Список элементов для платы PSU 1: - Диод 1N4007 - 4 шт. - Резистор 10k/0,25W - 1 шт. - Светодиод 5 mm - 1 шт. - Конденсатор 100nF/50...63V - 2 шт. - Конденсатор 3300uF/50V - 1 шт. - Предохранительная колодка + предохранитель 0,5А - 1 шт. - Клеммник 2Pin 5 mm - 2 шт. Список элементов для платы PSU 2: - Стабилизатор LM317T - 1 шт. - Транзистор КТ603 (RUS) - 1 шт. - Резистор 220R/0,25W - 1 шт. - Резистор 3k/0,25W - 1 шт. - Резистор 4k7/0,25W - 1 шт. - Подстроечный многооборотный резистор 3296 3k3 - 1 шт. - Конденсатор 100nF/50...63V - 3 шт. - Конденсатор 220uF/35V электролит - 2 шт. - Конденсатор 10uF/50...63V электролит - 1 шт. - Конденсатор 470uF/35V электролит - 1 шт. - Клеммник 2Pin 5 mm - 2 шт. Список элементов для платы Preconsonant RIAA: - T1, T3 - П416А - 4 шт. - T2, T4 - МП37Б - 4 шт. - R1 - 150k/0,25W - 2 шт. - R2 - 1k/0,25W - 2 шт. - R3 - 820k/0,25W - 2 шт. - R4 - 33R/0,25W - 2 шт. - R5 - 15k*/0,25W - 2 шт. - R6 - 15k/0,25W - 2 шт. - R7 - 68k/0,25W - 2 шт. - R8 - 10k*/0,25W - 2 шт. - R9 - 5k6/0,25W - 2 шт. - R10 - 2k7/0,25W - 2 шт. - R11 - 10k/0,25W - 2 шт. - R12 - 130R/0,25W - 2 шт. - R13 - 33k/0,25W - 2 шт. - R14 - 3k9/0,25W - 2 шт. - R15 - 100R/0,25W - 2 шт. - R16 - 100k/0,25W - 2 шт. - C1 - 680nF (684) - 2 шт. - C2 - 130pF (131) - 2 шт. - C3 - 27pF/50V - 2 шт. - C4 - 10uF/16...25V электролит - 2 шт. - C5, C6 - 12nF (123) - 4 шт. - C7 - 8,2nF (822) - 2 шт. - C8 - 100uF/16V электролит - 2 шт. - C9 - 220uF/6,3V электролит - 2 шт. - C10 - 2,2uF (225) MKP - 2 шт. - Клеммник 2Pin 2,54 mm - 1 шт. - Клеммник 3Pin 2,54 mm - 2 шт. Удачной сборки. Размер архива - 2,9 Mb.
