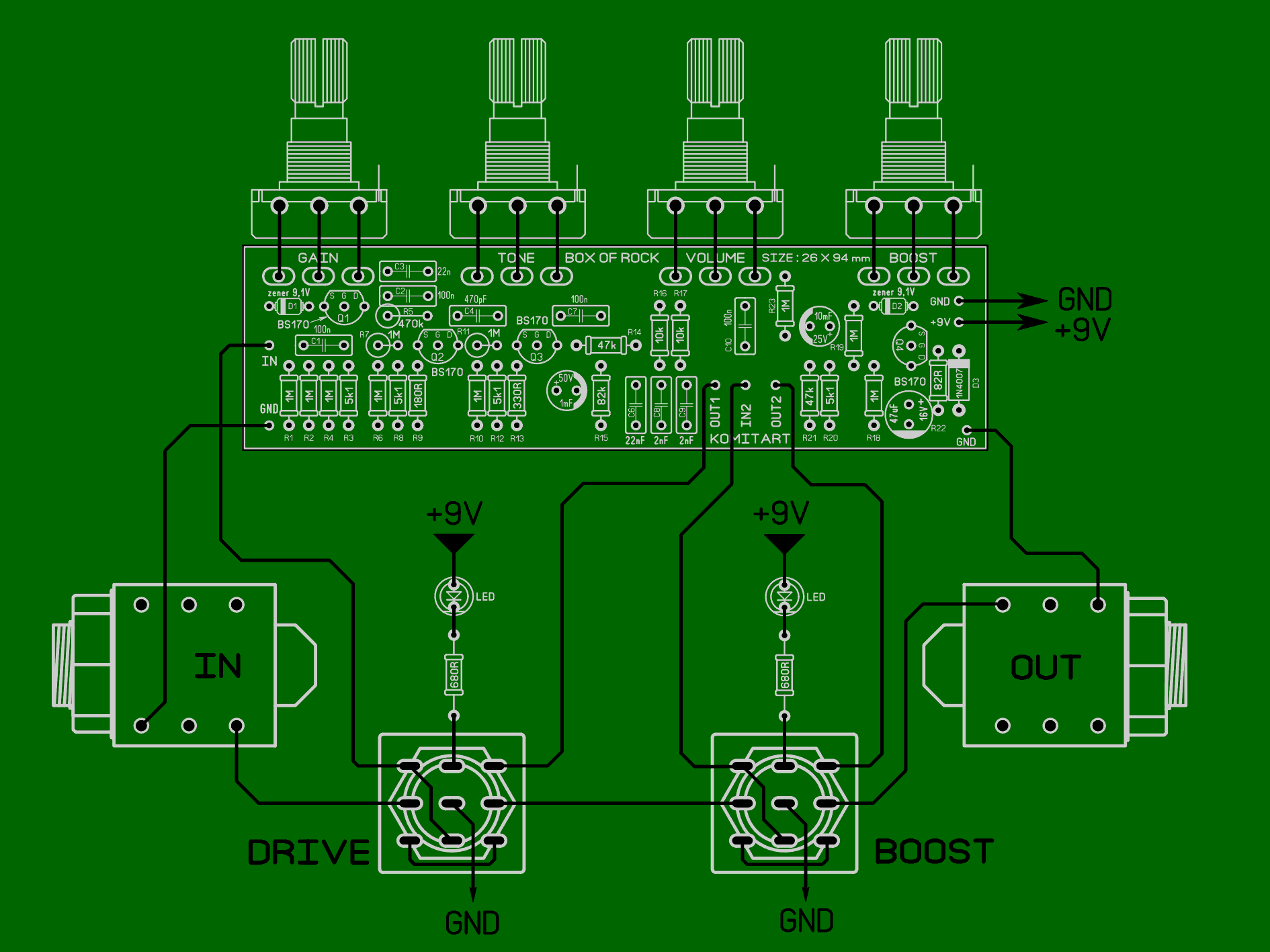

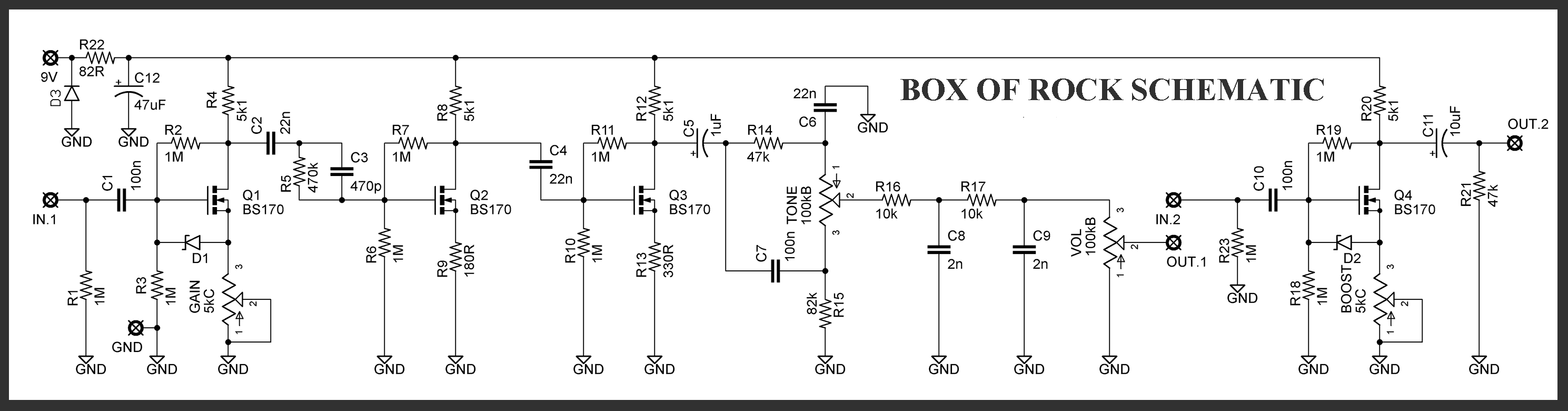

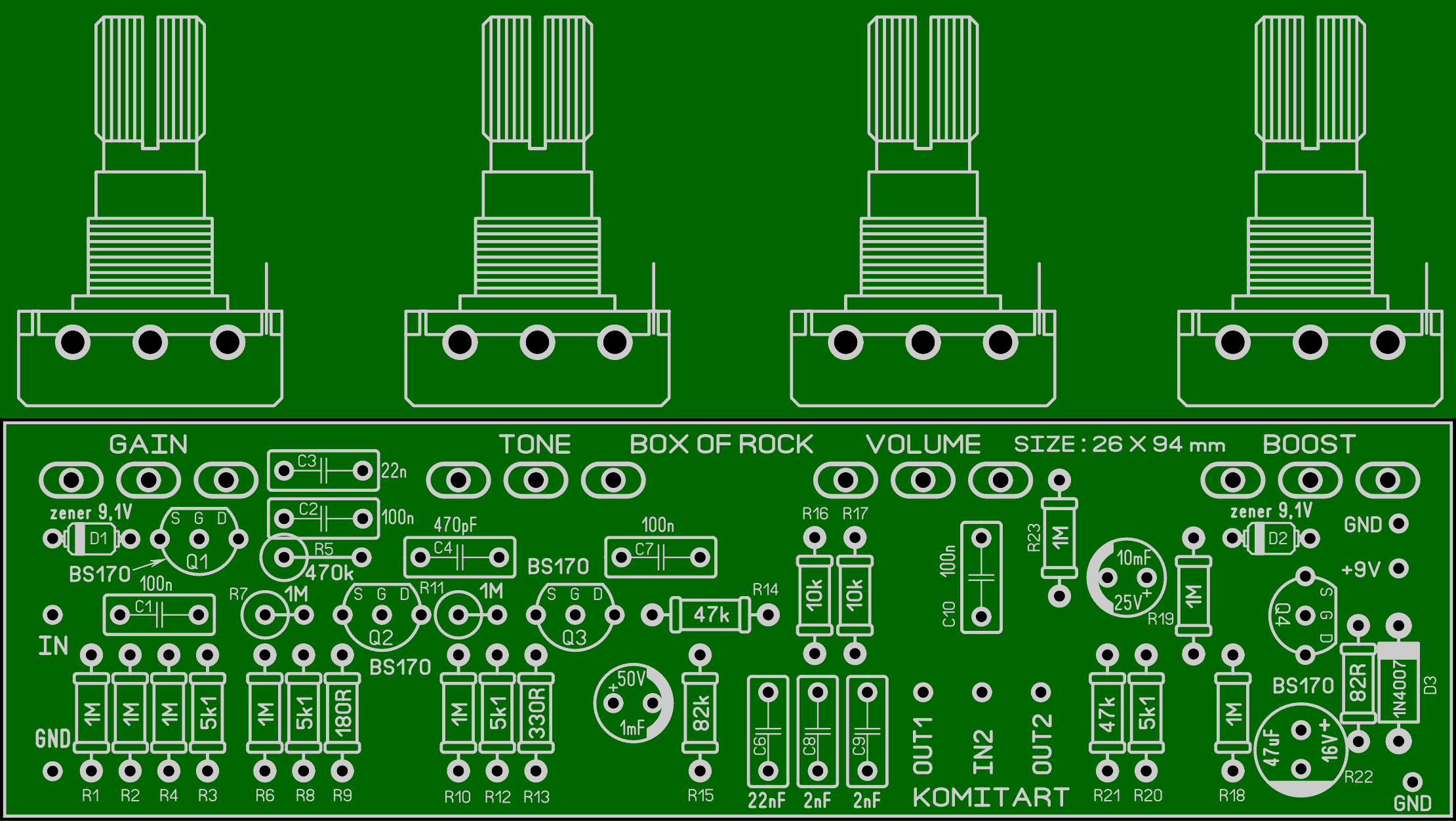

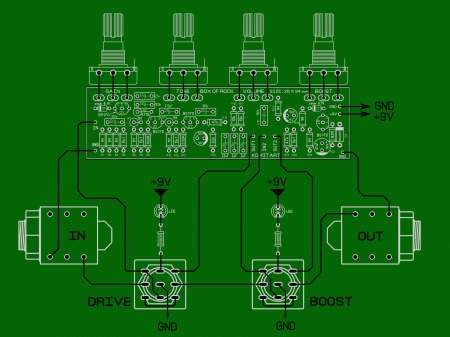

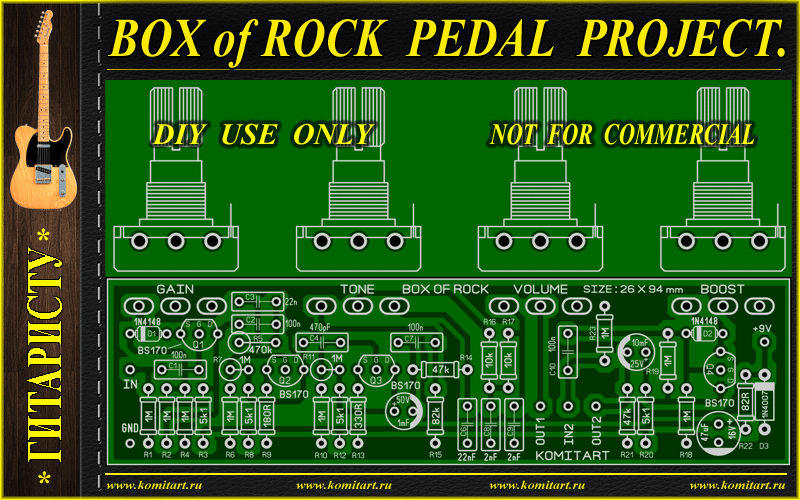

BOX OF ROCK Guitar pedal.  Приветствую, друзья. При сборе материала по гитарной педали "BOX of ROCK" я увидел множество названий у одинаковых проектов, это "ROCK BOX", "BOX of ROCK", "KRANKOSAURUS", и, честно говоря, я уже начал сомневаться какое название у этой схемы правильное, в общем не суть, меня интересовала техническая сторона этого проекта, и ниже я представлю вам материал для повторения этой примочки. Принципиальная схема педали такая:  Плата BOX OF ROCK односторонняя, размер 26 x 94 mm, внешний вид формата LAY6 такой:  Приведу ещё рисунок, на котором показаны внешние соединения с печатной платой. Здесь мы видим подключения входного и выходного гнезд, подключение проводов питания, и двух кнопок 3PDT. На первой кнопке организован байпас (CLEAN / DRIVE), вторая кнопка включает/выключает BOOST. При включении кнопок загораются соответствующие светодиоды.  Список элементов схемы BOX of ROCK: - Q1, Q2, Q3, Q4 - BS170 - 4 шт. - D1, D2 - Zener 9V1 - 2 шт. - D3 - 1N4007 - 1 шт. (1N5187 в исходном варианте) - R1, R2, R3, R6, R7, R10, R11, R18, R19, R23 - 1M/0,25W - 10 шт. - R4, R8, R12, R20 - 5k1/0,25W - 4 шт. - R5 - 470k/0,25W - 1 шт. - R9 - 180R/0,25W - 1 шт. - R13 - 330R/0,25W - 1 шт. - R14, R21 - 47k/0,25W - 2 шт. - R15 - 82k/0,25W - 1 шт. - R16, R17 - 10k/0,25W - 2 шт. - R22 - 82R/0,25W - 1 шт. - RV1, RV4 (GAIN, BOOST) - C5k - 2 шт. - RV2, RV3 (TONE, VOLUME) - B100k - 2 шт. - C1, C7, C10 - 100nF (104) - 3 шт. - C2, C4, C6 - 22nF (223) - 3 шт. - C3 - 470pF (471) - 1 шт. - C5 - 1uF/50V - 1 шт. - C8, C9 - 2nF (202) - 2 шт. - C11 - 10uF/16V - 1 шт. - C12 - 47uF/16V - 1 шт. Удачного повторения. Размер архива - 0,5 Mb.
