1-02-2024, 11:46




MOD AMT P1 DISTORTION.

MOD AMT P1 guitar pedal Komitart projectMOD AMT P1 guitar pedal Komitart project

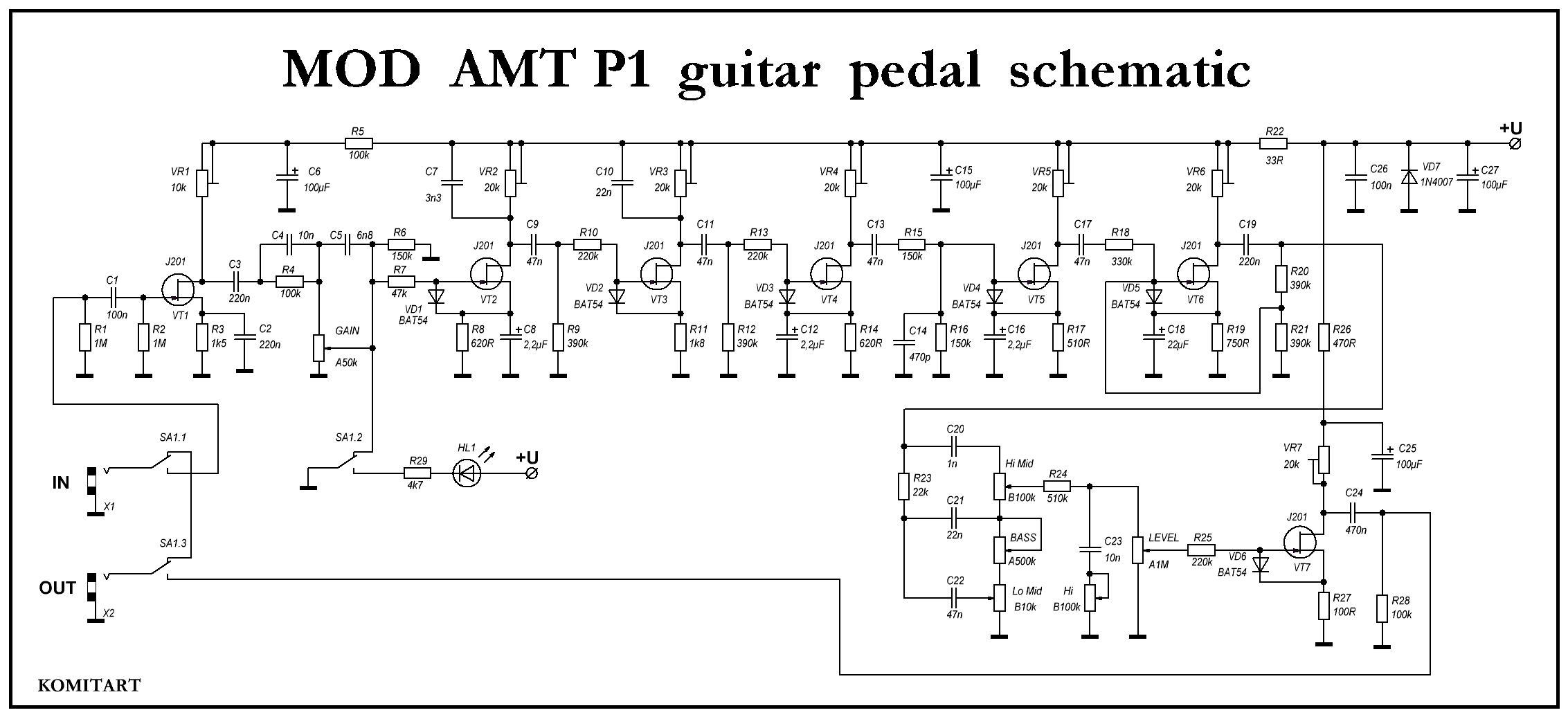

В этой статье рассмотрен проект педали по мотивам JFET гитарного преампа AMT P1 Legend Amps. Простыми словами это примочка реализующая довольно жесткий эффект distortion, вполне подходящий для тяжелых стилей музицирования. Из схемы убран спикер-симулятор, изменена цепь индикации включения эффекта, переделана цепь байпаса на TRUE, добавлен резистор 1M со входа на землю, транзисторы 2SK208 заменены на J201, постоянные резисторы в стоках полевых транзисторов заменены на многооборотные подстроечные резисторы типа 3296 для более точной настройки схемы. Все эти изменения сделал Слава Дзен (Санкт-Петербург, бывшая седьмая линия (the7line)). Принципиальная схема приведена ниже:

MOD AMT P1 guitar pedal schematicMOD AMT P1 guitar pedal schematic


Односторонняя плата с доработанным слоем шелкографии в формате LAY6 выглядит так:

JFET 5150 distortion Komitart LAY6 fotoJFET 5150 distortion Komitart LAY6 foto


Размер этой платы 104 x 40 mm, рассчитана на установку в корпус типа Gainta G0473.


Список элементов схемы MOD AMT P1 DISTORTION.

Транзисторы:

- VT1...VT7 - J201 - 7шт.

Диоды:

- HL1 - Светодиод 5 mm - 1шт.
- VD1...VD6 - BAT54C или BAT54S - 6шт. (!!! BAT54A НЕ ПОДОЙДУТ, смотри Datasheet, есть в архиве)
- VD7 - 1N4007 - 1шт.

Резисторы:

- R1, R2 - 1M / 0,25W - 2шт.
- R3 - 1k5 / 0,25W - 1шт.
- R4, R5, R28 - 100k / 0,25W - 3шт.
- R6, R15, R16 - 150k / 0,25W - 3шт.
- R7 - 47k / 0,25W - 1шт.
- R8, R14 - 620R / 0,25W - 2шт.
- R9, R12, R20, R21 - 390k / 0,25W - 4шт.
- R10, R13, R25 - 220k / 0,25W - 3шт.
- R11 - 1k8 / 0,25W - 1шт.
- R17 - 510R / 0,25W - 1шт.
- R18 - 330k / 0,25W - 1шт.
- R19 - 750R / 0,25W - 1шт.
- R22 - 33R / 0,25W - 1шт.
- R23 - 22k / 0,25W - 1шт.
- R24 - 510k / 0,25W - 1шт.
- R26 - 470R / 0,25W - 1шт.
- R27 - 100R / 0,25W - 1шт.
- R29 - 4k7 / 0,25W - 1шт.

Переменные резисторы:

- DRIVE - A50k - 1шт.
- Lo Mid - B10k - 1шт.
- Hi Mid, Hi - B100k - 2шт.
- BASS - A500k - 1шт.
- Volume - A1M - 1шт.

Подстроечные резисторы типа 3296:

- VR1 - 10k - 1шт.
- VR2...VR7 - 20k - 6шт.
(можно все 7 поставить номиналом 20k)

Электролитические конденсаторы:

- C6, C15 - 100uF/16V - 4шт.
- C8, C12, C16 - 2,2uF/50V - 3шт.
- C18 - 22uF/16V - 1шт.

Конденсаторы на напряжение не ниже 16 вольт.

- C1, C26 - 100n - 2шт.
- C2, C3, C19 - 220n - 3шт.
- C4, C23 - 10n - 2шт.
- C5 - 6n8 - 1шт.
- C7 - 3n3 - 1шт.
- C9, C11, C13, C17, C22 - 47n - 5шт.
- C10, C21 - 22n - 2шт.
- C14 - 470p - 1шт.
- C20 - 1n - 1шт.
- C24 - 470n - 1шт.

- Корпус Gainta G0473
- Гнездо питания.
- Гнездо Jack 6.3 моно и стерео.
- кнопка 3PDT
- Разъём батарейки.


Удачной сборки. Размер архива - 2,4 Mb.
