Собираем клон Yerasov 3000 volt Modern Overdrive.

Собираем клон Yerasov 3000 volt Modern OverdriveСобираем клон Yerasov 3000 volt Modern Overdrive


И снова приветствуем гитаристов. На сей раз в статье приведена принципиальная схема и печатная плата LAY6 формата гитарной примочки Yerasov 3000 volt Modern Overdrive. Трехтысячная модель обладает достаточным гейном (GAIN). Может применяться для разогрева ламповой “головы”. И так схема:

Принципиальная схема 3000 voltПринципиальная схема 3000 volt


Схема не сложная, реализована на двух операционных усилителях TL072. На лицевой панели имеются три регулятора:

• VOLTAGE
• ISOLATION
• CURRENT

По сути это такиеже регуляторы как и в других подобных схемах GAIN, TONE и VOLUME.
Холодный байпас организован с помощю кнопки типа DPDT. При включении эффекта загорается светодиод.

В каких-либо настройках схема не нуждается, если плата собрана без косяков и из исправных деталей работает сразу.

Исходники печатной платы показаны на следующих рисунках:

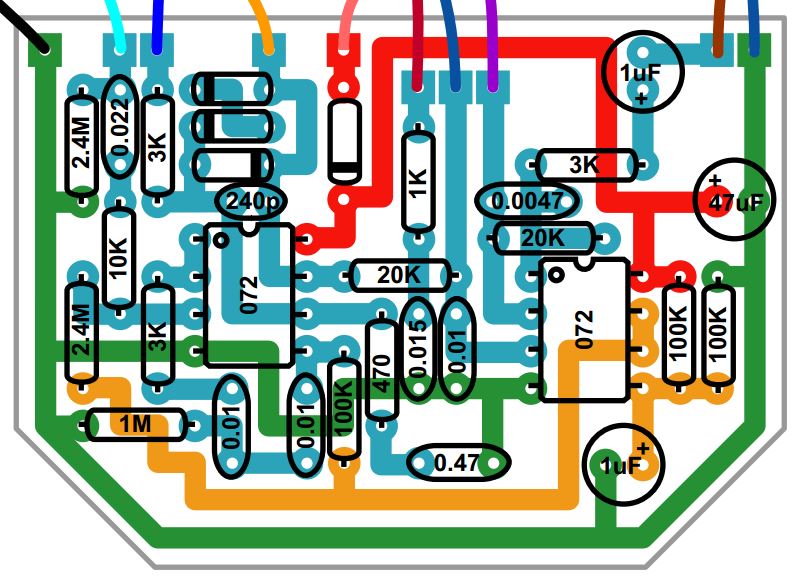

Исходник платы 3000 voltИсходник платы 3000 volt

Внешние соединения 3000 voltВнешние соединения 3000 volt


Используя этот материал, была нарисована печатная плата в LAY6 формате. Ее вид смотрите далее:

Plata 3000 volt_LAYPlata 3000 volt_LAY


Размер печатки 53 х 38 мм. Фото-вид платы следующий:

Plata 3000 volt_LAY_fotoPlata 3000 volt_LAY_foto


На плате проставлены номиналы всех элементов. Внешние соединения платы показаны на картинке-исходнике.

Удачного повторения. Размер архива – 0,4 Mb.
