10-04-2016, 11:42




Собираем Preamp Overdrive DOD YJM 308.
Грелка для ламповой головы.


Собираем Preamp Overdrive DOD YJM308Собираем Preamp Overdrive DOD YJM308


В статье представлен материал по гитарной педали YJM 308 выпускаемой фирмой DOD. Она является единственной именной примочкой (Yngwie Malmsteen), которую выпустила эта компания. Построение схемы данной педали схоже с известной среди гитаристов примочки DOD-250, но, насколько нам известно, последняя уже снята с производства. Применяется в основном для подогрева ламповой головы при недостаточном запасе гейна (GAIN). Сразу хочется сказать, что при использовании этой педали с транзисторными усилителями вы наврядли добьетесь желаемого результата. С ламповыми усилителями результат более чем положительный, низы не подрезаны, и характер звука биже к компрессированному сустейну а не к максимальному distortion. В общем, не плохая “грелка”. Принципиальная схема примочки DOD YJM 308 показана ниже:

Preamp Overdrive DOD YJM308_схемаPreamp Overdrive DOD YJM308_схема

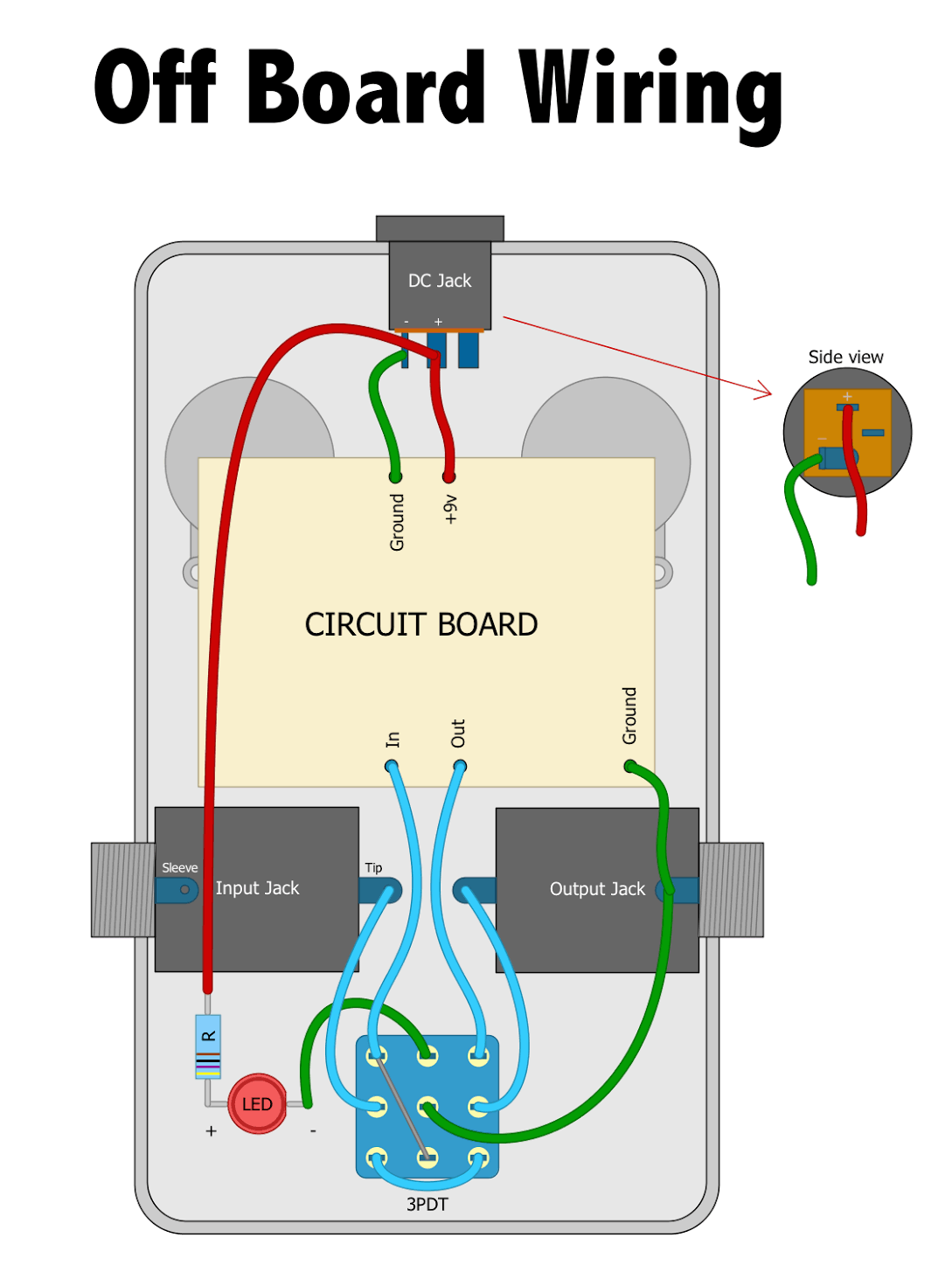

Как видите, схема простейшая, в ней применена микросхема 4558, на боту всего пара ручек регуляторов, одной регулируется громкость (LEVEL), второй уровень перегруза (GAIN). Если внимательно рассмотреть главную картинку к этой новости с изображением педали, можно заметить отсутствие индикатора включения эффекта, но при повторении схемы можно учесть этот небольшой недостаток, и применив кнопку пита 3PDT, добавить светодиод соединенный последовательно с резистором. При включении эффекта дополнительной группой контактов кнопки будет включаться питание этого светодиода. Пример подключения кнопки 3PDT показан на следующем рисунке:

Off Board WiringOff Board Wiring


Исходники печатной платы:

yjm308_pcb

yjm308_layout

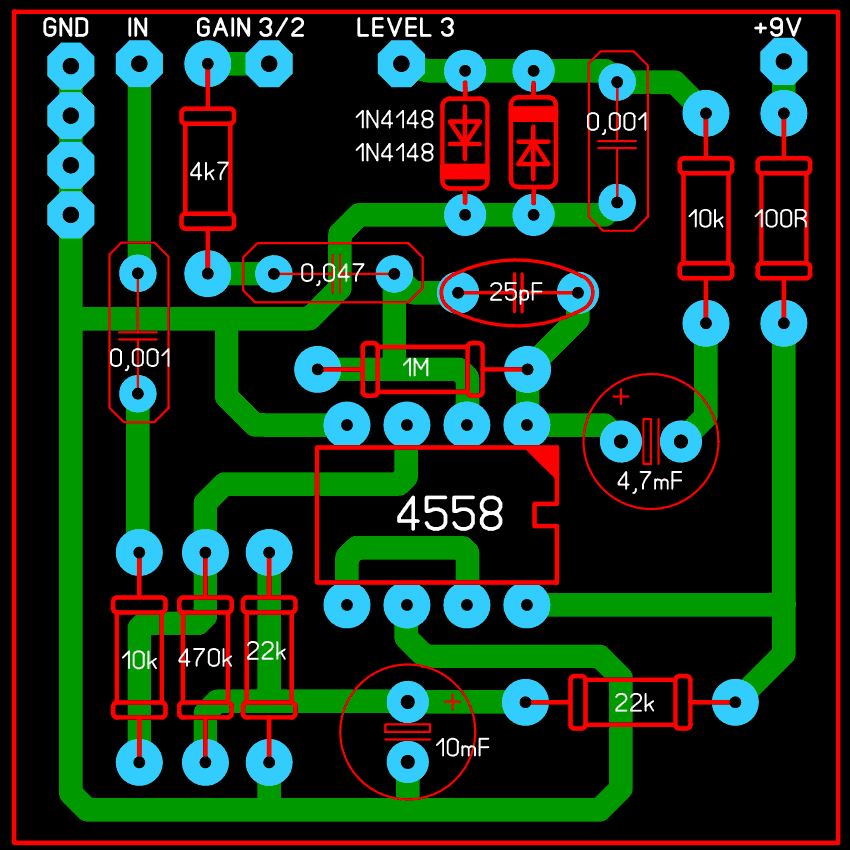

Печатная плата педали DOD YJM 308 формата LAY6 выглядит так:

YJM308_layYJM308_lay


Фото-вид LAY6 формата платы:

YJM308_lay_fotoYJM308_lay_foto


Размер платы 36 х 36 мм.

YJM308_fotoYJM308_foto


Скачать принципиальную схему DOD YJM 308 и печатную плату LAY6 формата можно по прямой ссылке с нашего сайта. Размер архива – 0,27 Mb.
