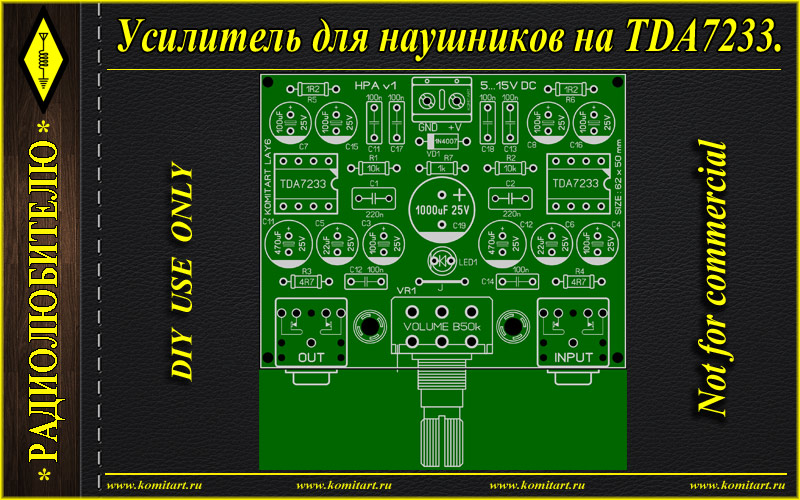

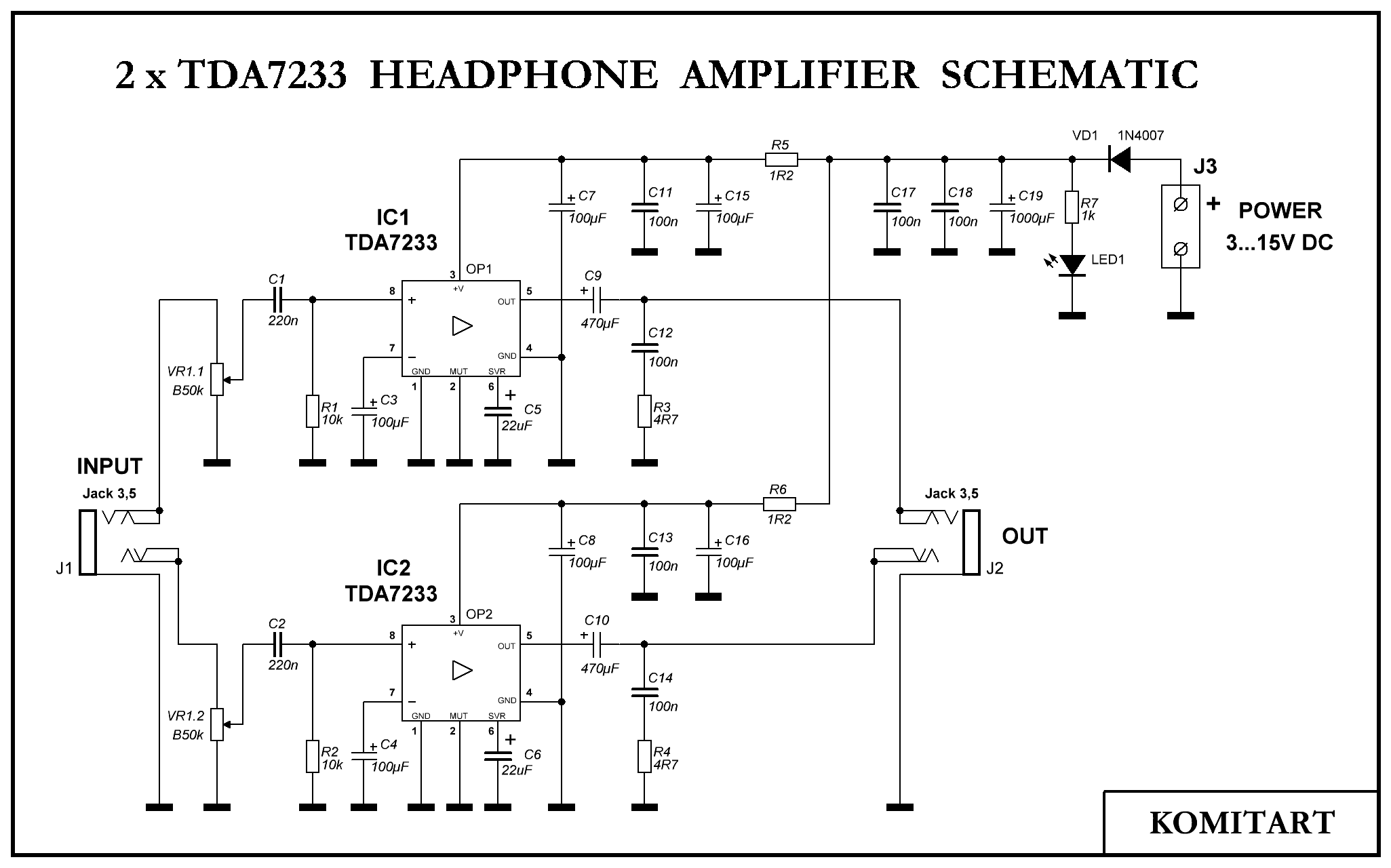

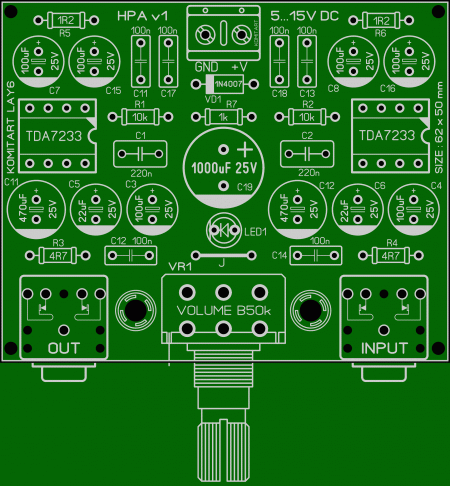

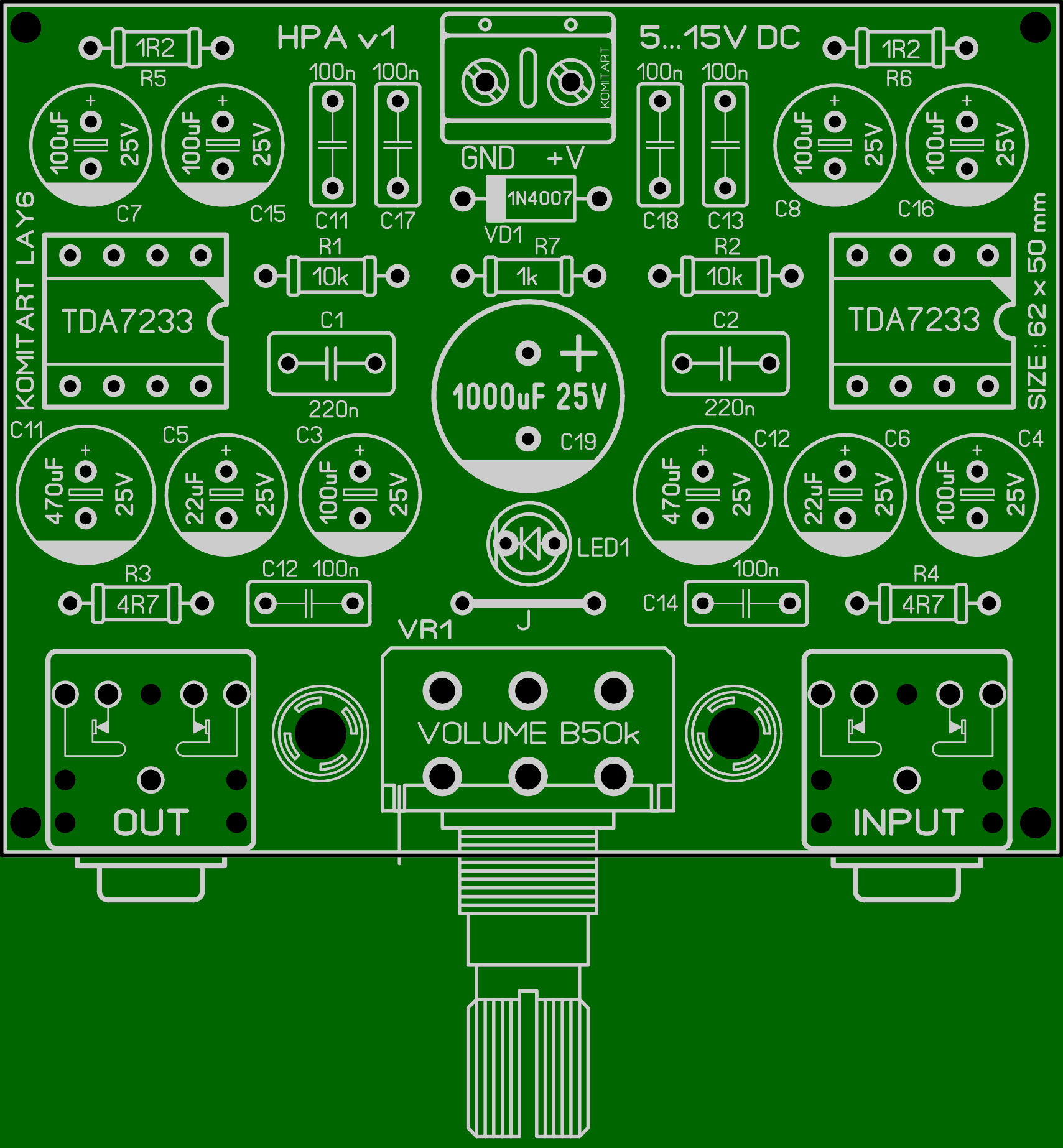

Усилитель для наушников на TDA7233.  Приветствую, друзья. Сегодня подготовил материал для сборки усилителя для наушников класса АВ, построенного на паре микросхем TDA7233. Согласно заводского описания данная микросхема обладает широким диапазоном питающего напряжения (1,8...15V), выходная мощность на нагрузку Rн=32 Ом при питании Ucc=12 В составит 800 мВт; уровень нелинейных искажений 0,3%, остальные характеристики посмотрите в файле Datasheet , он будет находиться в архиве. Принципиальная схема усилителя показана ниже:  Печатная плата в этом проекте односторонняя, размер 62 x 50 mm, компоновка элементов на плате показана ниже:  Список элементов: - IC1, IC2 - TDA7233 - 2 шт. - VD1 - 1N4007 - 1 шт. - LED1 - светодиод 5 mm - 1 шт. - R1, R2 — 10k / 0,25W - 2 шт. - R3, R4 — 4R7 / 0,25W - 2 шт. - R5, R6 — 1R2 / 0,25W - 2 шт. - R7 — 1k / 0,25W - 1 шт. - C1, C2 - 220nF/50V - 2 шт. - C3, C4, C7, C8, C15, C16 - 100uF/25V - 6 шт. - C5, C6 - 22uF/25V - 2 шт. - C9, C10 - 470uF/25V - 2 шт. - C11, C12, C13, C14, C17, C18 - 100nF/50V - 6 шт. - C19 - 1000uF/25V - 1 шт. - J1, J2 - PJ307, разьем на плату стерео 3.5мм 5 контактов ST-027N - 2 шт. - J3 - Клеммник 2 Pin 5 mm KF301-2P - 1 шт. - Панельки DIP8 - 2 шт. - на ваше усмотрение. В архиве: принципиальная схема, печатная плата LAY6 формата, TDA7233 datasheet, сопутствующие изображения. Удачной сборки. Размер архива - 0,8 Mb.
