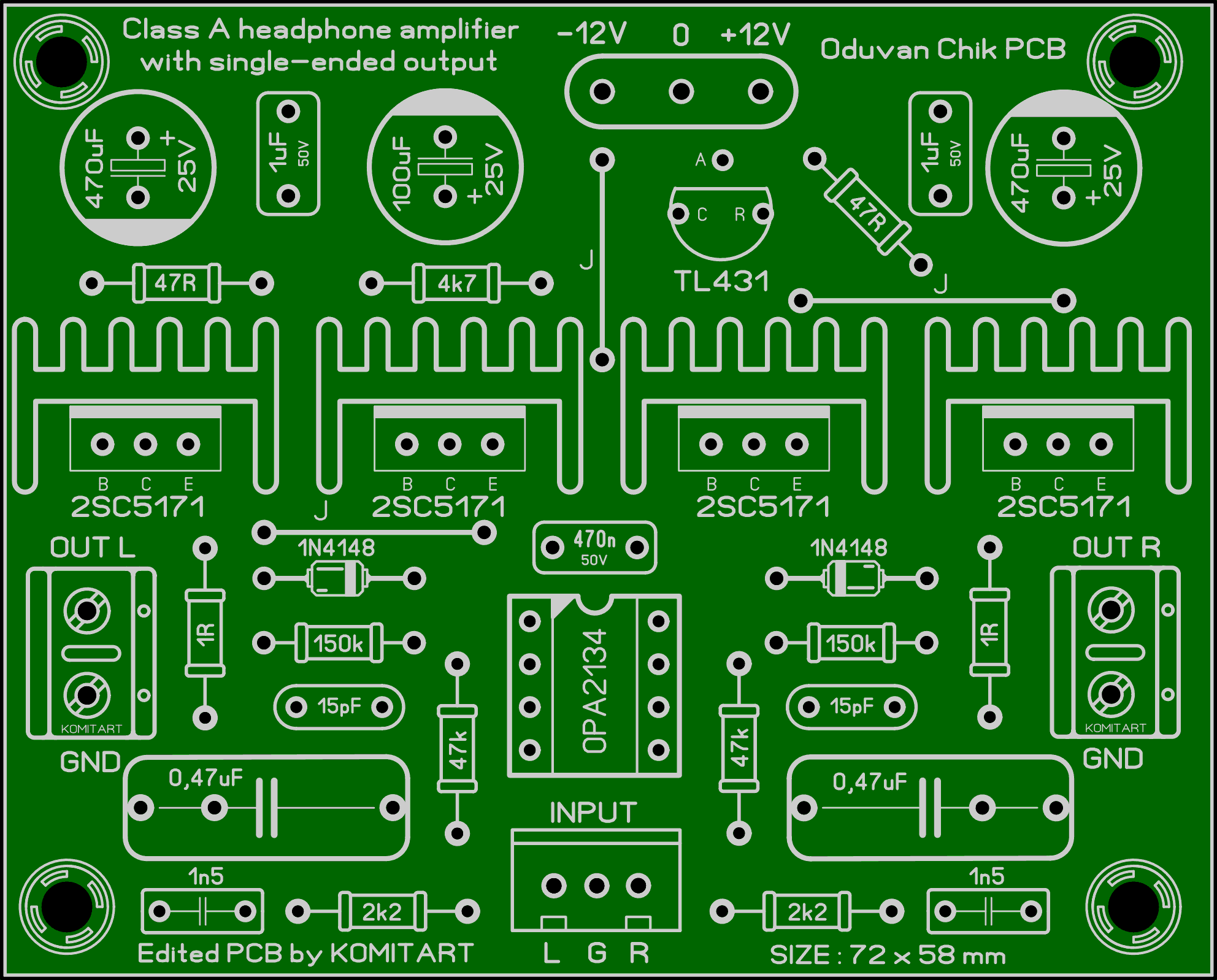

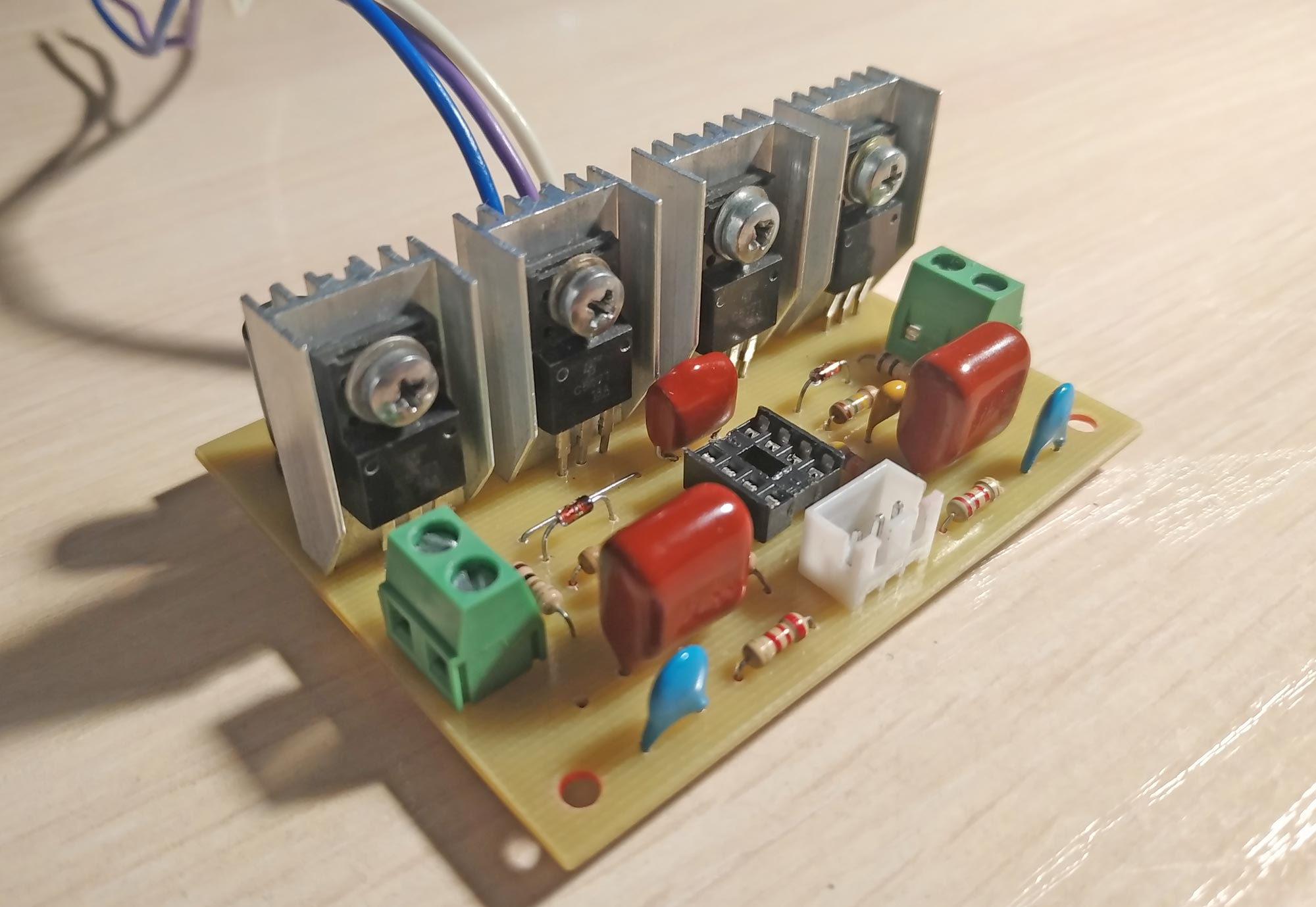

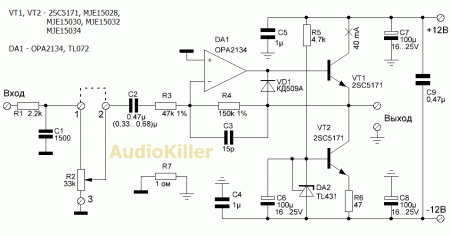

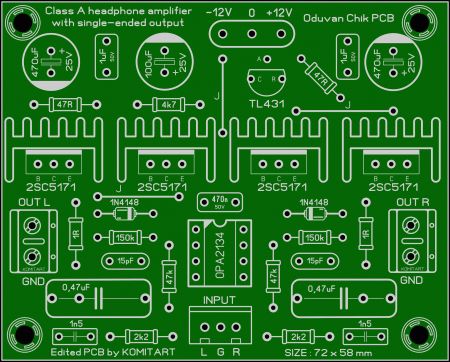

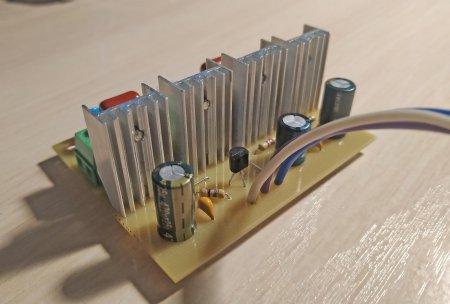

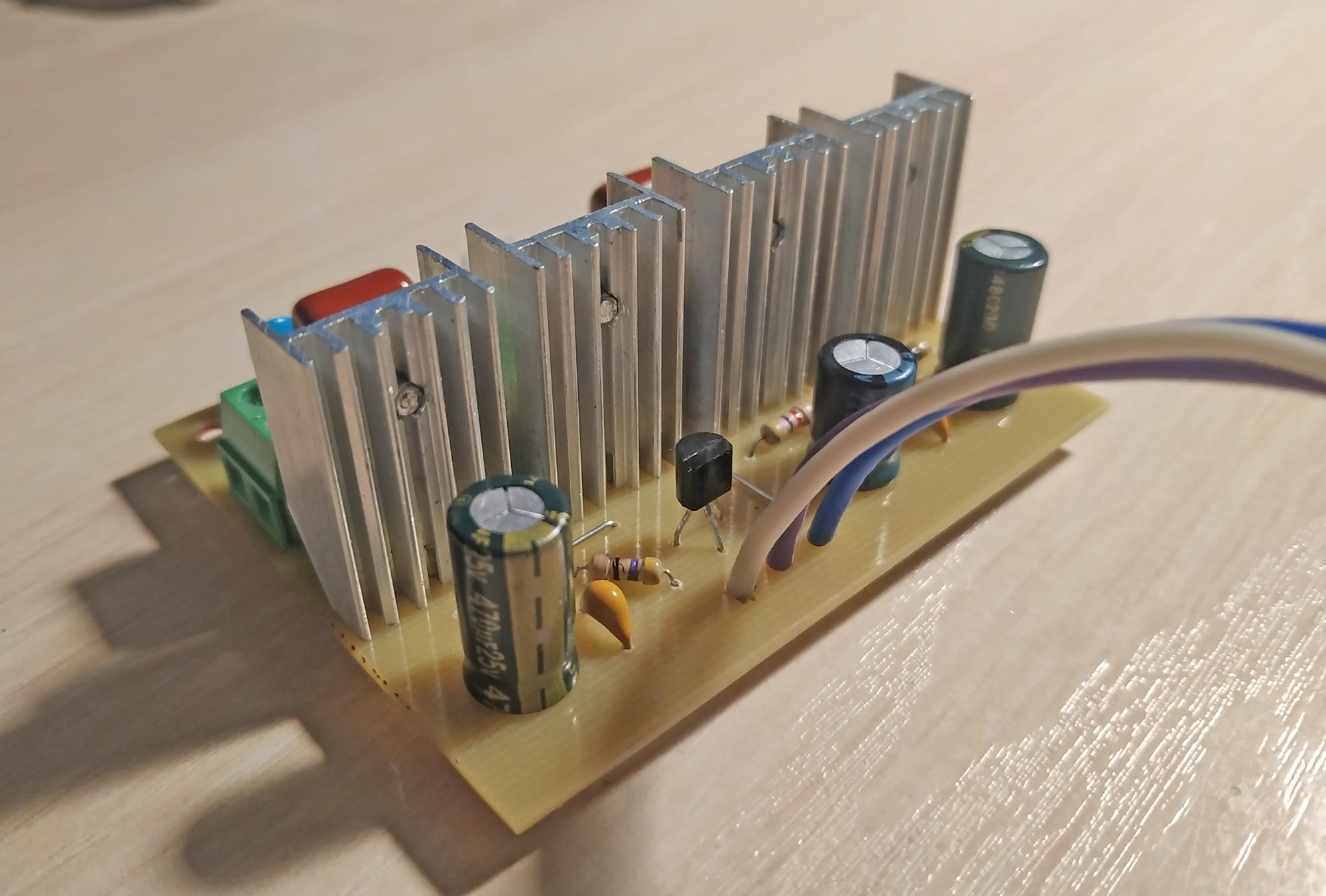

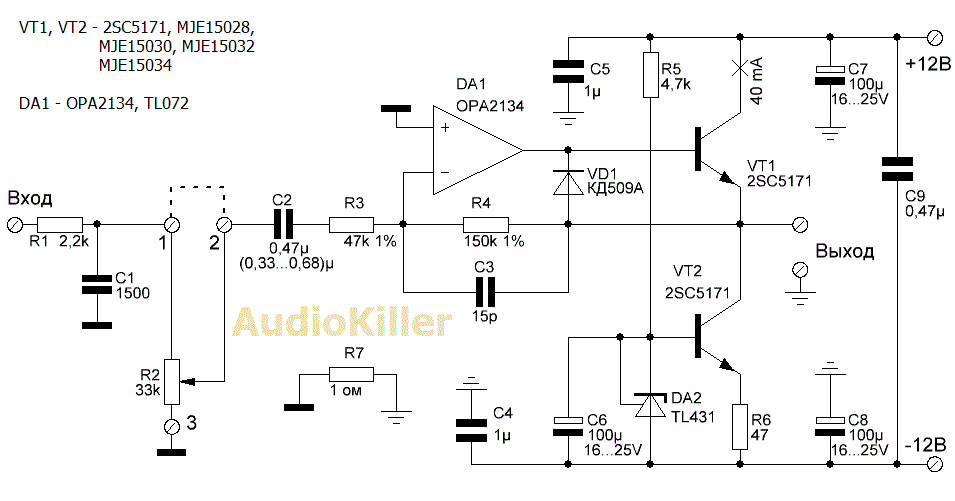

A class HPA with single tact output.  Приветствую, друзья. Сегодня у нас на повестке дня ещё один проект усилителя для наушников, в сети его можно найти под названием "Усилитель наушников в классе А с однотактным выходом", на сколько я понимаю, авторство обозначено на принципиальной схеме ("AudioKiller"), поэтому ему и аплодисменты. Усилитель действительно обладает хорошим звучанием и не сложен в повторении, конечно при условии что собран он из нормальных и исправных комплектующих, и так, принципиальная схема:  Что можно сказать о печатной плате, гуляющей в сети - на мой взгляд она выглядит как то горбато, и первое, что бросается в глаза, это то, что два выходных транзистора на радиаторах повёрнуты в одну сторону, а два других в другую, не создан слой контура платы, отсутствуют номиналы элементов, элементы на плате расположены слишком рыхло, угловатые дорожки, убогие макросы... Всё это было учтено при переделке, новый вариант печатной платы стал выглядеть так:  Этот вариант платы стал, не глобально конечно, но всё-таки немного компактнее, компоновка элементов симметричная, расположение выходных транзисторов рядное без перевёртывания. Данная плата с успехом собрана нашим другом Сергеем, по его словам ушник очень хорош по звуку, замеры показывают, что на 20 кГц меандр почти не отличался от 20 Гц, изменения начинались только на частоте где-то в районе 60-80 кГц. Плата в сборе выглядит так:   По блоку питания - в оригинальной статье блок питания реализован на стабилизаторах LM317/LM337, выходное напряжение +-12 Вольт, на той же плате собран сетевой фильтр для понижающего трансформатора, НО, переделывать эту плату мы не стали, подобных проектов БП на сайте полно, например, по этим ссылкам: Список элементов A class HPA with single tact output : - DA1 - OPA2134 - 1 шт. - VT1, VT2 - 2SC5171 - 4 шт. - DA2 - TL431 - 1 шт. - VD1 - КД509А (1N4148) - 2 шт. (лучше поставить КД509А) - R1 - 2k2 / 0,25W - 2 шт. - R2 - сдвоенный переменный резистор B33k - 1 шт. - R3 - 47k / 0,25W - 2 шт. - R4 - 150k / 0,25W 1% - 2 шт. - R5 - 4k7 / 0,25W - 2 шт. - R6 - 47R / 0,25W - 2 шт. - R7 - 1R / 0,25W - 2 шт. - C1 - 1n5 / 50V - 2 шт. - C2 - 330n...680n / 100V - 2 шт. - C3 - 15pF / 50V - 2 шт. - C4, C5 - 1uF / 50V NP - 2 шт. - C6 - 100uF / 25V электролит - 1 шт. - C7, C8 - 470uF / 25V электролит - 2 шт. - C* - 470n / 100V - 1 шт. - Радиаторы для выходных транзисторов - 4 шт. - Разъем 3 Pin 2,54 mm (INPUT) - 1 шт. Удачного повторения. Размер архива - 2,8 Mb.
