29-09-2019, 16:45




Двухканальный УНЧ на TDA1514.

TDA1514 STEREO Amplifier ProjectTDA1514 STEREO Amplifier Project


Приветствую, друзья. И снова УНЧ на микросхеме TDA1514. На плате собраны 2 одинаковых канала, мощность каждого 50 Ватт. Данная TDAшка имеет тепловую защиту, и защиту от короткого замыкания в нагрузке.

Этот проект найден на просторах интернета, к сожалению, атора я не знаю, но, все же мне захотелось сделать лейку платы по имеющимся картинкам. Ниже приведена принципиальная схема усилителя:


TDA1514_Stereo AMP_SchematicTDA1514_Stereo AMP_Schematic


Параметры усилителя определяются техническими характеристиками микросхемы TDA1514. их в стате я переписывать не буду. Для уточнения можете скачать архив из предыдущей статьи "Собираем УНЧ на TDA1554Q.",в нём есть файл TDA1514_datasheet, или найдите описание самостоятельно через строку поиска в браузере.

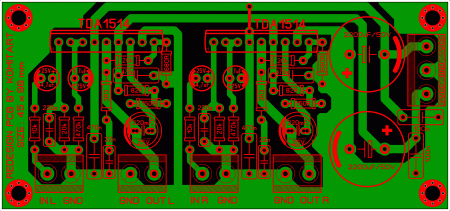

Печатная плата усилителя в формате LAY6 выглядит так:


TDA1514 STEREO Amplifier_KOMITART LAY6TDA1514 STEREO Amplifier_KOMITART LAY6

TDA1514 STEREO Amplifier_KOMITART LAY6 FOTOTDA1514 STEREO Amplifier_KOMITART LAY6 FOTO


Список элементов на оба канала:

- U1, U2 - TDA1514 - 2 шт.
- R1, R9 - 10k/0,25W - 2 шт.
- R2, R5, R10, R13 - 20k/0,25W - 4 шт.
- R3, R11 - 680R/0,25W - 2 шт.
- R4, R12 - 470k/0,25W - 2 шт.
- R6, R14 - 82R/0,25W - 2 шт.
- R7, R15 - 150R/0,25W - 2 шт.
- R8, R16 - 3R3/0,5W - 2 шт.
- C1, C7, C11, C14 - 4,7mF/25V - 4 шт.
- C2, C12 - 220p - 2 шт.
- C3, C5 , C6, C13 - 470n - 4 шт.
- C4, C15 - 220mF/25V - 2 шт.
- C8, C16 - 22n - 2 шт.
- C9, C10 - 100n - 2 шт.
- C17, C18 - 2200mF/50V - 2 шт.

Думаю, проблем с повторением возникнуть не должно. Размер архива - 0,5 Mb. Статья с платой на один канал - ссылка в начале статьи. Удачи.
