Насколько нам известно, фирма Philips на данный момент перестала выпускать данную микросхему, но, тем не менее, ее без особого труда можно найти на радиорынках или приобрести у других поставщиков электронных компонентов. Усилитель на TDA1514A способен выдавать мощность до 50 Ватт, разброс питающего напряжения от +-10 до +-30 вольт, максимальный ток потребления на пиках мощности может достигать 8 ампер, ток в режиме покоя – 60 mA, полоса пропускания от 20 Гц до 25 кГц.
Pвых. при Uпит. =+-23В на нагрузке 4Ома - 48 Ватт (искажения – 0,1%) Pвых. при Uпит. =+-27,5В на нагрузке 8Ом - 40 Ватт (искажения – 0,1%)
Принципиальная схема усилителя на TDA1514A:
Схема усилителя на TDA1514A_1
На многих сайтах, публикуемых материал по усилителю на TDA1514A, указано, что площадь радиатора должна быть порядка 350 кв.см., но работа микросхемы на мощности выше средней сопутствуется не малым нагревом , поэтому лучше будет МС установить на радиатор с гораздо большей площадью охлаждения (квадратов 600), либо 350 дополнить дополнительным вентилятором. И это не смотря на то, что микросхема имеет внутреннюю защиту от перегрева.
Еще один нюанс. Некоторые радиолюбители, собиравшие усилитель на TDA1514A, советуют в цепочке Цобеля (С5, R6) поставить резистор номиналом 10 Ом вместо 3,3 по даташиту, а так же, если вы планируете использовать усилитель совместно с 8-оммной нагрузкой, поставить резистор R3 номиналом 82 Ома, а резистор R4 изменить на номинал 150 Ом. Входную емкость лучше поставить пленочную, а не электролит как на схеме.

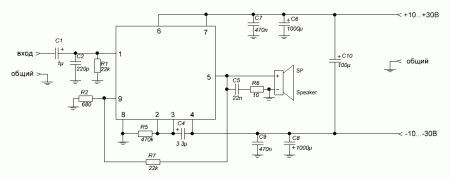

Схема без вольтдобавки выглядит следующим образом:
Схема усилителя на TDA1514A_2
Печатная плата усилителя на TDA1514A:
Печатная плата TDA1514A_1
Печатная плата усилителя на TDA1514A без вольтдобавки:
Печатная плата TDA1514A_2
Усилитель, собранный по этим схемам не нуждается в настройке, заводится, как говорится “с полпинка”, главное не “накосячить ” при сборке.

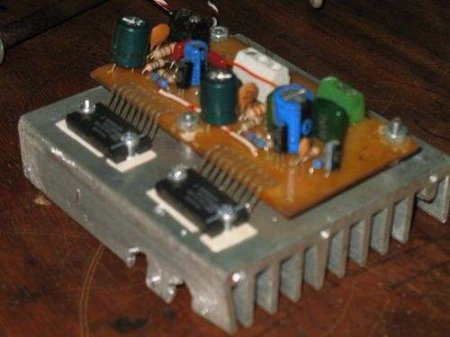

Так выглядит плата усилителя в сборе:
Внешний вид платы усилителя на TDA1514A_1
Внешний вид платы усилителя на TDA1514A_2
Второй вариант схемы усилителя на TDA1514A:
Усилитель 50 Ватт на TDA1514A_схема_вариант 2
Печатная плата для второго варианта схемы на 2 канала:
Печатная плата усилителя 50 Ватт на TDA1514A_вариант 2
tda1514a-stereo-50w
Скачать даташит на микросхему TDA1514A можно по ссылке ниже.
