25-02-2023, 10:07

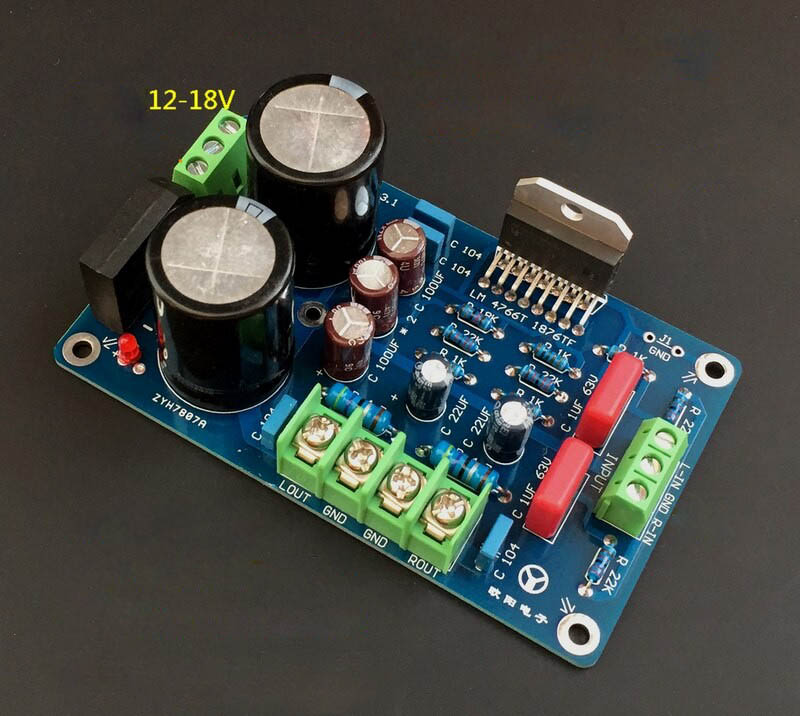

Приветствую, друзья. Сегодня привожу вам материал для сборки модуля усилителя мощности, в котором можно применить такие микросхемы как LM1876 и LM4766. Принципиальная схема почти ничем не отличается от схемы из DATASHEET, единственное отличие в отсутствии выходных катушек, поэтому ниже приведу принципиалку из описания производителя: LM4766T - 2 х 40Вт, 8 Ом, Напряжение питания ±10…±30V, THD+N - 0,06%, тип корпуса HZIPF-15 LM1876T - 2 х 20Вт, 4/8 Ом, Напряжение питания ±10…±32V, THD+N - 0,08%, тип корпуса HZIPF-15 В архиве есть оба даташита, в них вы сможете уточнить остальные технические характеристики. Печатная плата модуля усилителя двухсторонняя, размер 99 x 60 mm, эта лейка является прототипом плат, продающихся на Али. Внешний вид платы формата LAY6 такой: Список элементов для сборки LM1876 or LM4766 Amplifier module v. 2.2 - LM1876 или LM4766 - 1 шт. - Диодный мост 4A 600V - 1 шт. - Резистор 18k / 0,25W - 1 шт. - Резистор 22k / 0,25W - 2 шт. - Резистор 1k / 0,25W - 4 шт. - Резистор 47k / 0,25W - 2 шт. - Резистор 4R7 / 1W - 2 шт. - Конденсатор 100nF (104) - 3 шт. - Конденсатор 1uF / 63...100V NP - 2 шт. - Конденсатор 4700uF / 35...50V электролит - 2 шт. - Конденсатор 10uF / 25...35V электролит - 2 шт. - Конденсатор 100uF / 35...50V электролит - 3 шт. - Разъем 3 Pin 5 mm - 2 шт. - Клемник 4 Pin 8,25mm - 1 шт. Удачного повторения. Размер архива - 3,1 Mb.
