Собираем усилитель на TDA2050 (TDA2030, LM1875).

Собираем усилитель на TDA2050_TDA2030, LM1875Собираем усилитель на TDA2050_TDA2030, LM1875


В этой статье мы хотим поделиться с вами принципиальными схемами усилителей, реализованных на микросхеме TDA2050. Наряду с этой микросхемой, так же можно использовать TDA2030 или LM1875, при этом не прибегая к изменению номиналов остальных элементов схемы. Эти микросхемы принадлежит к классу усилителей АВ, звучание у них качественное, четкое и комфортное. Многим, собиравшим усилитель на TDA2050, звук нравится больше, чем у не менее распространенной микросхемы TDA7294, правда у последней мощности на выходе можно получить гораздо больше.

Основные параметры усилителей указаны в таблице ниже:


Для увеличения изображений кликните на картинке.
Характеристики усилителя на TDA2050_TDA2030_LM1875Характеристики усилителя на TDA2050_TDA2030_LM1875

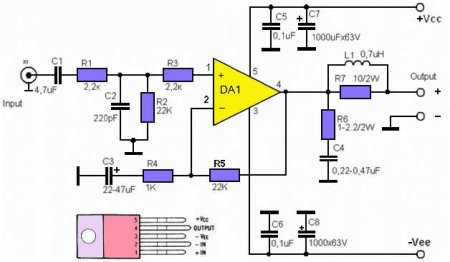

Принципиальная схема усилителя на TDA2050 (LM1875, TDA2030):

Принципиальная схема усилителя на tda2050Принципиальная схема усилителя на tda2050


Коэффициент усиления можно подрулить номиналом резистора R5, стоящего в цепи обратной связи, а номиналом емкости С3 – нижнюю границу диапазона (22…47 mF).

Входной конденсатор С1 – ставим керамику, или неполярный электролит, емкость С2 – тоже керамика, С4, 5 и 6 - пленочные.


На выходе усилителя стоит цепь из параллельно соединенных катушки L1 и резистора R7. Эту катушку можно намотать непосредственно на этот двух-ваттный резистор, при этом используется провод ПЭВ-2 диаметром 0,6мм, и мотается порядка 8…10 витков. Как видите на схеме, резистор R6 тоже рассчитан на мощность 2 Ватта, остальные можно поставить на 0,125…0,25 Ватта.

Печатная плата для усилителя на TDA2050:


Печатная плата усилителя на tda2050


Обратите внимание, на плате нет установочных мест для конденсаторов С5 и С6, они припаиваются непосредственно к местам пайки электролитов С7 и С8 со стороны дорожек.

Для питания усилителя использована самая обычная схема выпрямителя, понижающий трансформатор, диодная сборка, по 3 электролитических конденсатора в параллель в каждое плечо, плюс пара конденсаторов на 0,1 mF (на плате блока питания обозначены С7 и С8). В нашем случае стоят 6 электролитов по 2200 mF. Печатная плата изображена на следующем изображении.


Блок питания для усилителя на  tda2050Блок питания для усилителя на tda2050


Слева светлым вертикальным прямоугольником выделено место под установку диодной сборки, например, можно поставить KBU601, она держит ток до 6 ампер. При выборе моста можете воспользоваться следующей таблицей:

Диодные сборкиДиодные сборки


При выборе трансформатора для блока питания усилителя не забудьте определиться с напряжением вторичной обмотки в зависимости от того, какую микросхему вы применяете:

• LM1875 - напряжение питания ±25V;
• TDA2050 - напряжение питания ±18V;
• TDA2030 - напряжение питания ±14V.

Скачать всю информацию по сборке усилителя (схема с описанием + печатные платы в формате lay) вы можете, пройдя по прямой ссылке:
