Собираем усилитель 1W на LM386.

Собираем усилитель 1W на LM386Собираем усилитель 1W на LM386


В статье рассмотрен проект простого компактного и легкого для повторения усилителя на микросхеме LM386. Питание схемы осуществляется от однополярного источника питания, напряжение которого может лежать в пределах от 4 до 12 Вольт. Низкое потребление дает возможность применения данной схемы для конструирования аудио-устройств с питанием от батареек или малогабаритных аккумуляторов. Ток режима покоя составляет всего 4 мА.

При выборе LM386 внимательно смотрите с каким она индексом, микросхемы LM386N-1, -3, LM386M-1, LM386MM-1 имеют диапазон питающего напряжения 4...12 Вольт, а у LM386N-4 питание может быть чуть выше: от 5 до 18 Вольт. Соответственно и мощность на выходе у них будет различна. Для справки смотрите таблицу электрических характеристик ниже:

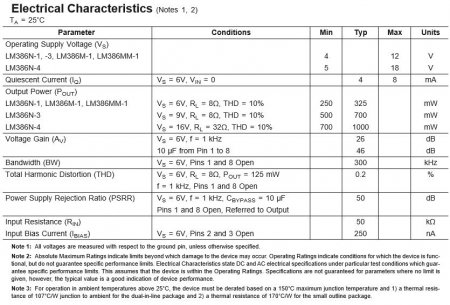

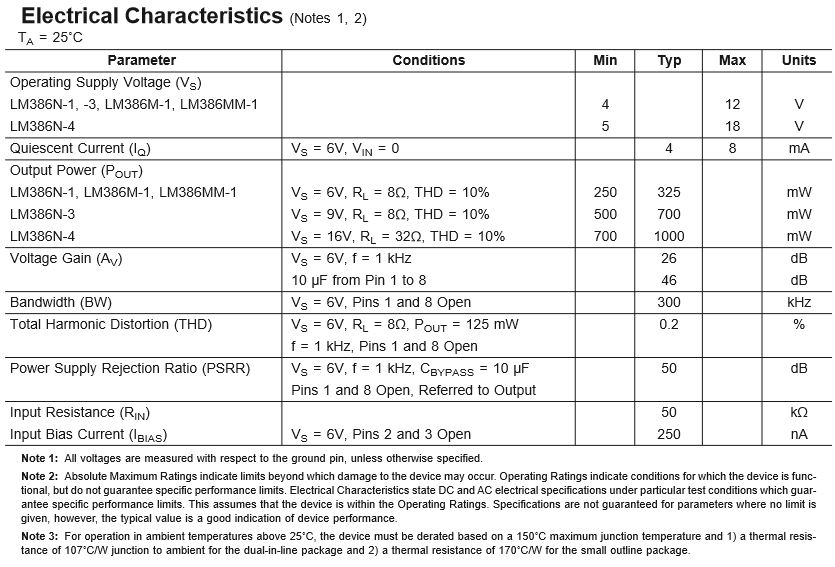

Электрические характеристики LM386Электрические характеристики LM386


Принципиальная схема усилителя 1W на микросхеме LM386 показана ниже:

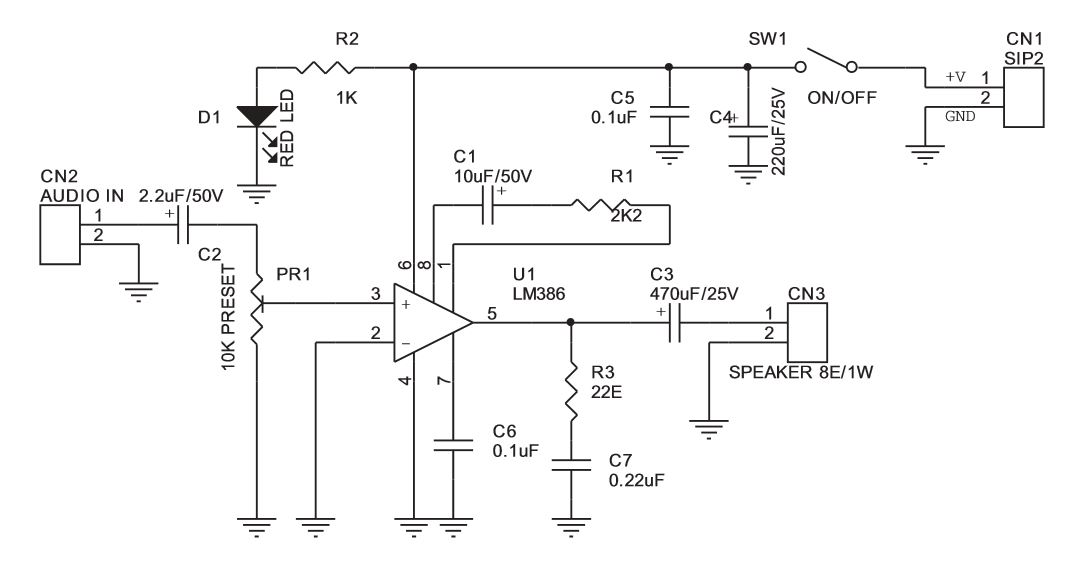

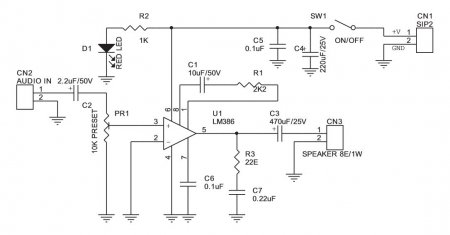

Принципиальная схема УНЧ на LM386Принципиальная схема УНЧ на LM386


Исходник печатной платы нам достался вот такой:

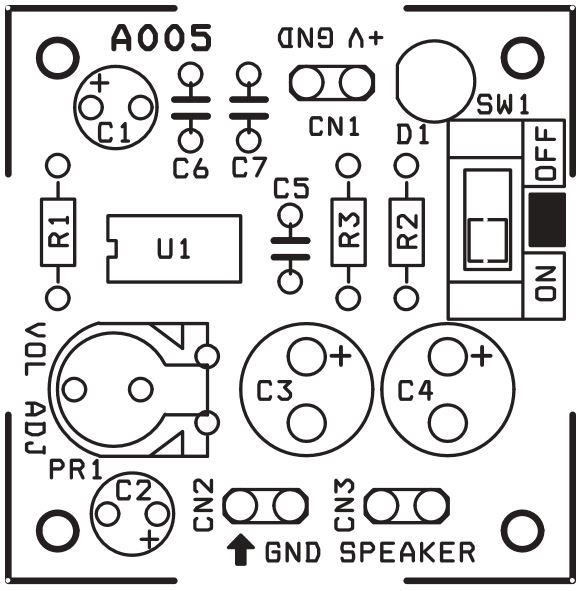

Расположение элементов на плате_LM386Расположение элементов на плате_LM386


По этому рисунку была нарисована печатная плата в программе Sprint Layout. Расположение элементов на плате осталось неизменным, единственное отличие заключается в том, что мы не стали располагать на плате выключатель. При необходимости его всегда можно поставить в разрыв питающего провода, а место на плате немного экономится. Размер печатки получился 35 х 38 мм, фольгированный текстолит односторонний. Вид LAY6 формата платы следующий:

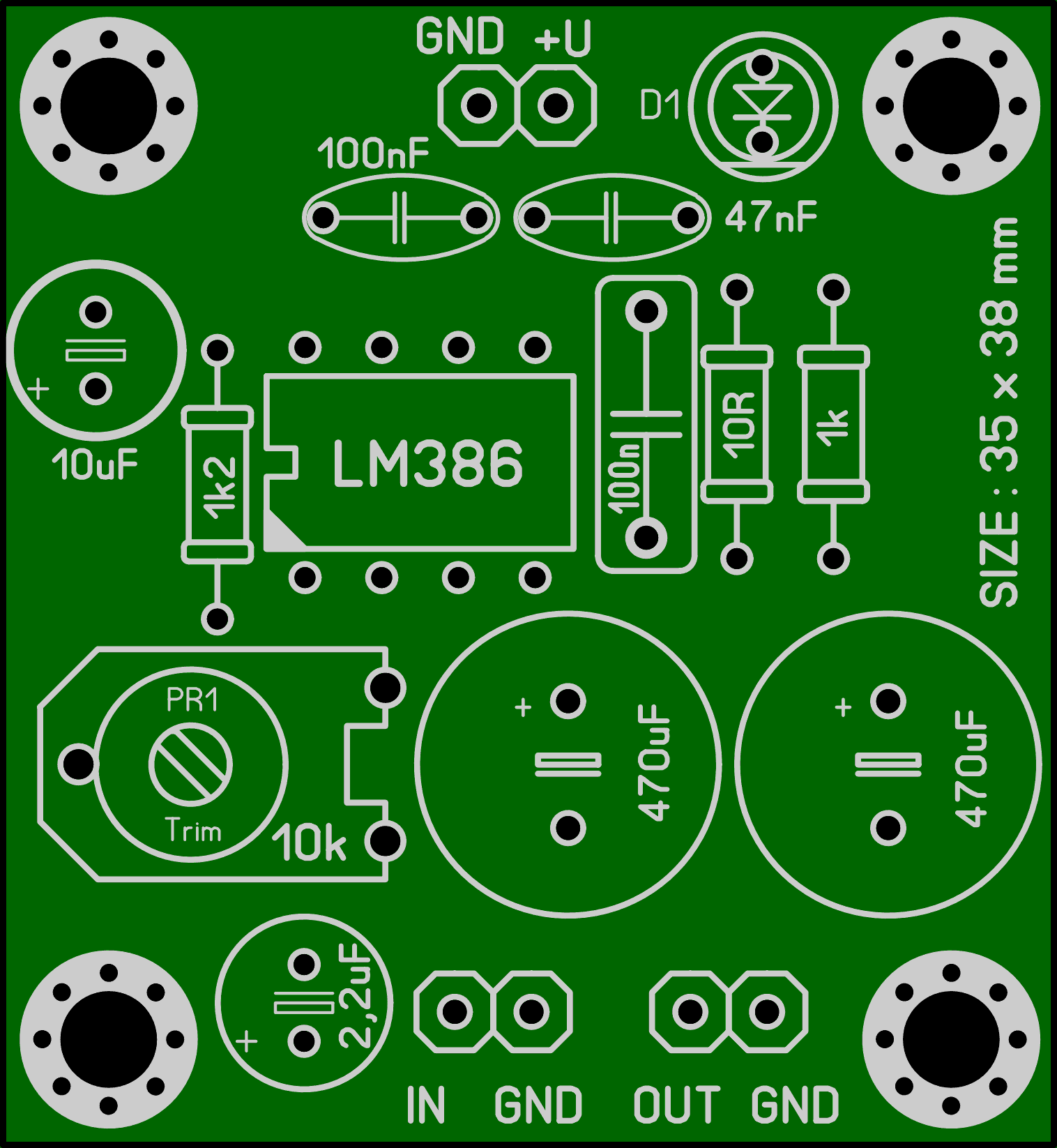

Amp_LM386_Komitart LAY6 fotoAmp_LM386_Komitart LAY6 foto


Вторая версия печатной платы усилителя на LM386 LAY6 формата (размер 23 х 45 мм):

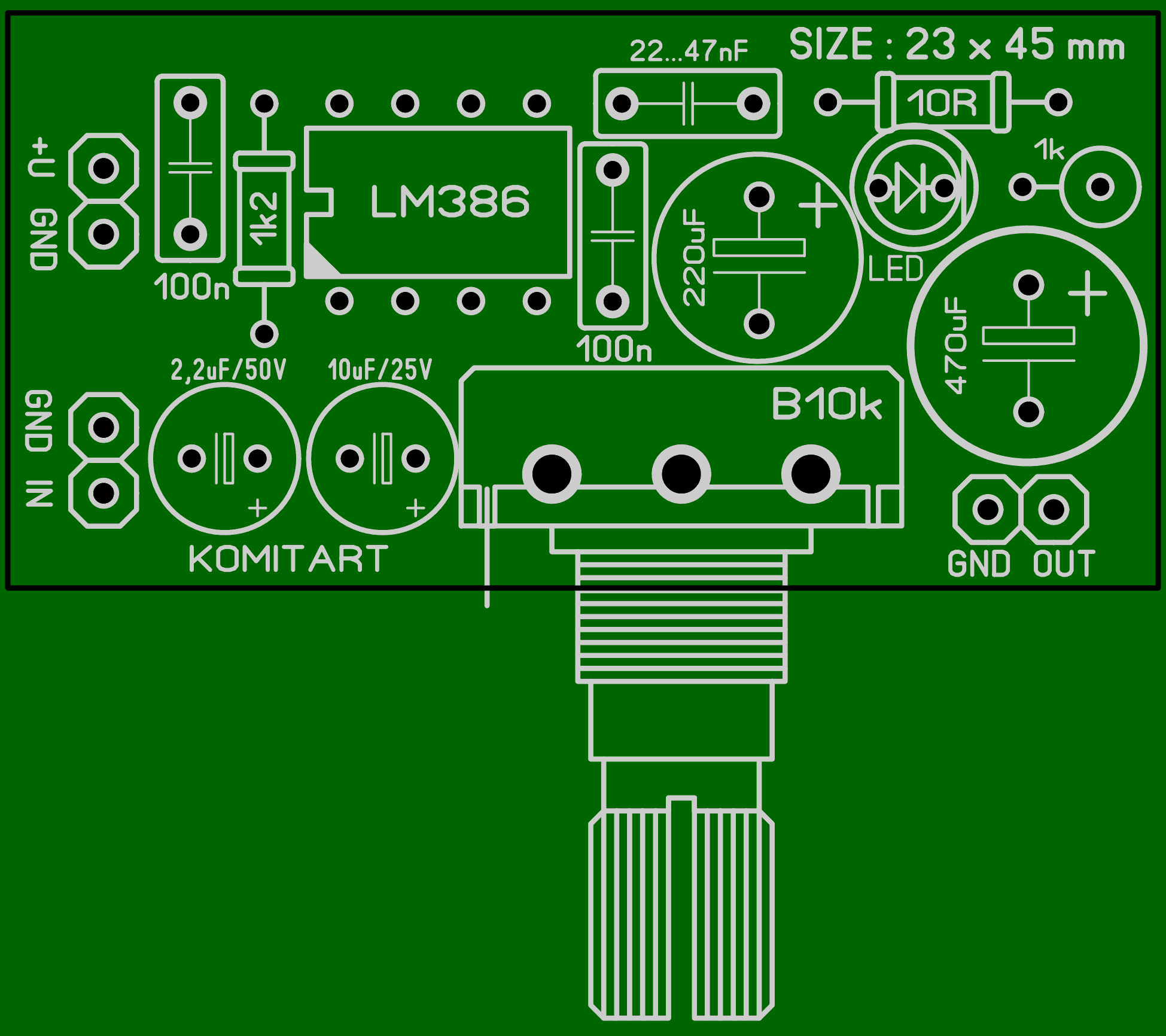

Amp_LM386 ver2_Komitart LAY6 fotoAmp_LM386 ver2_Komitart LAY6 foto


Скачать принципиальную схему усилителя на LM386, datasheet LM386, а также два варианта печатных плат вы можете одним файлом с нашего сайта. Размер архива – 0,48 Mb.
