22-06-2016, 12:26




Усилитель на NE5532N + TDA2050.

Усилитель на NE5532N_TDA2050Усилитель на NE5532N_TDA2050

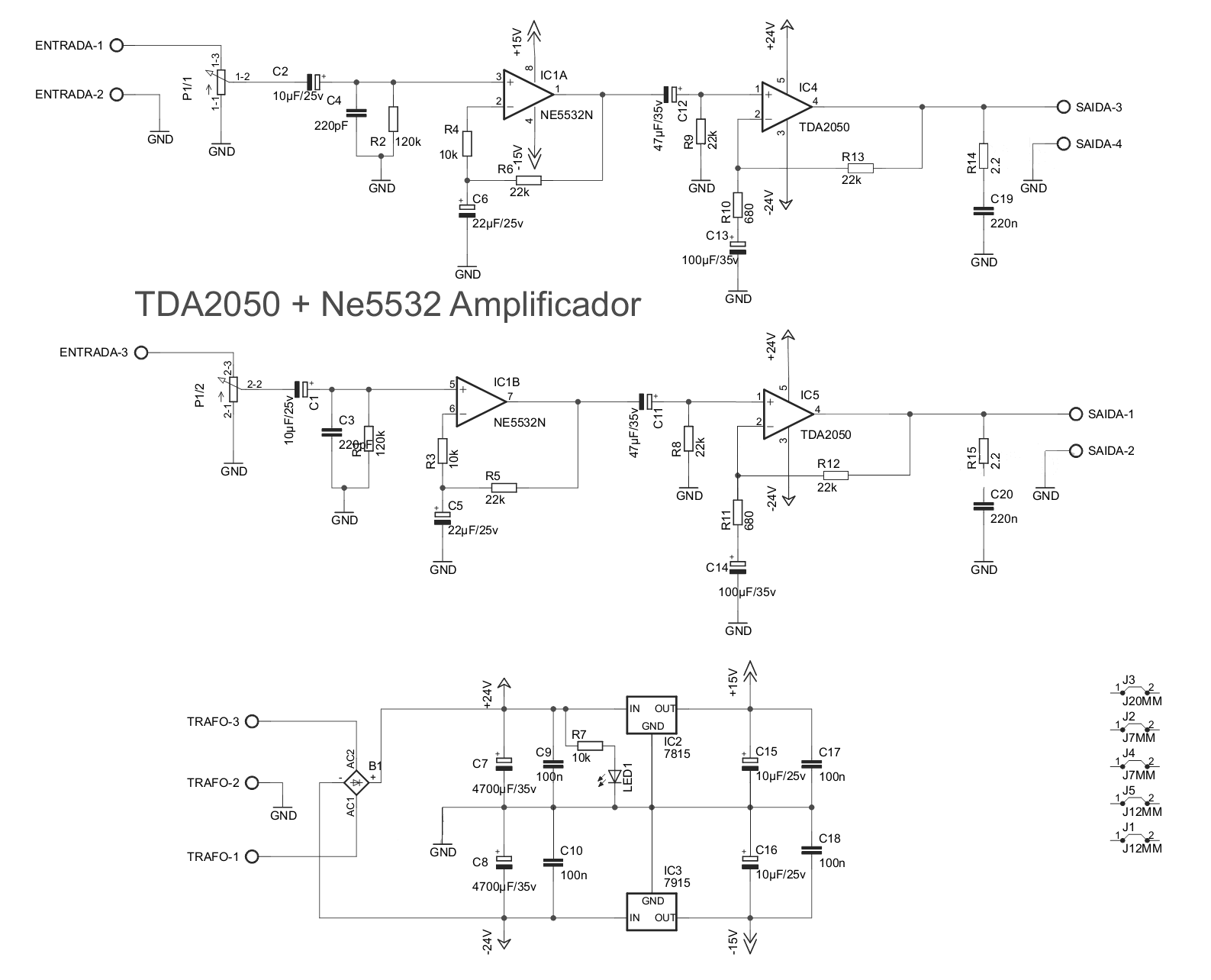

Предлагаем вашему вниманию принципиальную схему стереофонического усилителя. Каскад предварительного усиления собран на микросхеме NE5532N, усилитель мощности реализован на микросхемах TDA2050. Мощность усилителя 2 х 32 Ватта. Принципиальная схема показана ниже:

tda2050_ne5532_amp_схемаtda2050_ne5532_amp_схема


Максимальные параметры TDA2050 взяты из datasheet:

TDA2050_absolute maximum ratingsTDA2050_absolute maximum ratings


Характеристики микросхемы TDA2050:

Характеристики микросхемы TDA2050Характеристики микросхемы TDA2050

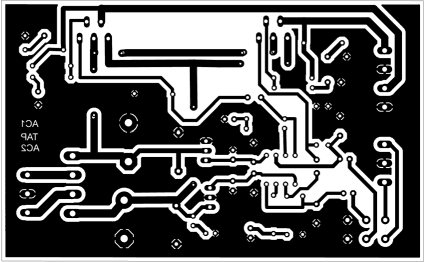

Исходники печатной платы усилителя на NE5532N и TDA2050:

Усилитель на NE5532N + TDA2050.

Усилитель на NE5532N + TDA2050.

Усилитель на NE5532N + TDA2050.

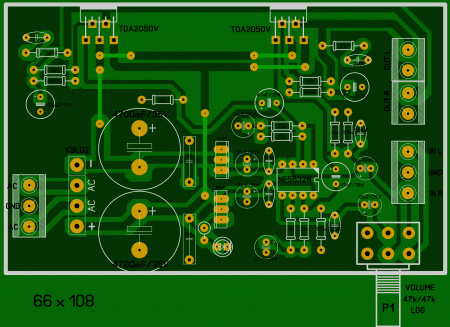

Печатная плата усилителя на NE5532N и TDA2050 в формате LAY6 имеет следующий вид:

Плата усилителя на NE5532N_TDA2050 _ LAYПлата усилителя на NE5532N_TDA2050 _ LAY


Фото-вид печатной платы усилителя:

Фото-вид печатной платы усилителя на TDA2050_NE5532Фото-вид печатной платы усилителя на TDA2050_NE5532


Размеры печатной платы 66 х 108 мм, фольгированный стеклотекстолит – односторонний.

В блоке питания микросхемы предварительного усилителя применены интегральные стабилизаторы 7812 и 7912, вместо них можно поставить 7815 и 7915 соответственно.

В качестве выпрямителя применена диодная сборка типа KBL, ниже показан пример диодных сборок:


diod_mostdiod_most


Фильтрующие емкости в блоке питания могут быть от 4700 до 10000 mF на напряжение не ниже 35 Вольт.

Регулятор громкости – спаренный потенциометр 47k/47k с логарифмической зависимостью.

На плате установлен светодиод – контроль наличия питающего напряжения.

Микросхемы TDA2050 крепятся к радиатору через прокладки или слюду с применением термопасты типа КПТ и изоляционных втулок.


Список компонентов для сборки усилителя на NE5532N & TDA2050:


Резисторы 0,25 Вт:

• R1, R2 - 120k
• R3, R4, R7 – 10k
• R5, R6, R8, R9, R12, R13 – 22k
• R10, R11 – 680R
• R14, R15 – 2R2

Конденсаторы:

• С1, С2 – 10mF/25V – лектролит
• С3, С4 – 220p – керамика
• С5, С6 – 22mF/25V (35V) – электролит
• C7, С8 – 4700mF/35V – электролит
• С9, С10, С17, С18 – 0,1mF (100n)
• C11, С12 – 47mF/35V – электролит
• С13, С14 – 100mF/35V – электролит
• С15, С16 – 10mF/25V – электролит
• C19, С20 – 0,22mF (220n)

Микросхемы:

• IC1 - NE5532N – операционный усилитель
• IC2 – 7812 – интегральный стабилизатор 12 Вольт (или 7815 на 15 Вольт)
• IC3 – 7912 – интегральный стабилизатор 12 Вольт (или 7915 на 15 Вольт)
• IC4, IC5 – TDA2050 – усилитель мощности

Диоды:

• KBL02 – диодная сборка
• LED1 – светодиод 5 мм

Регулятор громкости:

• Спаренный потенциометр 47 / 47 кОм с логарифмической зависимостью.

Трансформатор 12-0-12 или 18-0-18 на ток вторички порядка 3 Ампер.


amplificado_stereo_tda2050_NE5532amplificado_stereo_tda2050_NE5532


Скачать материалы по сборке усилителя на NE5532N и TDA2050 включая печатную плату в формате LAY6 можно по прямой ссылке с нашего сайта, которая появится на этой же странице после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер файла – 0,65 Mb.
