Усилитель на TDA2050 (LM1875).

Усилитель на TDA2050_LM1875Усилитель на TDA2050_LM1875


Проект этого усилителя найден на сайте Construyasuvideorockola(com). Усилитель построен на широко известной микросхеме TDA2050, ее можно заменить на LM1875. Принципиальная схема приведена ниже:

TDA2050 Amplifier schematicTDA2050 Amplifier schematic


Блок питания для усилителя двуполярный 24-0-24V DC, соответственно трансформатор нужен со вторичной обмоткой 18-0-18V AC. Схема БП:

TDA2050 Amp PSU SchematicTDA2050 Amp PSU Schematic


Диодный мост (1N5403 – 4 шт.) и сглаживающие емкости расположены на плате усилителя.

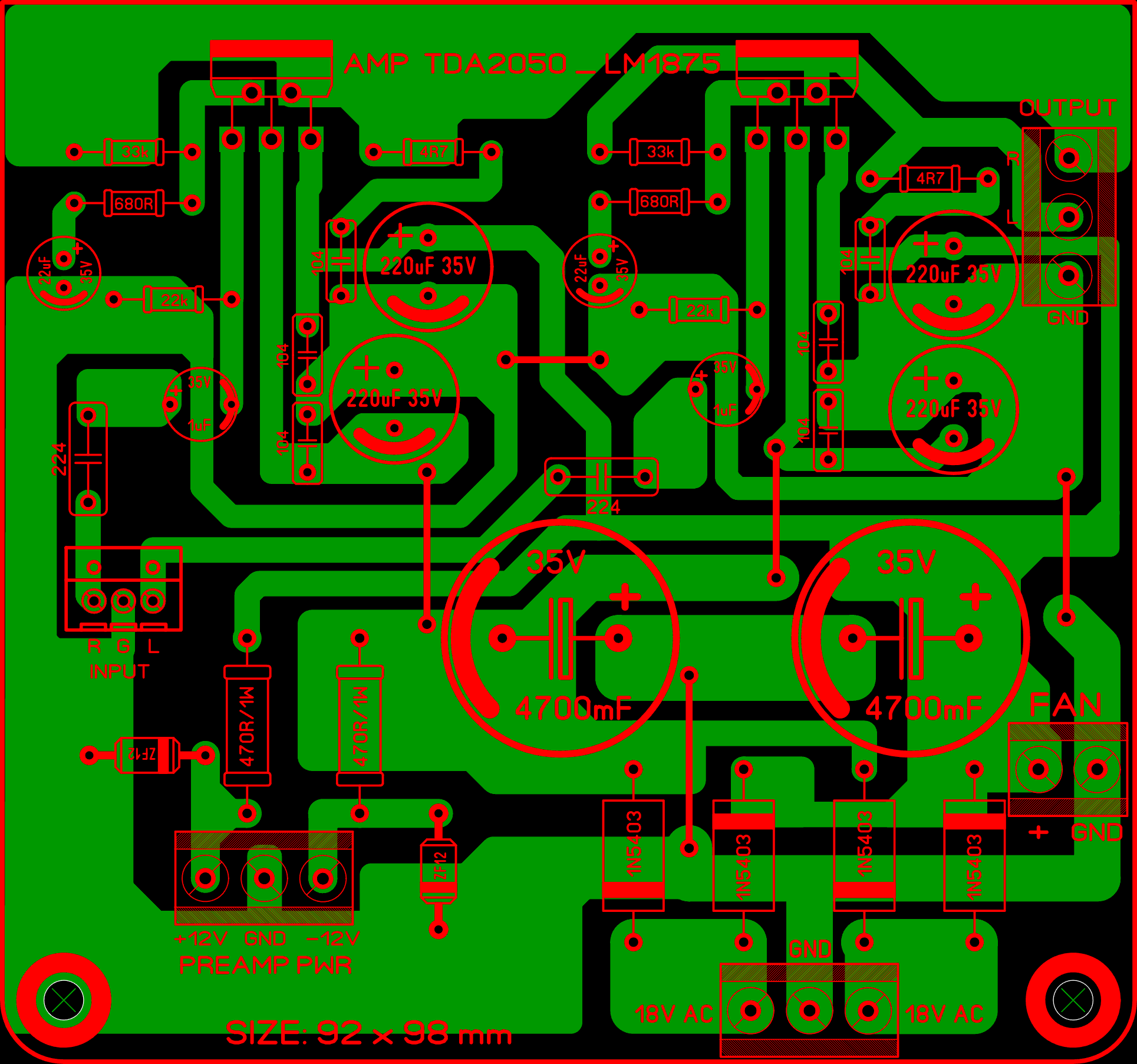

Плата LAY6 формата выглядит так:


AMP TDA2050_LM1875 LAY6AMP TDA2050_LM1875 LAY6

AMP TDA2050_LM1875 LAY6 FOTOAMP TDA2050_LM1875 LAY6 FOTO


Фольгированный стеклотекстолит односторонний, размер – 92 x 98 mm.

Список материалов для сборки усилителя:


Микросхемы:

● TDA2050 или LM1875 – 2 шт.

Диоды:

● 1N5403 или подобные – 4 шт.

Резисторы 0,25W:

● 33k – 2 шт.
● 680R – 2 шт.
● 22k – 2 шт.
● 4R7 – 2 шт.
● 470R – 2 шт.

Переменные резисторы:

● Потенциометр B20k сдвоенный – 1 шт.

Конденсаторы:

● 4700mF/35V электролит – 2 шт.
● 220mF/35V электролит – 4 шт.
● 1mF/35V электролит – 2 шт.
● 100n (104) керамика – 4 шт.
● 100n (104) пленка (poliester) – 2 шт.
● 220n (104) пленка (poliester) – 2 шт.
● 22mF/35V электролит – 2 шт.

Остальное:

● Трансформатор – вторичная обмотка 18 + 18V AC на ток 4 Ампера – 1 шт.
● Терминал для подключения акустики (4 клеммы) – 1 шт.
● Двойной разъем RCA (входной) – 1 шт.
● Радиатор для TDA2050/LM1875 – 1 шт.
● Разъем 3 Pin 5mm с болтовым зажимом под монтаж на плату – 3 шт.
● Разъем 2 Pin 5mm с болтовым зажимом под монтаж на плату – 1 шт.
● Разъем 3 Pin 2,54mm с болтовым зажимом под монтаж на плату – 1 шт.

В архиве найдете схему усилителя, схему блока питания, лейку печатной платы и кучу снимков из оригинальной статьи. На канале Ютуб есть ролик по сборке и опробованию данного усилителя от автора, думаю найдете без проблем.

Размер архива с материалами по усилителю на TDA2050/LM1875 – 3,2 Mb.
