Усилитель 2 х 25W на TDA7265.

Усилитель 2 x 25W на TDA7265Усилитель 2 x 25W на TDA7265


Сегодня мы приводим вам схему стереофонического усилителя мощность звукового сигнала, построенного на микросхеме TDA7265. Мощность каждого канала 25W на 8R нагрузку. Микросхема имеет встроенную защиту от короткого замыкания в нагрузке, и защиту от перегрева. Согласно datasheet (есть в архиве) максимальная величина питающего напряжения 25-0-25V DC. Принципиальная схема усилителя:

Amplifier TDA7265 schematicAmplifier TDA7265 schematic


Плата усилителя на TDA7265 в формате программы Sprint Layout:

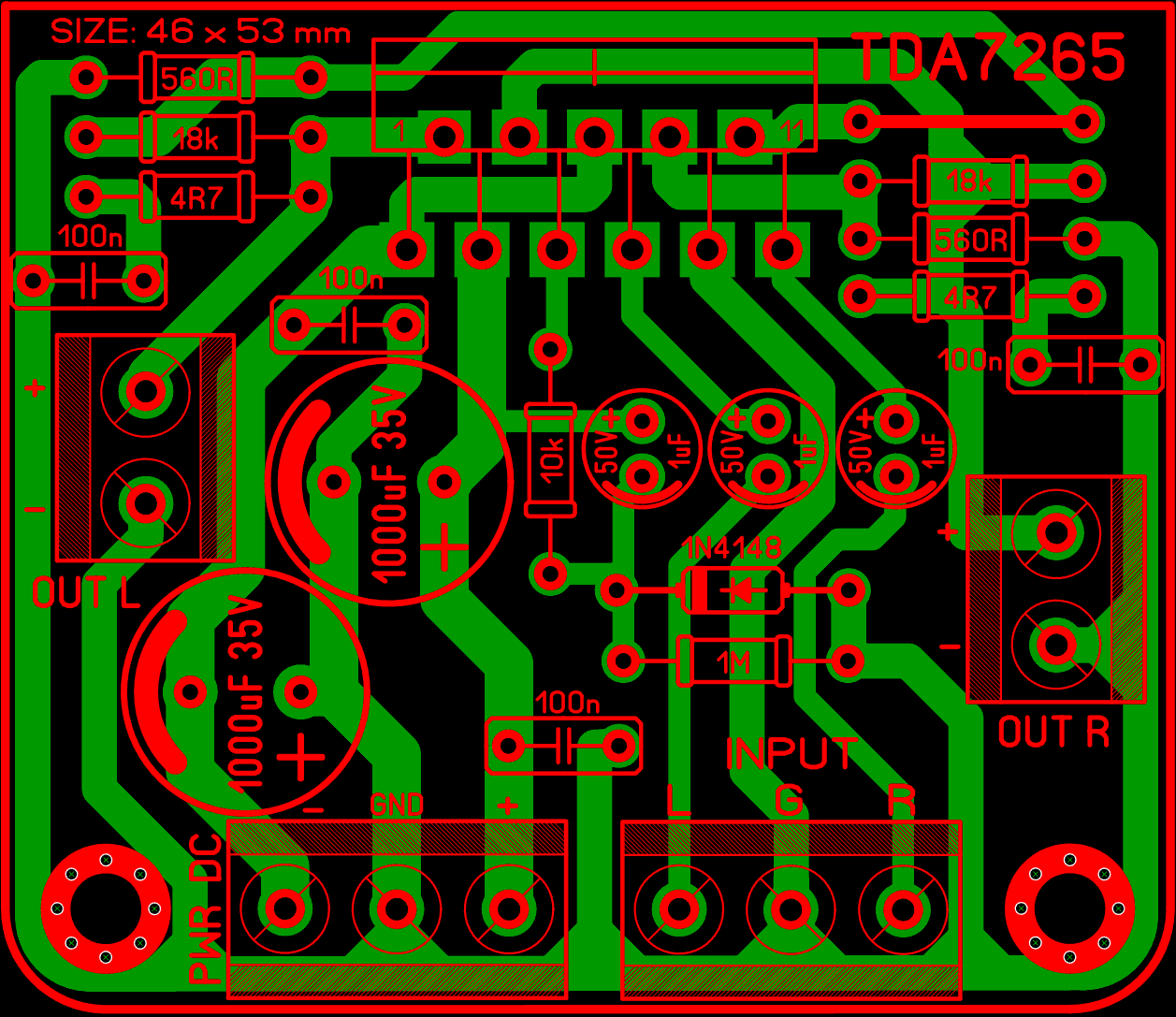

Amplifier TDA7265 LAY6Amplifier TDA7265 LAY6

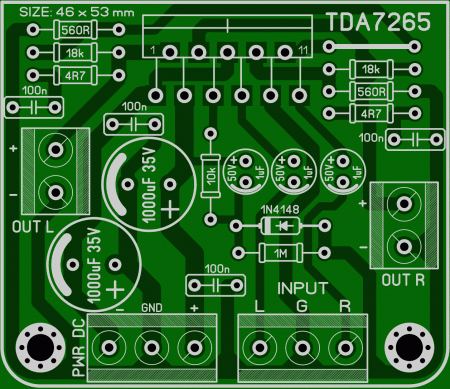

Amplifier TDA7265 LAY6 FOTOAmplifier TDA7265 LAY6 FOTO


Фольгированный стеклотекстолит односторонний, размер платы 46 х 53 mm.

Список элементов:


Микросхемы:

● IC1 – TDA7265 – 1 шт.

Диоды:

● VD1 – 1N4148 – 1 шт.

Резисторы:

● R1 – 1M – 1 шт.
● R2 – 10k – 1 шт.
● R3, R8 – 4R7/1W – 2 шт.
● R4, R7 – 18k – 2 шт.
● R5, R6 – 560R – 2 шт.

Конденсаторы:

● C1, C2, C3 – 1mF/35…50V электролит – 3 шт.
● C4, C6, C8, C9 – 100n (104) – 4 шт.
● C5, C7 – 1000mF/35V электролит – 2 шт.

Размер архива с материалами для сборки усилителя на TDA7265 – 0,8 Mb.
