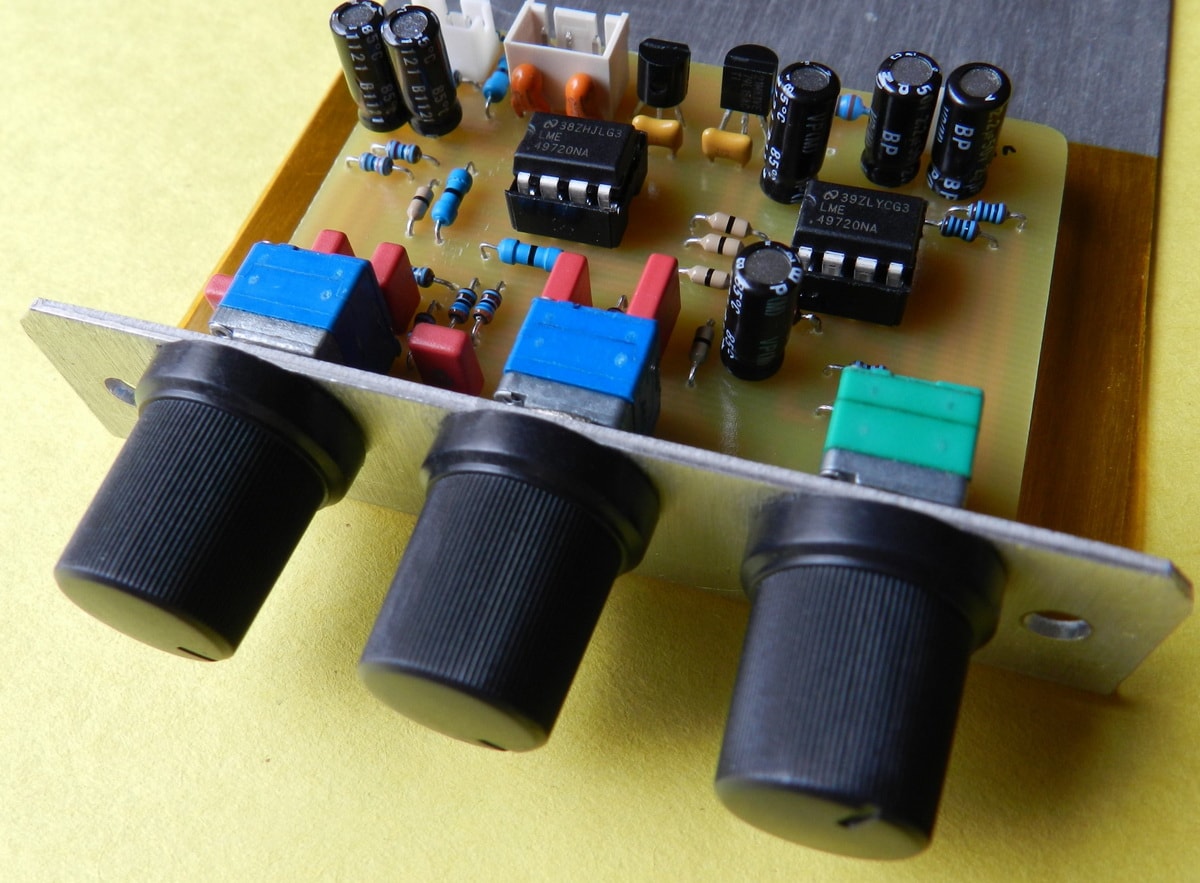

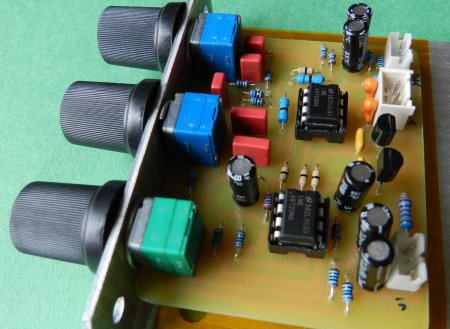

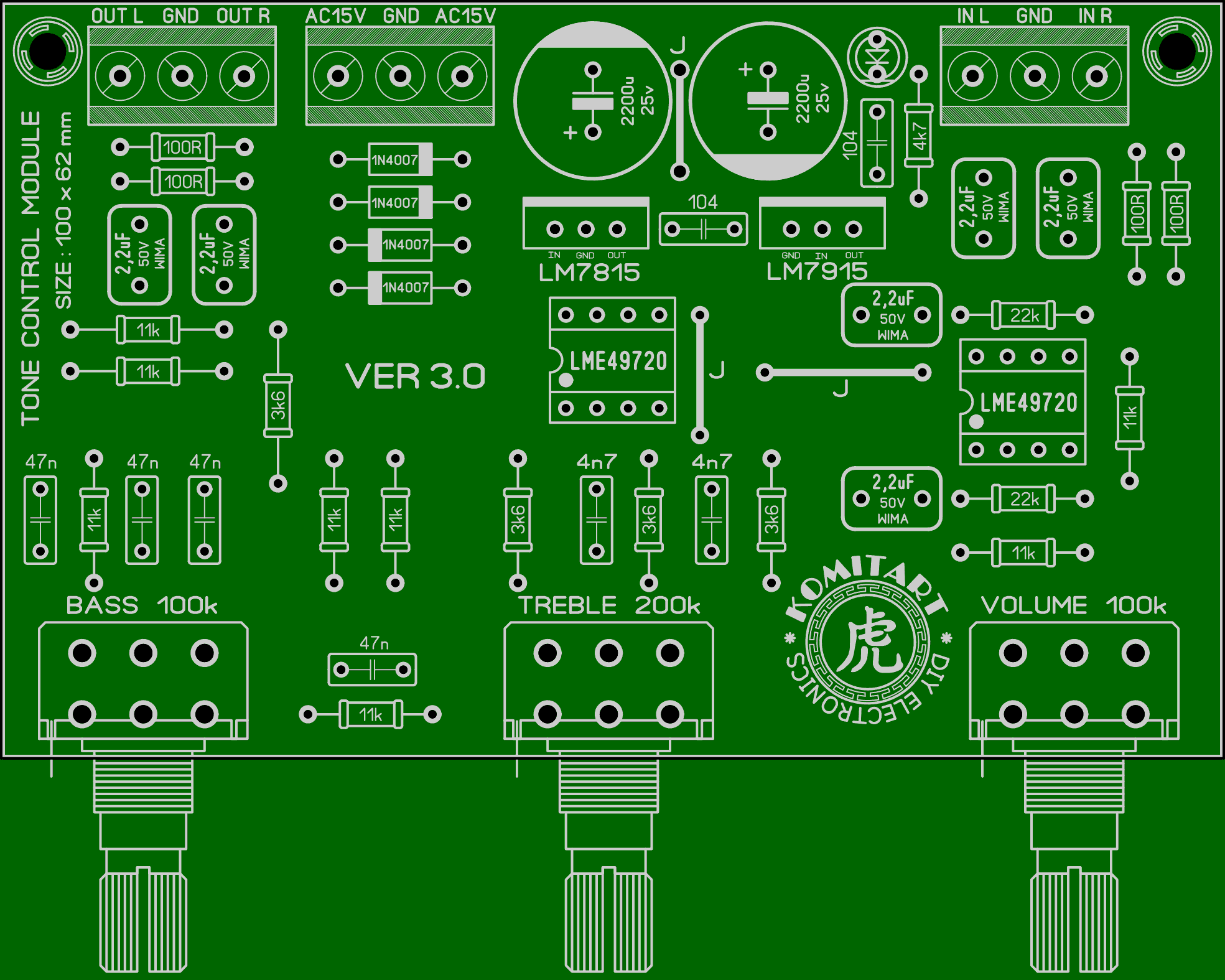

Стерео предусилитель с регуляторами громкости, НЧ и ВЧ на LME49720.  Сегодня мы приводим вам схему еще одного предварительного усилителя, который построен на базе микросхемы LME49720 от производителя National Semiconductor. Эта микросхема обладает ультранизким уровнем искажений, шума, а так же высокой скоростью нарастания выходного напряжения, производительностью и точностью воспроизведения музыкального сигнала, что обеспечивает превосходное качество звучания данного устройства. Уровень THD + нелинейных искажений в пределах 0,00003%, такие характеристики удовлетворят потребности любого аудиофила. Принципиальная схема одного канала предварительного усилителя с регулятором низких и высоких частот показана ниже:  На ½ U1 собран усилитель входного сигнала, коэффициент усиления порядка 2, на втором ОУ построен регулятор тембра, в обратной связи которого находятся пассивные элементы фильтра НЧ и ВЧ. В качестве регуляторов тембра и громкости применены спаренные переменные резисторы, поэтому регулировка происходит одновременно для левого и правого каналов синхронно. Печатная плата нарисована с использованием оригинального изображения из исходника, на ней можно видеть резисторы с нулевым сопротивлением, по сути это перемычки сделанные медным проводом со стороны установки элементов. Картинка исходника следующая:  ЛЕЙКА для этого проекта выглядит так:  Плата односторонняя под ЛУТ, размер 49 х 65mm. Список элементов схемы предусилителя (количество для двух каналов): Микросхемы: • U1, U2 – LME49720 – 2 шт. • U3 – 78L15 – 1 шт. • U4 – 79L15 – 1 шт. Резисторы: • R1, R9 – 100R – 4 шт. • R2, R7 – 11k – 4шт. • R3 – 22k – 2 шт. • R4, R5, R6, R8 – 3k6 – 8 шт. • Rled – 4k7 – резистор для светодиода – 1 шт. Переменные резисторы: • VR1, VR2 (Volume, Bass) – 100k – 2 шт. • VR3 (Treble) – 200k – 1 шт. Конденсаторы: • С1, C3, C7 – 2,2mF электролит – 6 шт. Или 1mF пленка – 12 шт. • С2 на принципиальной схеме отсутствует, поэтому нумерацию мы менять не стали. • C4, C5 – 47n – 4 шт. • C6 – 4n7 – 2 шт. • C8, C9 – 1000mF/25V – 2 шт. • C10, C11 – 100n – 2 шт. Диоды: • 1N4001 – 4 шт. • LED – светодиод 3...5 mm – 1 шт. 1.08.2025г. Сегодня в архив добавил еще один вариант печатной платы этого предусилителя, монтаж элементов на ней более свободный, и есть еще одна разница, вместо полярных конденсаторов номиналом 2,2uF на ней установлены неполярные пленочные емкости 2,2uF типа WIMA. Так же плюсом является то, что по питанию установлены диодный мост на четырех 1N4007, электролитические конденсаторы 2 x 2200uF/25V и стабилизаторы LM7815/LM7915. Печатная плата по длинной стороне теперь составляет 100mm, расстояние между осями переменных резисторов 38 mm. Лейка платы такая:  Плата преампа в сборе по первому варианту выглядит так:   Удачной сборки, размер архива – 2,2 Mb.
