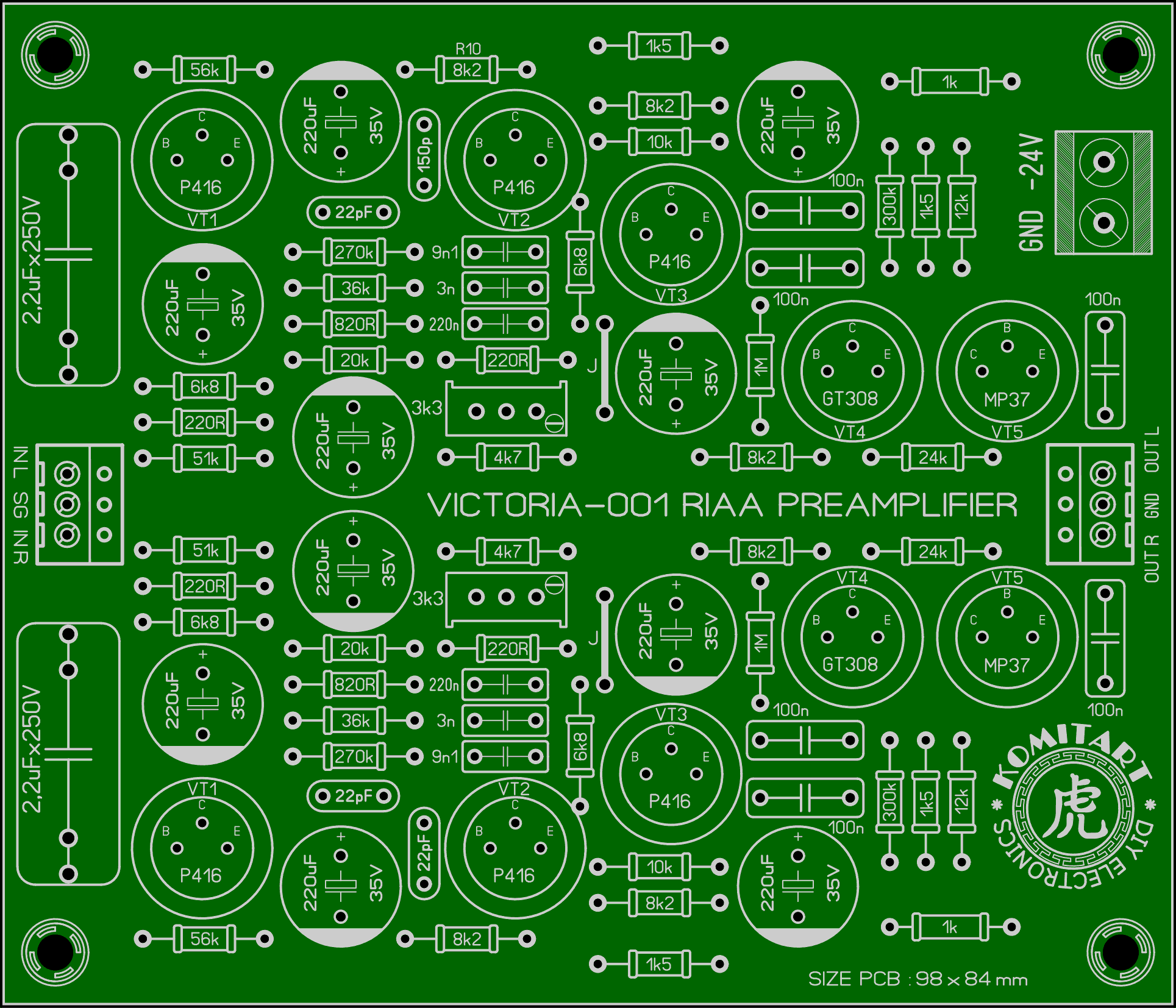

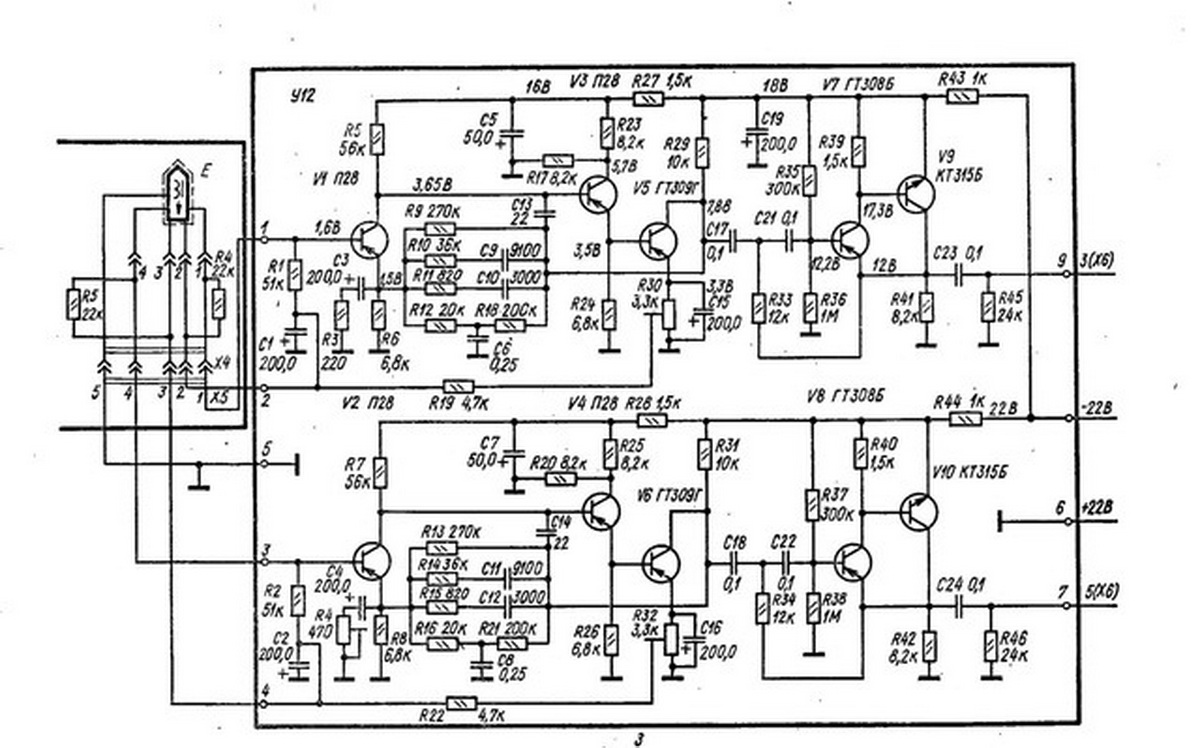

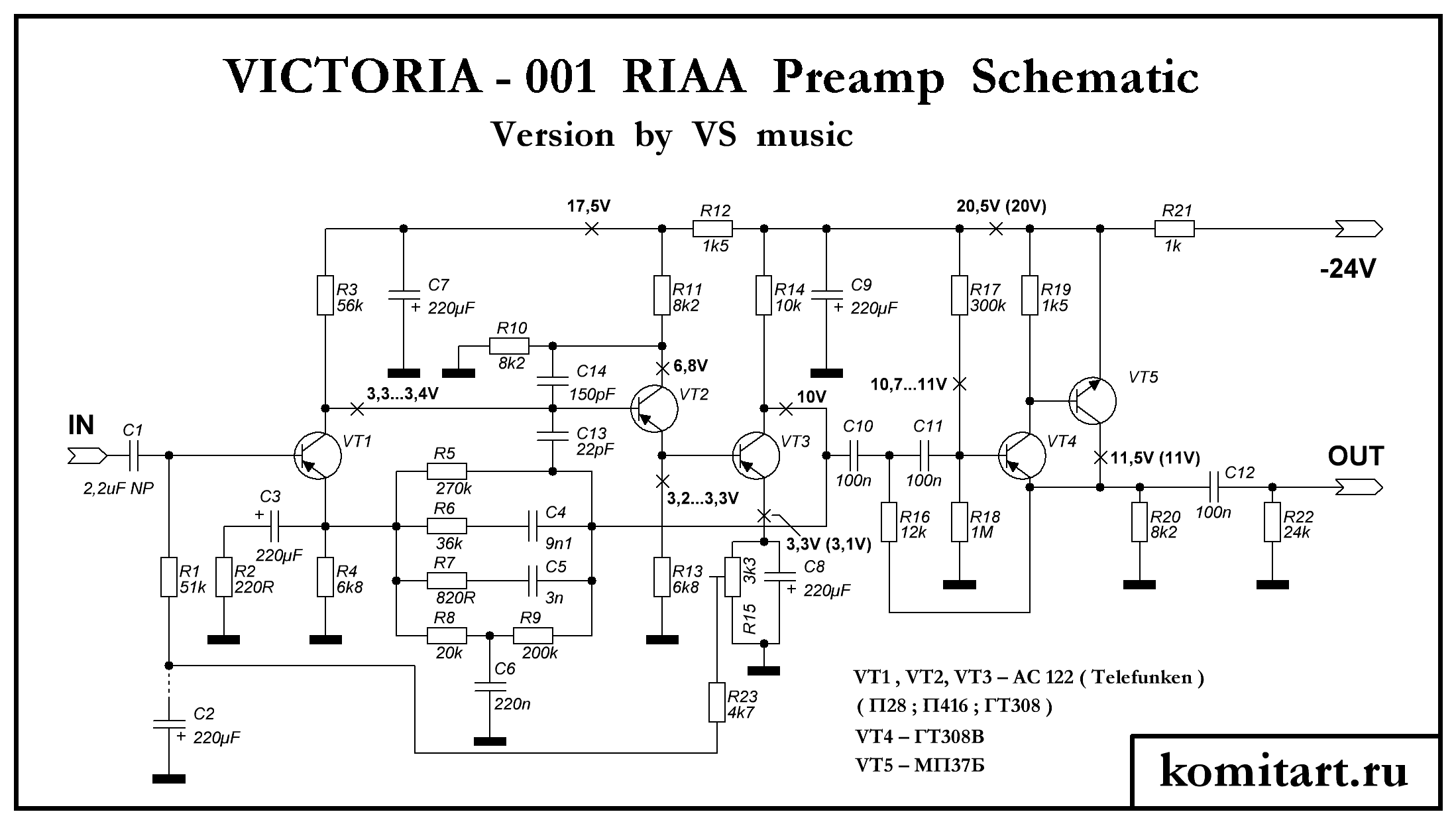

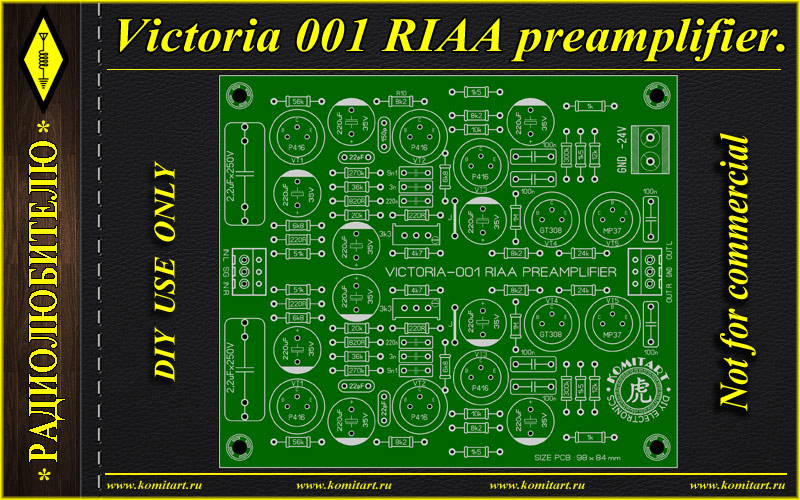

Victoria 001 RIAA preamplifier.  Приветствую, друзья. Мне периодически подкидывают заказы на разводку печатных плат, на сей раз это был проект RIAA предусилителя под названием Victoria 001. Построен он на германиевых транзисторах, и хоть многие к германию относятся скептически, такие предусилители дают довольно не плохие результаты. Почему Victoria 001 - да всё просто, потому что схема этого преампа взята от корректора из древней радиолы Виктория -001 образца 1972 года. Ниже я приведу вам оригинальную схему предусилителя и перерисованную заново, и так, смотрим:   Вторую схему я рисовал по версии от VS Music, что отразил в названии схемы. Информации по этому проекту в сети не особо много, но я понял, что интерес к таким устройствам не угас, и по просьбе Сергея Т. была нарисована плата LAY6 формата, она односторонняя, размер 98 x 84 mm, разводку делал свою, компоновка элементов на плате такая:  Хочу отметить, что на странице WK от Виктора Савинова рассмотрен этот проект с фотографиями, там же на странице есть документ с возможностью скачивания, в котором описаны внесённые в оригинал изменения, ссылку на эту страницу я оставлю в текстовом файле со списком элементов, который будет находиться в архиве. Подстроечными резисторами 3k3 установите на эмиттере VT3 напряжение 3,3 Вольта, в принципиальной схеме это отмечено. Список элементов Victoria 001 RIAA preamplifier: - VT1, VT2, VT3 - AC122 Telefunken (П38, П416) - 6 шт. - VT4 - ГТ308 - 2 шт. - VT5 - МП37Б - 2 шт. - R1, R1* - 51k/0,25W - 2 шт. - R2, R2* - 220R/0,25W - 2 шт. - R3, R3* - 56k/0,25W - 2 шт. - R4, R4*, R13, R13* - 6k8/0,25W - 4 шт. - R5, R5* - 270k/0,25W - 2 шт. - R6, R6* - 36k/0,25W - 2 шт. - R7, R7* - 820R/0,25W - 2 шт. - R8, R8* - 20k/0,25W - 2 шт. - R9, R9* - 200k/0,25W - 2 шт. - R10, R10*, R11, R11*, R20, R20* - 8k2/0,25W - 6 шт. - R12, R12*, R19, R19* - 1k5/0,25W - 4 шт. - R14, R14* - 10k/0,25W - 2 шт. - R15, R15* - TrimPot 3k3 - 2 шт. - R16, R16* - 12k/0,25W - 2 шт. - R17, R17* - 300k/0,25W - 2 шт. - R18, R18* - 1M/0,25W - 2 шт. - R21, R21* - 1k/0,25W - 2 шт. - R22, R22* - 24k/0,25W - 2 шт. - C1 - 2,2uF/100V...250V NP - 2 шт. - С2, C2* - 220uF/35V электролит - 2 шт. (В версии от VS music эти конденсаторы не ставятся) - C3, C3*, C7, C7*, C8, C8*, C9, C9* - 220uF/35V электролит - 8 шт. - C4, C4* - 9n1/50V - 2 шт. - C5, C5* - 3n/50V - 2 шт. - C6, C6* - 220n/50V - 2 шт. - C10, C10*, C11, C11*, C12, C12* - 100n / 50V - 6 шт. - C13, C13* - 22pF/50V - 2 шт. - C14, C14* - 150pF/50V - 2 шт. - Клеммник 3 Pin 2,54 mm (Вход, выход) - 2 шт. - Клеммник 2 Pin 5 mm (питание) - 1 шт. Удачной сборки. Размер архива - 1,4 Mb.
