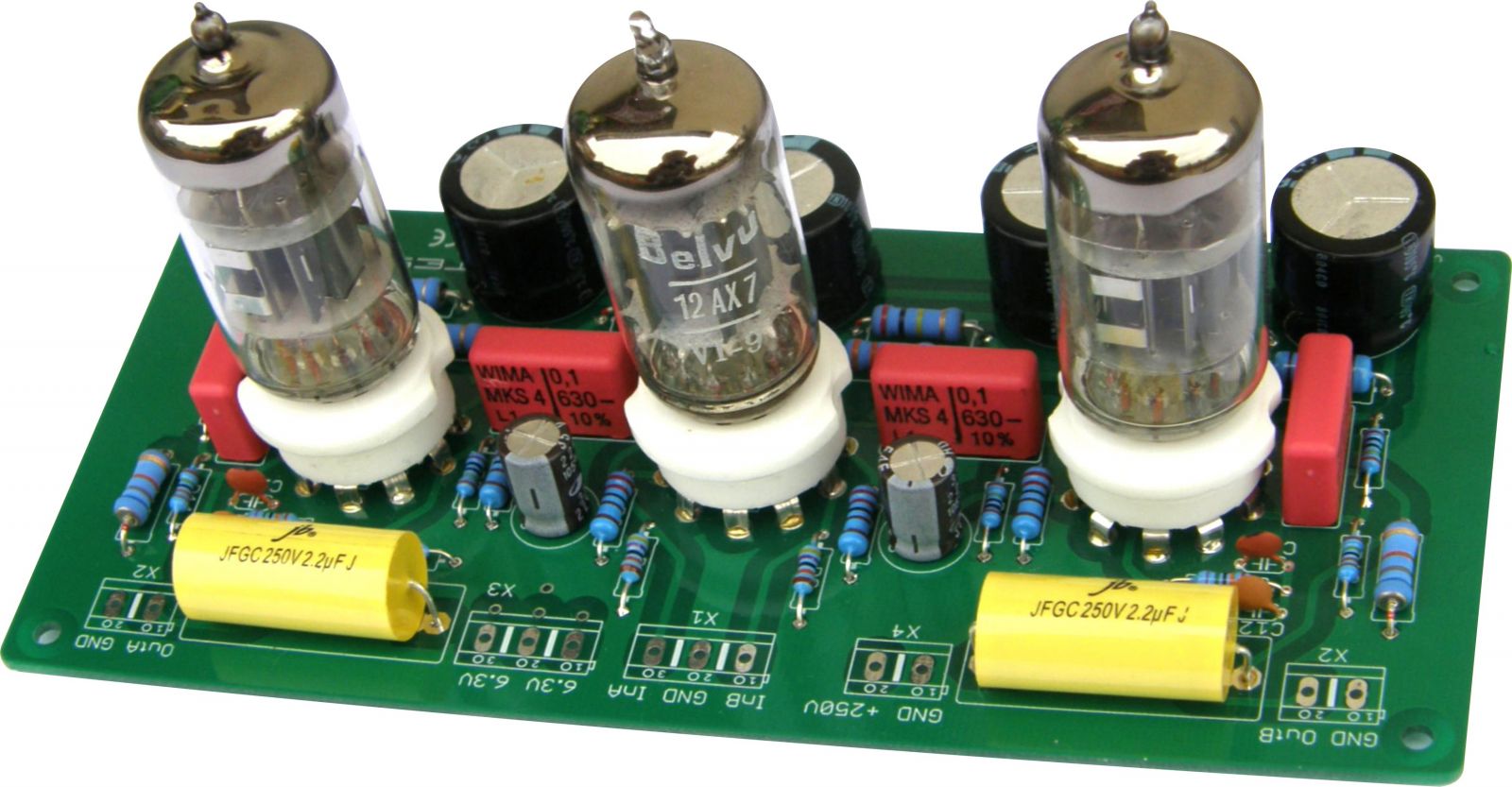

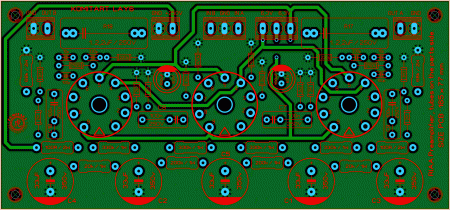

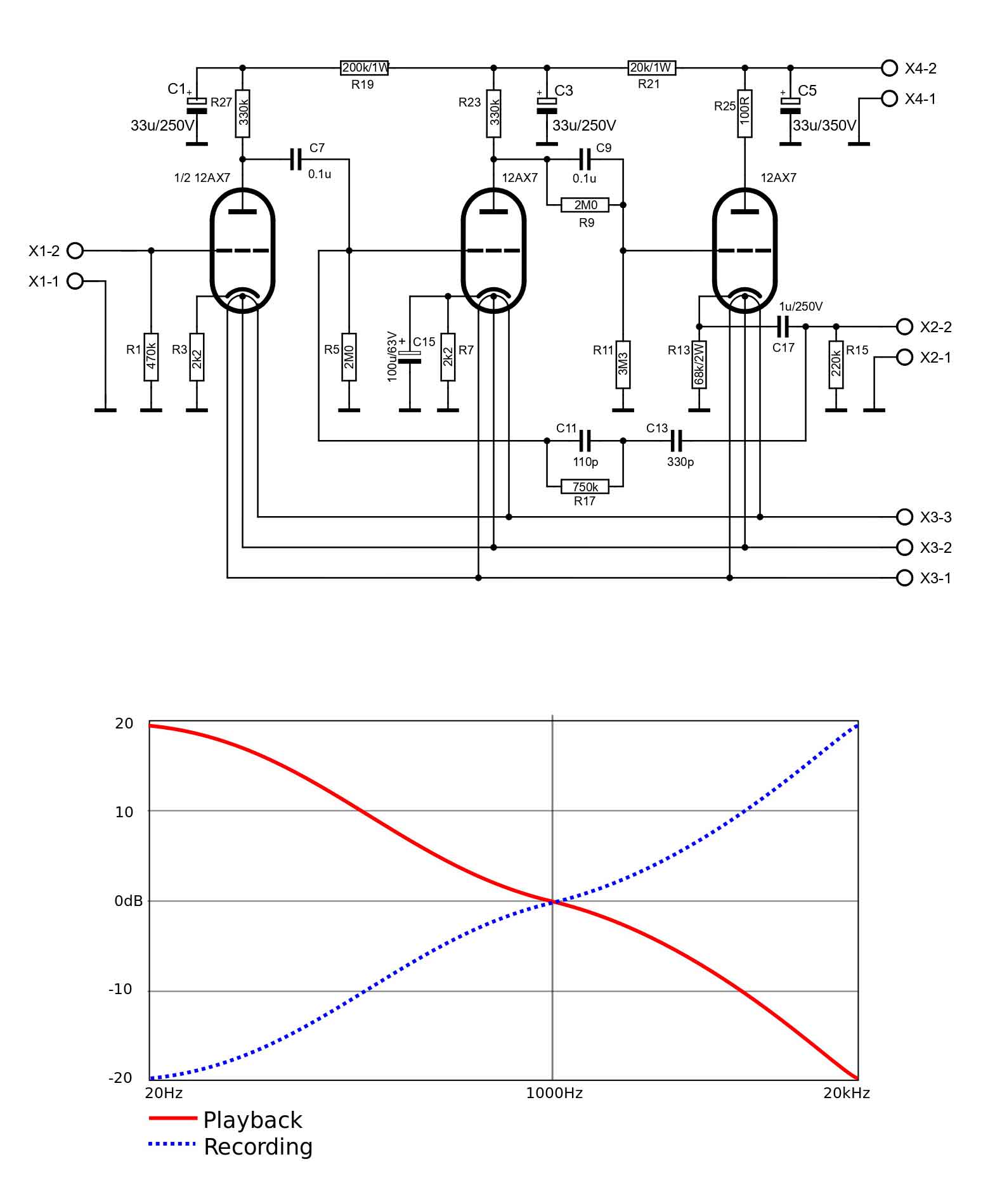

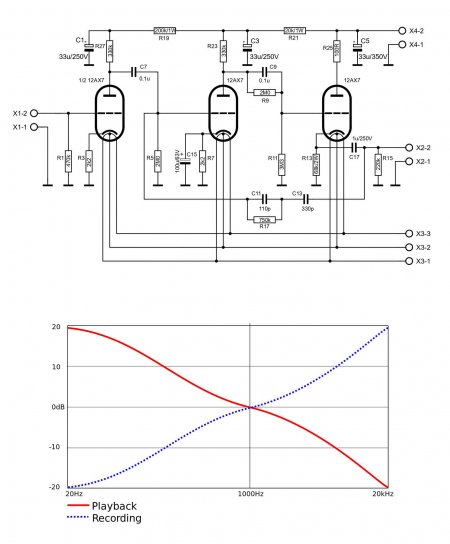

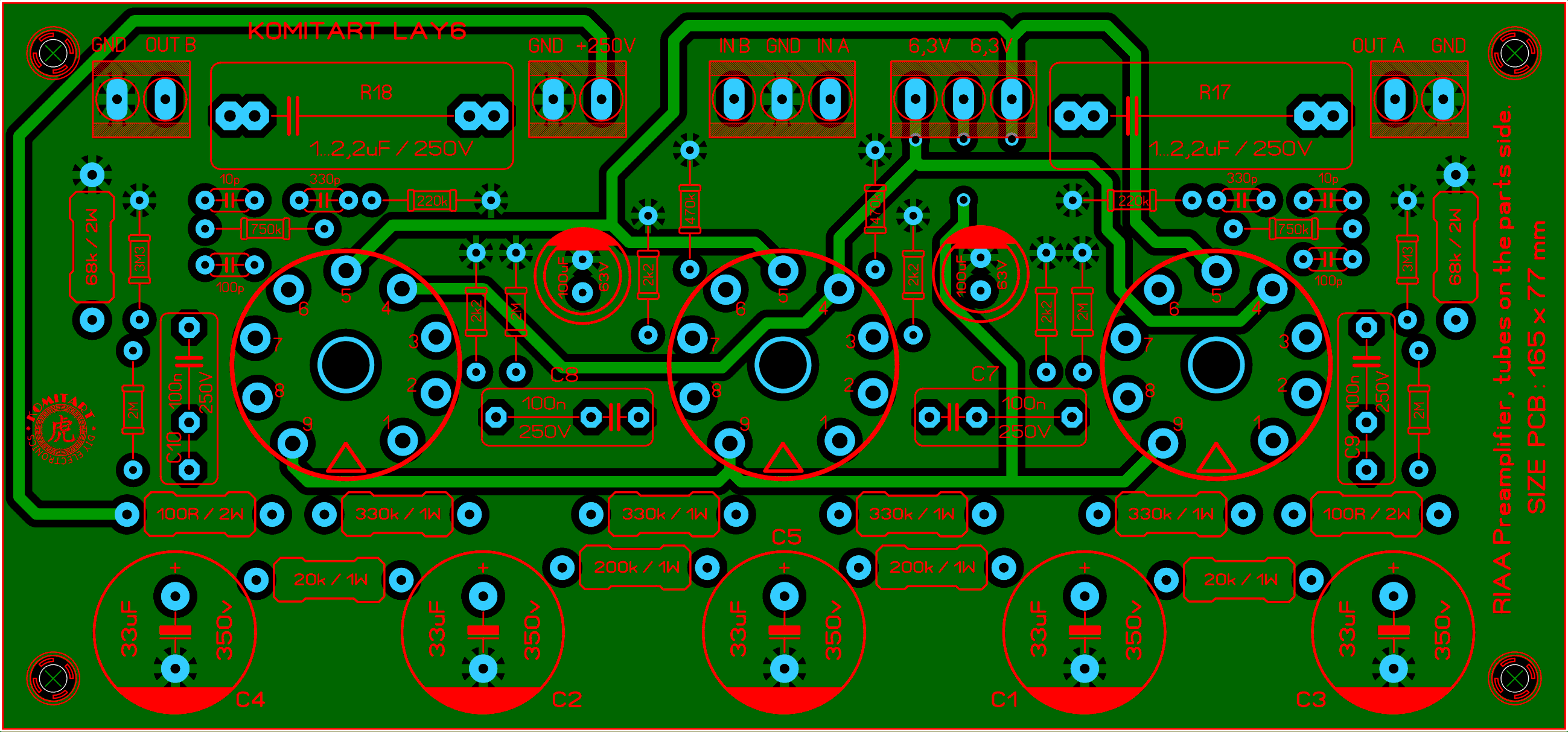

RIAA Preamplifier, tubes on the parts side.  Приветствую, друзья. На одном из Чешских сайтов (Велке Поповице), торгующих готовыми печатными платами, нашёл лот с RIAA ламповым предусилителем, построенном на трёх 12AX7, название лота звучит так "PCB - RIAA Preamplifier, tubes on the parts side", описания лота конечно у них нет, зато есть принципиальная схема, список элементов и пара фотографий. В общем, решил я сделать плату на этот проект в формате LAY6, может быть этот материал будет кому то интересен. И так, принципиальная схема RIAA предусилителя:  Печатная плата в этом проекте двухсторонняя, с нижней стороны разведена цепь накала ламп, остальные дорожки сверху, и из названия лота понятно, что лампы устанавливаются со стороны монтажа всех остальных элементов схемы. Размер платы 165 x 77 mm. Компоновка элементов на плате такая:  Так же в описании лота была фотография платы в сборе:  Список элементов: - R1, R2 - 470k / 0,25W - 2 шт. - R3, R4, R7, R8 - 2k2 / 0,25W - 4 шт. - R5, R6, R9, R10 - 2M0 / 0,25W - 4 шт. - R11, R12 - 3M3 / 0,25W - 2 шт. - R13, R14 - 68k / 2W - 2 шт. - R15, R16 - 220k / 0,25W - 2 шт. - R17, R18 - 750k / 0,25W - 2 шт. - R19, R20 - 200k / 1W - 2 шт. - R21, R22 - 20k / 1W - 2 шт. - R23, R24, R27, R28 - 330k / 1W - 4 шт. - R25, R26 - 100R / 2W - 2 шт. - C1, C2, C3, C4, C5 - 33uF / 350V - 5 шт. - C7, C8, C9, C10 - 100n / 250V - 4 шт. - C11a, C12a - 100p - 2 шт. - C11b, C12b - 10p - 2 шт. - C13, C14 - 330p - 2 шт. - C15,C16 - 100uF / 63V - 2 шт. - C17,C18 - 1uF / 250V - 2 шт. Удачной сборки. Размер архива - 1,6 Mb.
