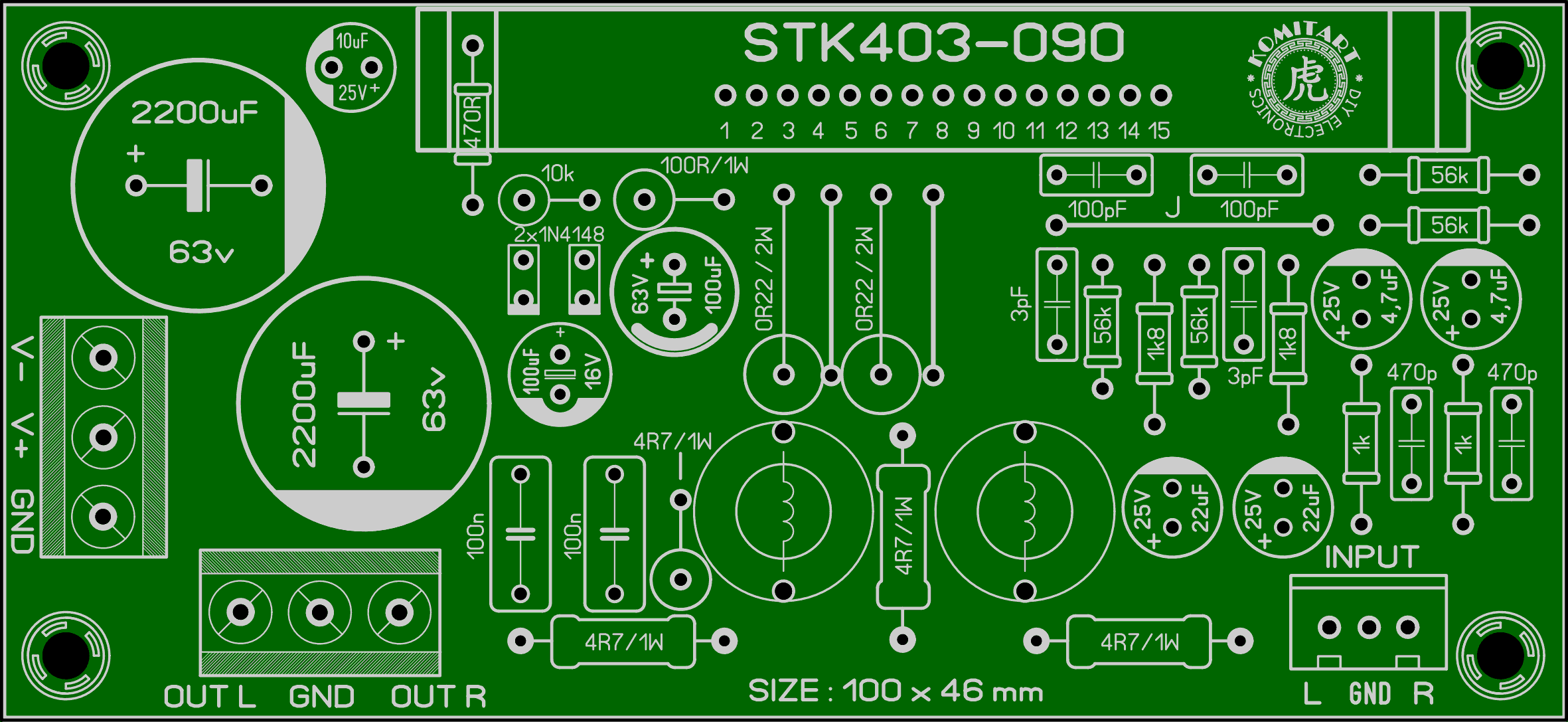

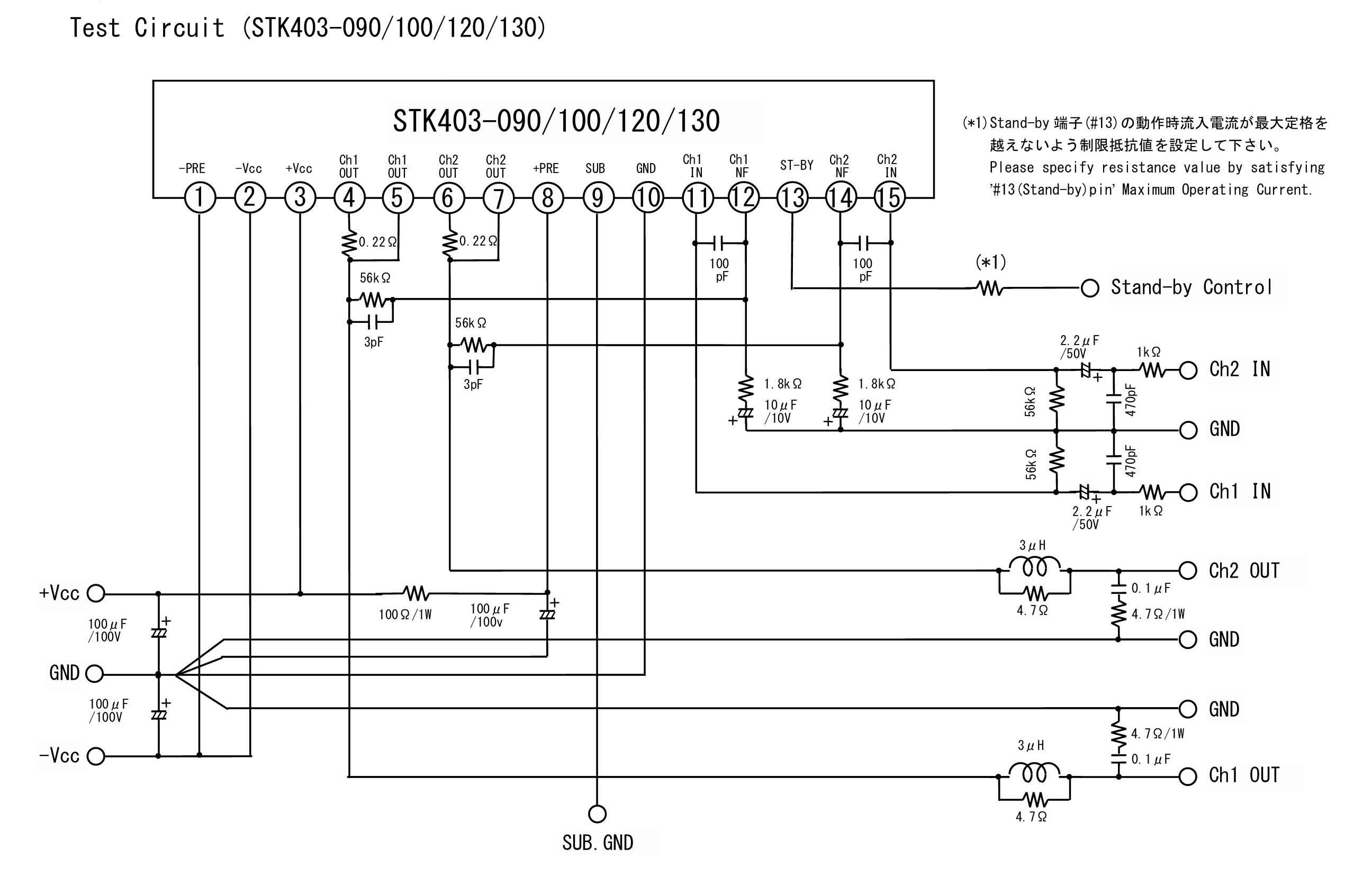

Усилитель на микросхемах STK403-090/100/120/130.  Приветствую, друзья. В этой статье хочу остановиться на усилителе с использованием микросхем STK403-090/100/120/130 от компании Sanyo. Информации в сети по ним толком то и нет, нашел нечто подобное даташиту, но он не представляет полного понимания параметров и характеристик как, например, по STK402-xxx серии, ну что есть, то и имеем, тем-более один из наших пользователей интересовался печатной платой на эту линейку усилителей. Опираться буду на STK403-090, это двухканальный УНЧ класса AB, мощность канала 80 Ватт, сопротивление нагрузки RL = 6 Ohm, напряжение питания ±54 V. Принципиальная схема усилителя взята из datasheet :  Обращаю внимание, 9-й вывод микросхемы не имеет никакого отношения к сабвуферам (subwoofer), этот вывод соединён с подложкой микросхемы (substrate), и обычно он подключается на землю. И второе, на плате добавлены элементы цепи Stend-By Control, поэтому не пишите в комментариях, что плата не соответствует принципиальной схеме. Печатная плата изначально позаимствована с какого то форума, но она мне местами не очень понравилась, поэтому претерпела ряд изменений. Сравнение с исходником я делать не буду, просто покажу как стал выглядеть переделанный вариант. Размер я чуток увеличил, теперь по длинной стороне он составляет 100 mm, плата односторонняя, компоновка элементов на плате такая:  Список элементов : - STK403-090/100/120/130 - 1 шт. - Резистор 470R/0,5W - 1 шт. - Резистор 10k/0,5W - 1 шт. - Резистор 100R/1W - 1 шт. - Резистор 0R22/2W - 2 шт. - Резистор 4R7/1W - 4 шт. - Резистор 56k/0,25W - 4 шт. - Резистор 1k8/0,25W - 2 шт. - Резистор 1k/0,25W - 2 шт. - Конденсатор 3pF/50V - 2 шт. - Конденсатор 100pF/50V - 2 шт. - Конденсатор 470pF/50V - 2 шт. - Конденсатор 4,7uF/25V электролит - 2 шт. - Конденсатор 10uF/25V электролит - 1 шт. - Конденсатор 22uF/25V электролит - 2 шт. - Конденсатор 100uF/63V электролит - 1 шт. - Конденсатор 100uF/16V электролит - 1 шт. - Конденсатор 2200uF/63V электролит - 2 шт. - Конденсатор 100nF/100V - 2 шт. - Катушки - диаметр провода 1 mm, на оправку 10 mm, 15...20 витков - 2 шт. - Клеммник 3 Pin 5 mm - 2 шт. - Клеммник 3 Pin 2,54 mm - 1 шт. Удачной сборки. Размер архива - 1,9 Mb.
