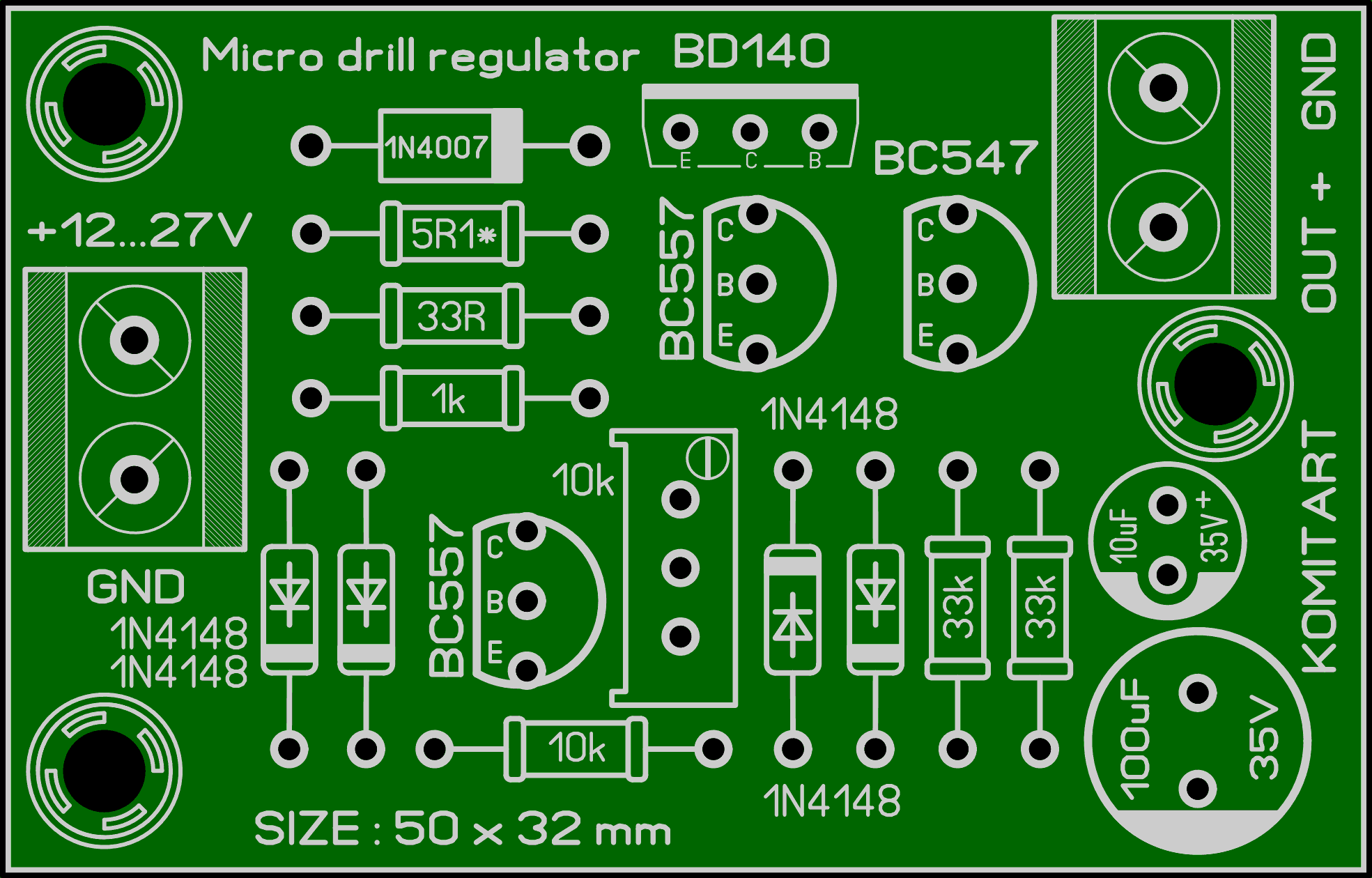

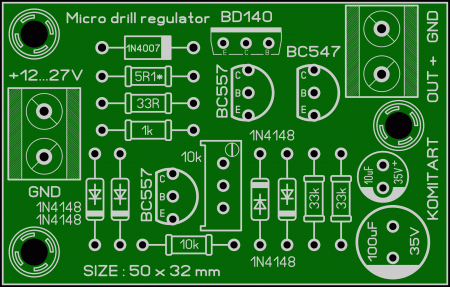

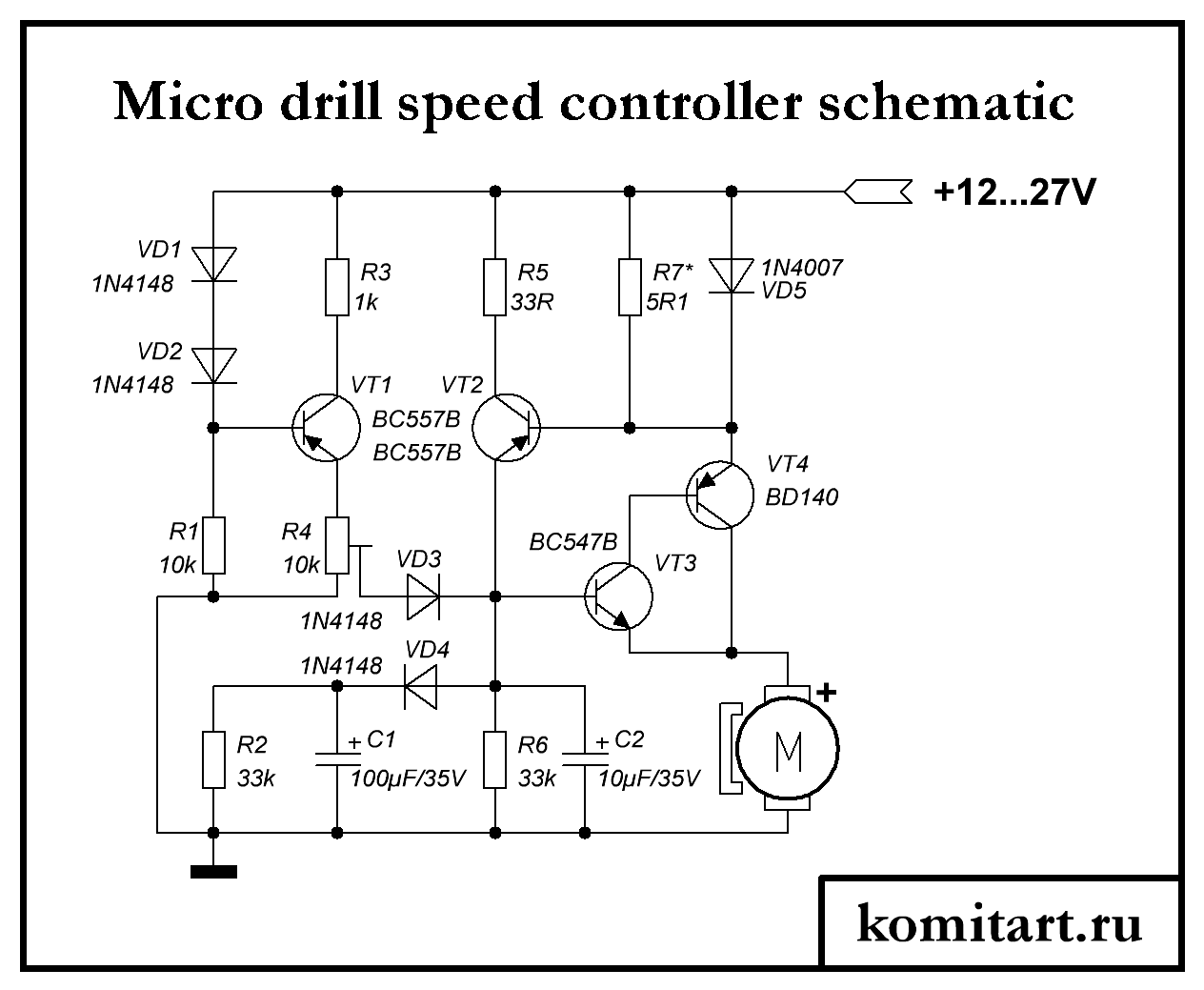

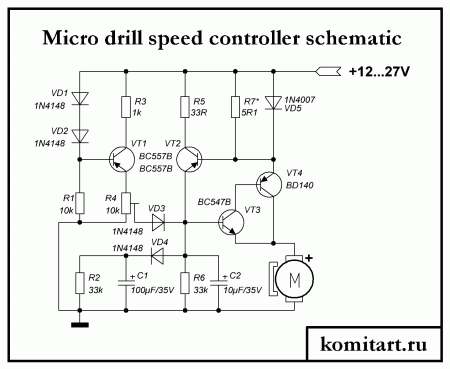

Micro drill speed controller.  Приветствую, друзья. Много воды лить не буду, поэтому статья будет короткой. В сети полно схем регуляторов оборотов микродрелей, вот одна из них:  Данная схема может работать с моторчиками с рабочим напряжением 12...27 Вольт, в режиме работы мотора на холостом ходу обороты минимальны, при возрастании нагрузки на вал моторчика (нагрузки на сверло) обороты возрастают. Плата регулятора односторонняя, размер 50 x 32 mm, компоновка элементов на плате такая:  После сборки устройства и включения установите подстроечным резистором R4 обороты моторчика на холостом ходу. Если вас не устраивает чувствительность регулятора к увеличению нагрзки на сверло, подберите номинал резистора R7, он на схеме обозначен звездочкой. От номинала конденсатора C1 зависит на сколько плавно стартует моторчик при включении, а от номинала C2 на сколько быстро будет снижать обороты мотор при переходе из режима сверления в режим холостых оборотов. Транзистор BD140 можно установить на небольшую алюминиевую пластину. Список элементов "Micro drill speed controller" : - VT1, VT2 - BC557B - 2 шт. - VT3 - BC547B - 1 шт. - VT4 - BD140 - 1 шт. - VD1, VD2, VD3, VD4 - 1N4148 - 4 шт. - VD5 - 1N4001...1N4007 - 1 шт. - R1 - 10k / 0,25W - 1 шт. - R2, R6 - 33k / 0,25W - 2 шт. - R3 - 1k / 0,25W - 1 шт. - R4 - TrimPot 10k - 1 шт. (подстроечный резистор 3296) - R5 - 33R / 0,25W - 1 шт. - R7* - 5R1 / 0,25W - 1 шт. - C1 - 100uF / 35V электролит - 1 шт. - C2 - 10uF / 35V электролит - 1 шт. - Клеммник 2 Pin 5 mm под монтаж на плату - 2 шт. Удачной сборки. Размер архива - 0,3 Mb.
